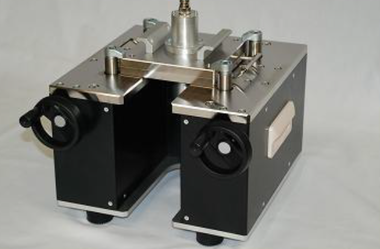

シールド材料透過損失測定システム JSE-KEC, JSE-KEC-6G

一般社団法人KEC関西電子工業振興センターなどで開発したシールド材料評価測定装置で、シート、またはフィルム状のシールド材料の透過損失を簡単に評価することができる装置です。

短時間で容易に遮蔽材料の相対的な評価が可能!

特長

  • ASTM D4935-10 規格(2010 年版)に準拠したシールド材料の性能評価が可能
  • 複雑な材料加工は不要
  • 測定治具に試料を挟むだけで簡単に試料を評価
  • 100kHz~1GHz, 1GHz~6GHz の広い周波数帯をカバー
  • MIL-STD-285(シールドルームの開口窓を使用した試験)による測定結果との高い相関性
  • 測定ソフトウェアを使用することにより、シールド効果の自動測定も可能
  • ネットワークアナライザー、測定ソフトウェアと合わせたシステム提案

テクノロジー

仕様

システム構成

システム結線例 KEC-6G 使用時 《透過損失測定 S21》

アプリケーション
