プロトコル・コンフォーマンス・テスター「MME Functional Tester」

特長アプリケーション

Polaris Networks社製 MMEプロトコル・コンフォーマンス・テスタは、被試験対象MMEに実装された各種Protocol, Signalingが3GPP規格に準拠しているかを試験するコンフォーマンステスタです。MMEに接続されるPeer deviceとの間のS1-MME, S11, S10、S3などのインターフェースそれぞれに50～100のTest casesが準備されております。Test Scriptは、TclやTTCN-3などを用いて編集する機能も保有しておりますので、正常系のみならず異常系シーケンスを用いての挙動評価もできます。

特長

対応プロトコル

3GPP Standards	Interface	Peer Device
TS 36.413 S1AP	S1-MME	eNodeB
TS 24.301 NAS	S1-MME	UE
TS 29.274 GTPv2-C	S11	Serving GW
TS 29.274 GTPv2-C	S10	MME
TS 29.274 GTPv2-C	S3	SGSN

実装されたプロトコルが、3GPPに完全に準拠しているかの機能試験用途
- 各インターフェース毎に50～150の標準Test caseを提供
- Callステータス毎にチェック

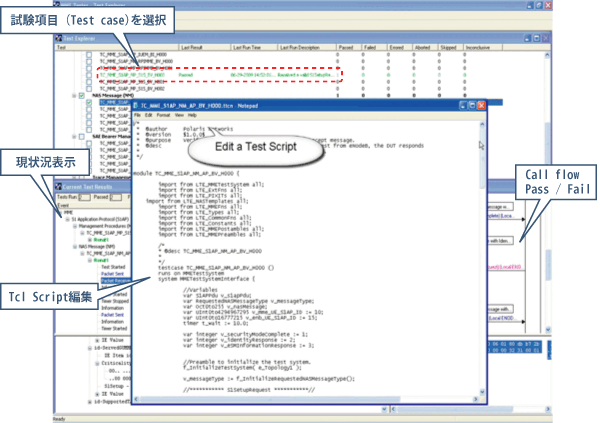

詳細なプロトコル解析GUI
- レイヤ毎のプロトコル解析GUI
- L3 message毎のPass / Fail判定
3GPP / ETSIフォーマットに則ったTest case ディスクリプション
Tcl / TTCN-3言語を用いてTest caseの編集、保存、試験実行

アプリケーション

対応Test case例

S1-MME Test Cases （約150Test cases)

S1 Setup, Configuration Update, Reset
UE Context Setup, Release
E-RAB Management
Mobility and Handover
Paging
Trace Location Reporting
Warning Message Transmission

S11 Test Cases （約50 Test cases)

Path Management – Echo Request / Response
Session Management – Create / Delete
Bearer Management – Create / Modify / Delete
Trace
Downlink Data Notification and Paging
Inter RAT Handover – Forwarding Tunnel, Indirect
Forwarding Tunnel
CS Fallback - Suspend / Resume

S10 Test Cases （約50 Test cases)

Path Management
Echo Request / Response
UE Identification – Request / Response
Tracking / Routeing Area Update
Relocation (S1-based Handover)
Configuration Transfer Tunnel

S3 Test Cases （約50 Test Cases)

Path Management – Echo Request / Response
UE Identification – Request / Response
Tracking / Routeing Area Update Relocation
(Inter-RAT handover / Hard handover)
Idle State Signaling Reduction – Detach, CS Paging
Indication
RAN Information Relay
