Bio-Logic Science Instruments（バイオロジック / フランス）

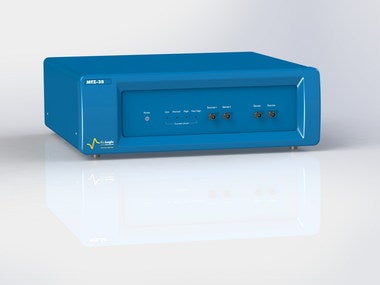

MTZ-35 35MHz インピーダンスアナライザ
MTZ-35は、周波数範囲 10μHz～35MHz のインピーダンスアナライザです。セラミックスなどの誘電体材料のインピーダンス測定において周波数、DCバイアス電圧、AC電圧信号、温度の依存性を測定することは材料の特性を理解する上で重要な指標になります。
株式会社東陽テクニカ 脱炭素・エネルギー計測部
phone03-3245-1103
Mail：keisoku[at]toyo.co.jp
特長
- 広い周波数範囲：10μHz ～ 35Mz
- 広いインピーダンス測定範囲：1mΩ～ 500MΩ
- 加熱炉・温調システムと組み合わせて温調・測定の全自動化が可能
仕様
MTZ-35仕様
セルコントロール
| モード | FRA |
|---|---|
| 測定方式 | 4 端子（FRA モードにより測定） |
| BNC アウター | 接地 |
ジェネレータ
| 周波数範囲 | 10μHz ～35MHz |
|---|---|
| 確度 | 設定周波数の± 0.05% |
| ゲイン確度 | 0.01dB + 0.001dB/kHz <1MHz |
| 位相確度 | 0.02° ＜ 10kHz 0.05° + 0.0001°/kHz <35MHz |
| 交流電圧レンジ | ±100μV ～±10Vpp |
| 直流電圧レンジ | ±100μV ～±10V |
| 入力レンジ | 10V, 3V, 1V, 300mV, 100mV, 30mV, 10mV, 3mV, 1mVpp |
| 確度 | 6deigits |
測定レンジ
| インダクタンス | 10nH ～10kH |
|---|---|
| キャパシタンス | 1pF ～1000μF |
| レジスタンス | 1mΩ～500MΩ |
| 基本確度 | 0.1 % |
入力チャンネル
| チャンネル数 | 2 |
|---|---|
| コネクタ | BNC |
| 入力インピーダンス | 1MΩ , 30pF 並列 |
| 最大入力電圧 | アースから10V |
出力
| 出力電圧 | 0V ～10Vpp |
|---|---|
| 出力インピーダンス | 50Ω ±1% |
| 出力分解能 | 50μV |
| 出力バイアス | ±10V |
一般
| PC との接続 | USB2.0, RS232 |
|---|---|
| 電圧 | 115V/230V |
| 電力 | 30VA |
| サイズ（HxWxD）、重量 | 184 x 525 x 530mm、12kg |
加熱炉・サンプルホルダーオプション
HTF-1100 高温加熱炉
HTF-1000 仕様
| 絶縁部材質 | アルミナファイバー |
|---|---|
| 加熱システム | セメントシリンダーにSuper Kanthal 1350℃ wire を内蔵 |
| 温度範囲 | 常温～1100℃ |
| シールドチューブ | インコネル600 |
| 温度コントローラ | PM6（PID 制御） |
| 温度センサ | K 型熱電対 （加熱炉、サンプルに各1 本） |
| 温度制御確度 | ±1℃ |
| 昇温速度 | 20℃ /min |
| 安全機構 | 緊急停止ボタン アラーム 温度リミット |
| サイズ[HxWxD] | 266 x 331 x 545mm |
| 重量 | 13kg（HTSH 含まず） |

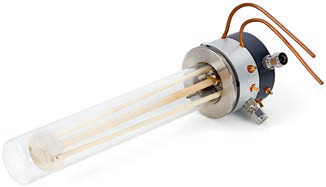

HTSH 高温加熱炉用サンプルホルダ
HTSH 仕様
| 材質 | サンプルホルダー：アルミナ 電極：白金ディスク及びワイヤー 石英管：ℓ：250mm（長さ）、 45mm（直径） |
|---|---|
| ガス機構 | インプット/ アウトプット |
| 水冷機構 | 水冷機構あり（0.1L/min, 900℃以上で使用）＊ |
| 周波数範囲 | DC ～35MHz |
| サンプルサイズ | 12mm φ～28mm φ 厚み：5mm |
| 温度範囲 | 常温～1100℃ |
＊別途、チラーが必要

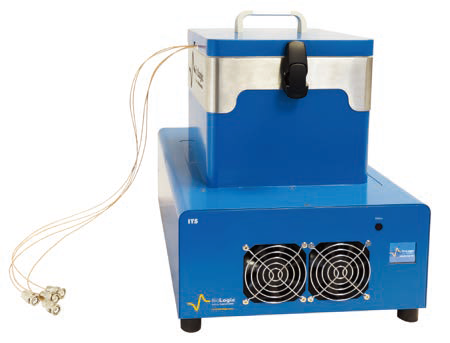

ITS コンパクト温調システム
ITS 仕様
特長
- 温度範囲/ 確度：-35℃～ +150℃ /0.1℃
- EC-LAB、MT-LAB と連動可能
- CESH オプションで様々なガス環境で測定可能
- CESH オプションで200kPa までの加圧測定可能
| 温度範囲 | -35℃～+150℃ |
|---|---|
| 制御温度確度 | 0.1℃ |
| インターフェース | USB2.0 |
| 電源 | 115V/230V 50/60Hz |
| 電力 | 250VA |
| サイズ[HxWxD] | 400 x 313 x 385mm |
| 重量 | 8kg |
CESH サンプルホルダー
CESH 仕様
特長
- 温度範囲：-40℃～ +150℃
- ITS コンパクト温調システムに対応
- 様々な電極を選択可能
- 様々なガス環境で測定可能
- 200kPa までの加圧測定可能
| 温度範囲 | -40℃～+150℃ |
|---|---|
| 制御温度確度 | 0.1℃ |
| インターフェース | USB2.0 |
| 電源 | 115V/230V 50/60Hz |
| 電力 | 250VA |
| サイズ[HxWxD] | 400 x 313 x 385mm |
| 重量 | 8kg |

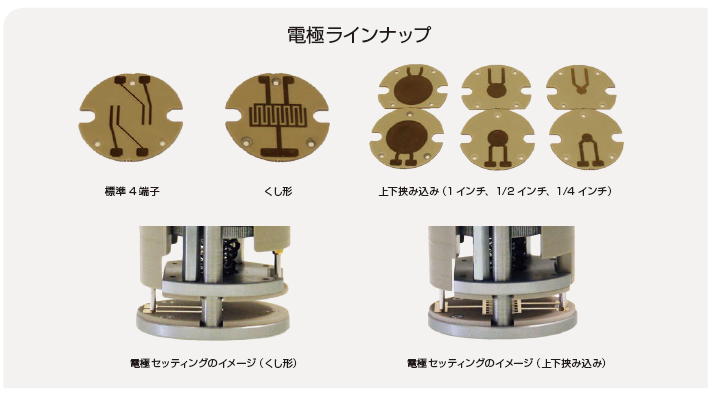

サンプルホルダー用 電極ラインナップ
