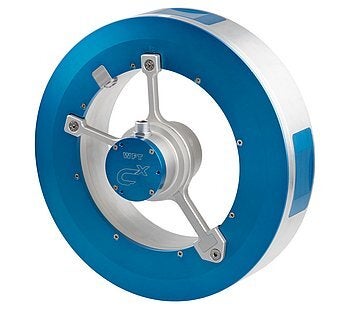

WFT-Cx ホイール6分力計
高精度かつ耐環境性に優れた全天候対応のホイール6分力計です。センサのマウントやソフトウェアのセットアップが非常に容易であり、試験工数を大幅におさえます。
車両挙動計測やブレーキ試験、ステアリング試験などに適用可能です。
特長
- 実車/台上試験時のホイール6分力の高精度測定
- 短時間でのセットアップ（4輪分のセットアップを1時間以内に完了）

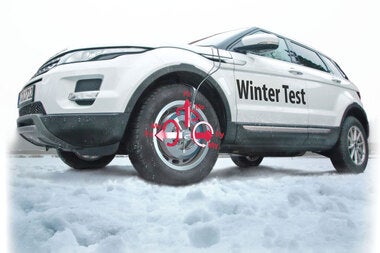

- 全天候対応、IP66, IP67保護等級、オフロード対応、EMC対策によりプロトタイプのEV車両に対応

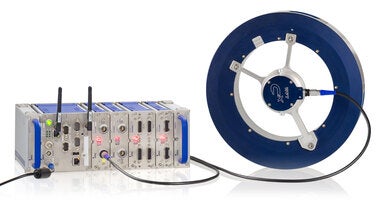

- imcデータロガーとの接続により、他センサと同期した統合計測を実現

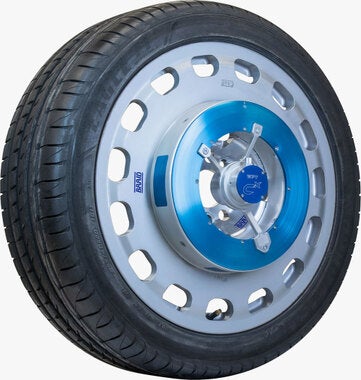

センサの取付
仕様
| 項目 | 仕様 | |||
| 材質 | WFT-CX | WFT-CXS | ||
| アルミニウム | チタン | スチールPH17-4 | アルミニウム | |
| 測定原理 | 温度補正されたひずみゲージ式 | |||
| 測定レンジ：力 | Fx, Fz = ± 45 kN Fy = ± 25 kN |
Fx, Fz = ± 60 kN Fy = ± 30 kN |
Fx, Fz = ± 60 kN Fy = ± 30 kN |
Fx, Fz = ± 25 kN Fy = ± 20 kN |
| 測定レンジ：トルク | Mx, My, Mz = ± 8,75 kNm | Mx, My, Mz = ± 10 kNm | Mx, My, Mz = ± 10 kNm | Mx, My, Mz = ± 6 kNm |
| 保護等級 | IP66, IP67 | |||
| サンプリングレート/ch | 最大5 kHz | |||
| 角度分解能 | 0,072 ° | |||
| 線形性 | < 0.2 %FS | |||
| ヒステリシス | < 0.2 %FS | |||
| クロストーク | < 0.2 %FS | |||
| ローパスフィルター | 6次バターワースフィルタ、カットオフ周波数1200 Hz | |||
| 重量（アダプタを除く） | 7.5 kg | 10.5 kg | 17.5 kg | 5.9 kg |
| リム径 | 最小14インチ（356 mm） ※特注により13インチ対応 | |||
| ハブ径（アダプタを含む） | 最大5.5インチ | |||
| センサ動作温度範囲 | - 40 ℃ ～ + 150 ℃ | |||
| 電子基板動作温度範囲 | - 40 ℃ ～ + 105 ℃ | |||
| 機械的負荷 | BMW QV 36026に準拠した疲労解析 | |||
| 耐衝撃性 | 100 g | |||
| 最大回転速度 | 2300 rpm（約278 km/h） | |||
| 安全機構 | 機械的な破損保護 | |||
| 寸法 | ||||
| 外径（アダプタを除く） | 317.5 mm | |||
| 内径（アダプタを除く） | 203 mm | |||
| 高さ | 76 mm | 61.5 mm | ||
| 温度ドリフト | 0.005 % / ℃ | |||
| マウント用ボルト | 32本 | |||
| 適合 | あらゆる車種に適合可能 | |||
