伝導イミュニティ・エミッション試験用高性能ハイパワー電源 NetWave / PowerWave
伝導イミュニティ・エミッション試験用高性能ハイパワー電源NetWave/PowerWaveは、
高電圧車載電装品や電気自動車の規格適合試験に対応した電力回生式双方向電源です。
（AC/DC出力可能、200Hzまでのリップル重畳可能、電力回生効率 87%）
高速タイプのNetWave（8kV/msec）と大容量タイプのPowerWave（~1MW）をご提供します。
RippleNX（リップルジェネレータ）と組み合わせることで300kHzまでのより高速なリップル重畳が可能です。
株式会社東陽テクニカ eモビリティ計測部
phone03-3245-1108
home電源トップページへ戻る
Mail：e-mobility[at]toyo.co.jp
特長

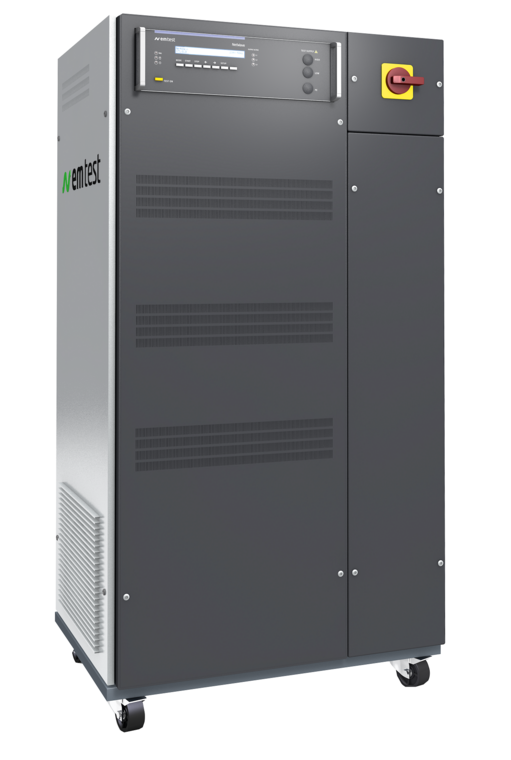

NetWave
- 最大108kVA、最大690Vac(LL)、1120Vdc
- 8kV/msec超高速応答、帯域5kHz
- 対応規格

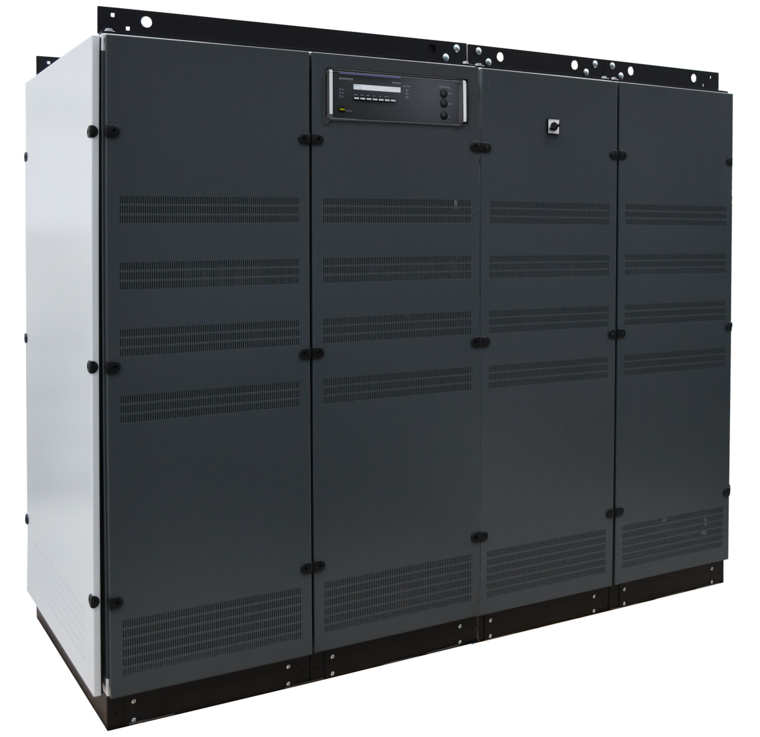

PowerWave
- 最大1MVA、最大1MW
- 直流出力：最大1500Vdc、最大1000A
- 交流出力：最大360V（LN）3相、最大236A(線電流)
- 1250V/msec 高速応答、帯域1kHz
- 対応規格
要求される高速応答性
車載電装品のイミュニティ試験（ロードダンプ）にて高速応答する電源が必要になります。(ISO21498)
フレキシブルなDC出力
内部のアンプを組み合わせて4象限のDC出力が可能
NET.CONTROLソフトウェア
ソフトウェア上の操作のみで容易に出力モードを変更可能
【動画】EV化に伴う車載電装品に対するいじわる試験（リップル重畳）について
製品紹介動画（約20分）
ラインアップ
| モデルコード | DC出力容量 | DC出力 | AC出力容量 | AC出力※1 | サイズ | 重量 |
|---|---|---|---|---|---|---|
| NetWave20.5 | 27kW | Parallel：0±560V HV-DC：1,120V 100A |
22.5kVA | 26A | W：1210mm 1784mm 755mm |
740kg（810kg) |
| NetWave30.5 | 36kW | 30kVA | 33A | |||
| NetWave60.5 | 72kW | 60kVA | 66A | W：1615mm 2080mm 970mm |
1,180kg（1,380kg) | |
| NetWave67.5 | 72kW | 60kVA | 75A | |||
| NetWave90.5 | 110kW | 90kVA | 100A | W：2410mm 1880mm 970mm |
1,700kg（2,000kg) | |
| NetWave108.5 | 150kW | 108kVA | 100A | |||
| PowerWave250 | 250kW | Low Range：500V 1,000A High Range：1,500V 333A |
250kVA | 236A/相 | W：2380mm 1882mm 990mm |
2,900kg |
ISO21498-2への対応
| 説明 | 試験タイプ | 必要なアイテム | |
|---|---|---|---|
| 6.2 | Direct current supply voltage | 電圧変動 | NetWave/PowerWave |
| 6.3 | Generated voltage slope | エミッション | NetWave HV-AN |
| 6.4 | Immunity to voltage slope | 電圧変動 | NetWave/PowerWave |
| 6.5 | Generated voltage ripple | エミッション | NetWave HV-AN |
| 6.6 | Immunity to voltage ripple | リップル | NetWave/PowerWave Ripple NX |
| 6.7 | Overvoltage | 電圧変動 | NetWave/PowerWave |
| 6.8 | Undervoltage | 電圧変動 | NetWave/PowerWave |
| 6.9 | Voltage offset | 電圧変動 | NetWave/PowerWave |
| 6.10 | Generated load dump voltage | エミッション | NetWave Emission Test Switch |
| 6.11 | Immunity to load dump | 電圧変動 | NetWave/PowerWave |
その他対応規格
NetWave
ハーモニクスやフリッカー試験
・ IEC 61000-3-2, -3, -11, -12
・ JIS C 61000-3-2
AC
・ IEC 61000-4-8,-13,-14,-17,-27,-28
DC
・ IEC 61000-4-29
航空機用試験
・ MIL-STD-704
・ AirbusABD0100
・ RTCA/DO 160
・ Boeing
電動車両
・ VW 80300
・ LV123
・ ISO21498
・ 他
PowerWave
・ISO21498
・BMW GS 95023
・Scania TB4378
・ VW80300
・Nissan 28400NDS91
・LV123
・ PSA B21 7110/7112
・MBN11123
・Renault 36-00-811 他
伝導エミッション試験
Artificial Networks（HV-Ans）※オプション
・被測定器からのノイズを計測
