Q. テーブル、マストの動作確認方法 (測定が進まない、タイムアウトエラーなど)
A.
測定中にテーブル、マストなどのエラー(タイムアウトエラーなど)が発生する、測定が進まないなどのときは、テーブル、マストが正常に動作するかご確認をお願いいたします。
テーブル、マスト機器のコントローラーを手動で操作し、テーブル、マスト位置が正常に表示されているか、動作に問題ないか、異音などしないかご確認ください。特に、テーブルの場合は0から360度、マストの場合は100cmから400cmまでなど、端から端まで動作することをご確認ください。
ターンテーブルが手動でも動作しない理由については、駆動用200V電源がONになっていない等いくつかありますが、見落しちなポイントもあります。
放射イミュニティ試験用の床下格納できる吸収体を装備した暗室では、自動格納スイッチをONのままにしておくと、安全のためターンテーブルを動作しないようにしています。 このスイッチがOFFになっていることを確認してください。
もし、手動では正常に動作し、ソフトウェアからの制御に齟齬があるような場合はテーブル、マスト制御パネルで動作の確認をお願いいたします。
以下、テーブル制御パネルで説明しますが、マストでも同様の操作になります。また、EP5/REを例にしますが他のエミッションソフトウェアにも同様の機能があります。

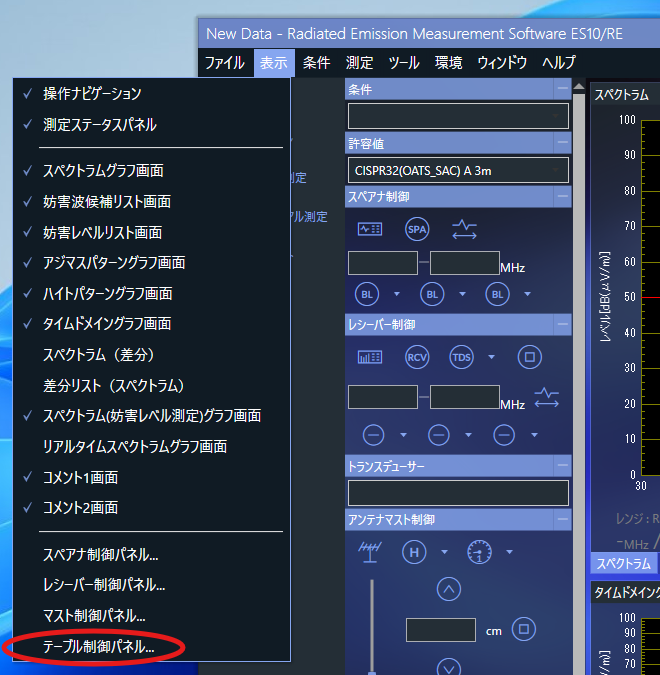

EP5/REより[表示]-[テーブル制御パネル]メニューを選択し、テーブル制御パネルを表示します。
![](https://assets.toyo.co.jp/files/user/202005011622_3.png?v=1588317768)

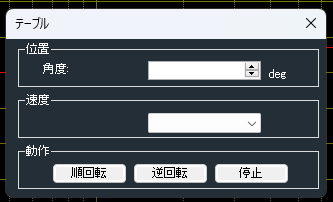

テーブル制御パネルでは、現在のEP5/REが認識しているテーブル角度が表示されます。ここに表示されているテーブル角度と、ハードウェアのテーブルコントローラーが表示しているテーブル角度が一致しているかご確認下さい。
![](https://assets.toyo.co.jp/files/user/202005011622_4.png?v=1588317768)
次に[角度]の位置に数値を入力し、そのままリターンキーを押下することにより、テーブルが入力された角度に移動します。このとき、スムーズにテーブルが移動するかご確認ください。なお、近い角度だと移動しないこともあるので、50度から100度以上離れた角度を入力してお試しください。
