Q.　エミッション測定ソフトウェアにおいて、フロアノイズに段差が発生するときの確認項目

A.

エミッション測定でフロアノイズを測定したとき、フロアノイズの波形に段差が発生することがあります。

スペアナを用いて、いくつかの周波数レンジを設定して測定しているときは、アッテネーションの設定をご確認ください。Autoの場合、スペアナが適切なアッテネーションを決定して測定するので、周波数レンジごとに異なるアッテネーションで測定する可能性があります。その結果、周波数レンジごとに異なったアッテネーションで測定した場合はフロアノイズに段差が発生したように見えることがあります。

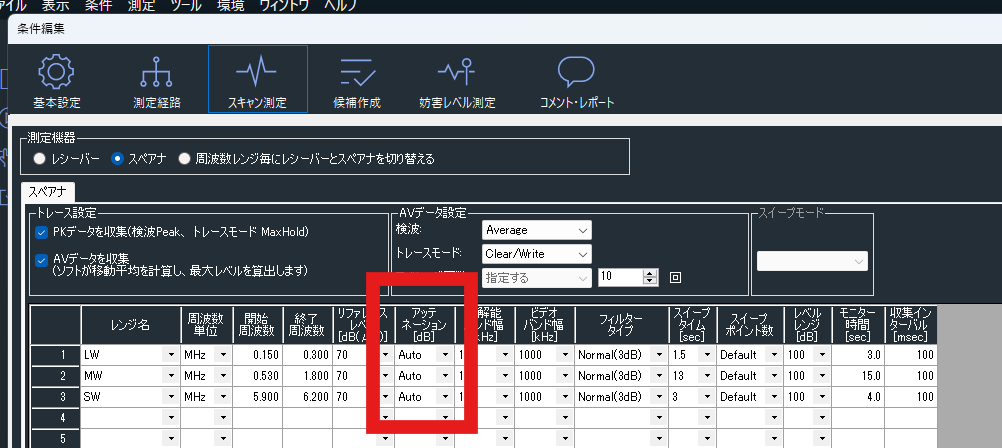

このような場合は、アッテネーションをAutoではなく、10dBなどの固定値で測定を試していただけないでしょうか。
