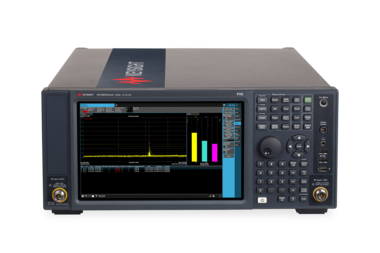

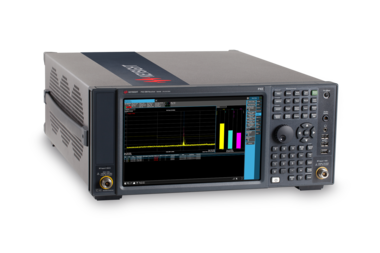

N9048B PXE
NEW!! 44GHzまで対応！
国際規格に完全適合し、高感度な測定と診断が可能であるため、EMC認証取得に使用することができます。また、タイム・ドメイン・スキャン機能により、EMI試験時間を大幅に短縮する事が可能です。
<<デモ実施中!!>> 下記お問い合わせボタンより是非お申し込みください！
特長
- 周波数レンジ： 1Hz～44GHz
- CISPR 16-1-1およびMIL-STD-461に完全準拠
- 業界最先端の感度／ダイナミックレンジ
- Accelerated Time Domain Scan機能*1
- 350MHzの広いFFT帯域幅
- 測定帯域幅内のどの周波数も常時モニタすることで「見逃しのない」ギャップレス測定が可能
- 上位クラスのスペクトラムアナライザ「PXA」がベース
- 直観的なマルチタッチ・ユーザー・インタフェース
- Keysight MXE EMIレシーバーと互換性のあるコード
*1 別途N9048B-WF1、N9048BTDSB、N9048BWT2BA-TDSオプションが必要です
仕様
| 周波数帯域 | 1Hz - 3.6/8.4/26.5/44GHz | ||
|---|---|---|---|
| 測定不確かさ | スペアナ | レシーバー | |
| 9kHz - 10MHz | 0.31dB | 0.44dB | |
| 10MHz - 1GHz | 0.20dB | 0.31dB | |
| 1GHz - 3.6GHz | 0.20dB | 0.31dB | |
| 3.6GHz - 18GHz | 0.50dB | 0.65dB | |
| 18GHz - 26.5GHz | 0.80dB | 0.95dB | |
| TDS周波数帯域 | 1Hz - 26.5GHz (A-TDS=OFF) 1Hz - 3.2GHz (A-TDS=ON) |
||
| 最大FFT帯域幅 | 20Hz - 30MHz帯域 | 30MHz(A-TDS=OFF) | |
| 30MHz - 3.2GHz帯域 | 59MHz(A-TDS=OFF) 350MHz(A-TDS=ON) |
||
| リアルタイムスキャンバンド幅 | 最大350MHz | ||
| FFTオーバーラップ | ＞ 92% | ||
資料ダウンロード
データシート（英語）
仕様書（英語）
構成ガイド（英語）
動画
A-TDSとは？チュートリアルビデオ
https://www.youtube.com/watch?v=maMrG8c5rHI&t=22s
ユーザーインタビュー
https://www.youtube.com/watch?v=lb7Y0Ft4g0k
【製品紹介】 新EMIレシーバー「PXE」＆新放射エミッション計測評価ソフトウェア「EPX/RE」
