「EPX/RFP」妨害電力計測評価ソフトウェア
2つの特許技術を用いた最新EMI計測評価ソフトウェア！
ギャップレス測定でノイズ見逃しを無くす
「EPX/RFP」は、キーサイト・テクノロジー社の最新 EMI レシーバー「N9048B PXE」のオプションであるAccelerated Time Domain Scan機能（A-TDS）を、自動測定シーケンスに組み込むことで、ノイズの取りこぼしが無く信頼性の高い妨害電力測定を可能にした、全く新しいコンセプトのソフトウェアです。
また、測定したノイズデータは周波数的な振舞いだけでなく時系列の振舞いも解析可能で、ノイズの出現間隔・頻度が可視化できるため、ノイズ源の特定ならびに対策にも非常に効果的です。
特長
製品開発ライフサイクル全体の時間短縮に貢献
FFT帯域幅内をギャップレスで測定することでノイズを見逃さずに測定。手戻り再試験を無くします。
熟練EMCエンジニアでなければ見つけれられないような複雑なノイズも捉えます。さらにはノイズの出現間隔・頻度も可視化でき、ノイズ源の特定に効果を発揮。ノイズ対策作業を効率化します。
キーサイト社製最新EMIレシーバー「N9048B PXE」との組み合わせ
「N9048B PXE」のオプションであるAccelerated Time Domain Scan機能をフル活用することで数々の先進的な機能を実現しています。「EPX/RFP」の能力を最大限引き出すためには「N9048B PXE」との組み合わせによる運用を推奨します。
100％自社開発のソフトウェア
経験豊富なEMCソフトウェアのエンジニアリングチームを抱え、設計も開発すべて自社で行っています。35年以上にもわたるEMCソフトウェアの開発ノウハウ・実績は国内屈指です。
２つの特許技術
「EPXシリーズ」には当社が開発した二つの特許技術をベースとした『不要インパルス除去機能』と『規格適合性評価機能』が実装されています。
『不要インパルス除去機能』は特許技術“スペクトラム分析方法及びその装置”を用いた機能で、静電気やクリックのような測定対象外のノイズ によって本来のターゲットである電磁ノイズが隠れてしまうことを防ぎます。『規格適合性評価機能』には特許技術（放射妨害波測定方法及び 放射妨害波測定システム）が使われており、国際規格への適合試験を誰でも簡単に実施することができます。
システム構成
動作環境
| プロセッサー | Core i5 第3世代相当以上 (推奨：Core i7 第8世代相当以上) |
|---|---|
| メモリ | 8GB以上（2マスト、サイマル測定の場合は16GB以上）（推奨：16GB以上) |
| ディスク | データ用に100GB以上の空容量（推奨：CドライブがSSDであること。データ用に500GB以上の空容量） |
| ディスプレイ | 1280 x 1024以上の解像度（推奨：2560 x 1440以上の解像度） |
| OS | Windows 10 Pro (64bit) / Windows 11 Pro 64bit ver.1607以上 日本語または英語 |
| 機器制御ドライバ | National Instruments社製VISAドライバ |
| その他 | Excel、Wordレポート機能を使用する場合は下記いずれかがインストールされていること Microsoft Office 2021 / 2019 / 365 |
機能
「EPX/RFP」の特長的な機能
- クランプ走行台上のクランプを自動で走行させながら測定
- プリスキャンで30MHz-300MHzの周波数帯域をQP検波をギャップレスに1度で測定
- 規格に応じて、QP、AV、PKの複数検波を一度に測定することも可能
- プリスキャン時に任意のクランプ速度でクランプを自動で走行

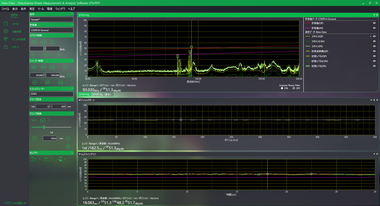

- プリスキャンの時系列データと、クランプポジションのパターンデータ表示
- CISPR14、電安法など幅広い規格に対応
- 差分表示機能
- インパルスノイズにより埋もれたPK測定結果を復元するフィルター機能

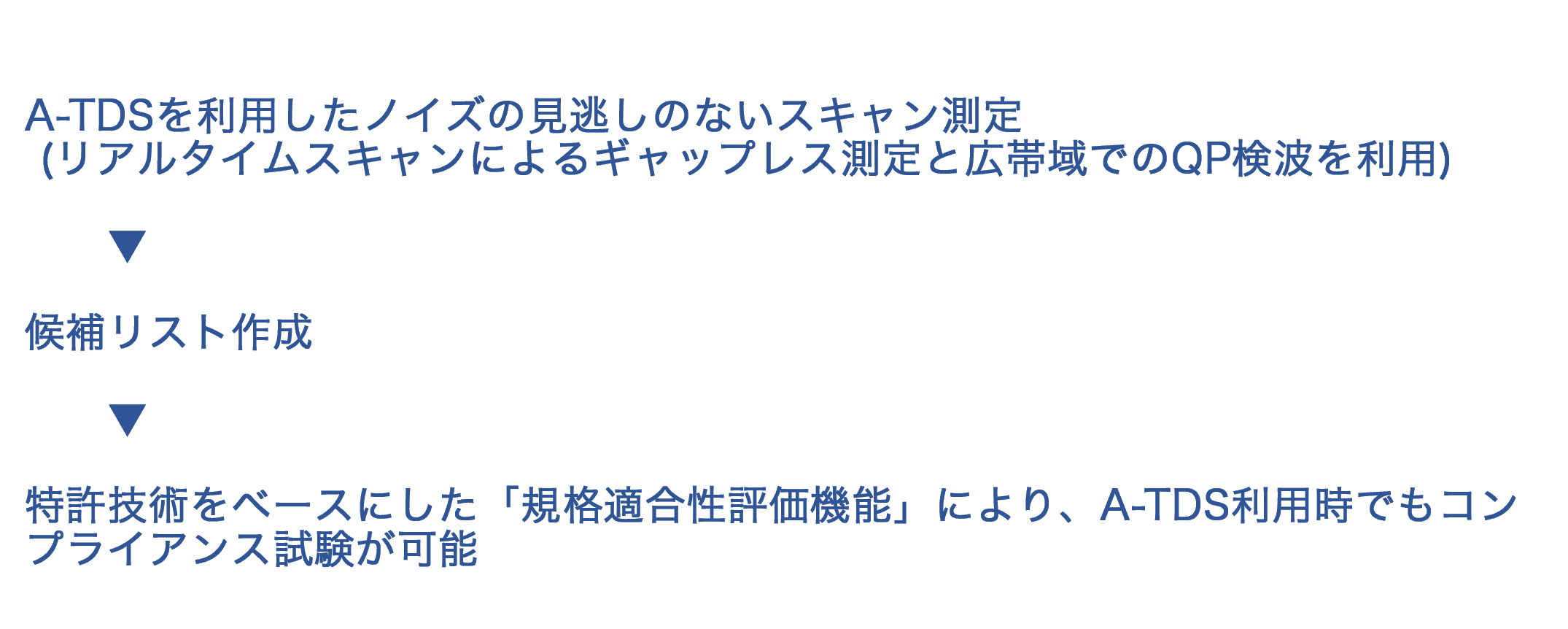

A-TDSと『規格適合性評価機能』を利用した自動測定シーケンス
