Garland Technology社

BiDi規格対応ネットワークTAP「BiDi Passive Fiber Network TAP」

BiDi規格対応ネットワークTAP「BiDi Passive Fiber Network TAP」

特長 システム構成 ラインアップ
  • BiDi規格対応ネットワークTAP「BiDi Passive Fiber Network TAP」 OM4502-40GSR4BiDi OM4502-40GSR4BiDi
  • BiDi規格対応ネットワークTAP「BiDi Passive Fiber Network TAP」 OM45021-40GSR4BiDi OM45021-40GSR4BiDi

25G/40G/100G BiDi規格に対応したファイバーTAPです。インライン側に1芯2波で入力されたトラフィックを周波数分離して、モニターポートより出力します。エラーフレームをそのまま出力し、一度導入すれば常時モニター可能です。

特長

  • 25G/40G/100G BiDi規格に対応
  • 対応波長：1,270～1,350nm、1,450～1,530nm、1,510～1,590nm
  • スプリッターで信号を分岐するため、電源不要

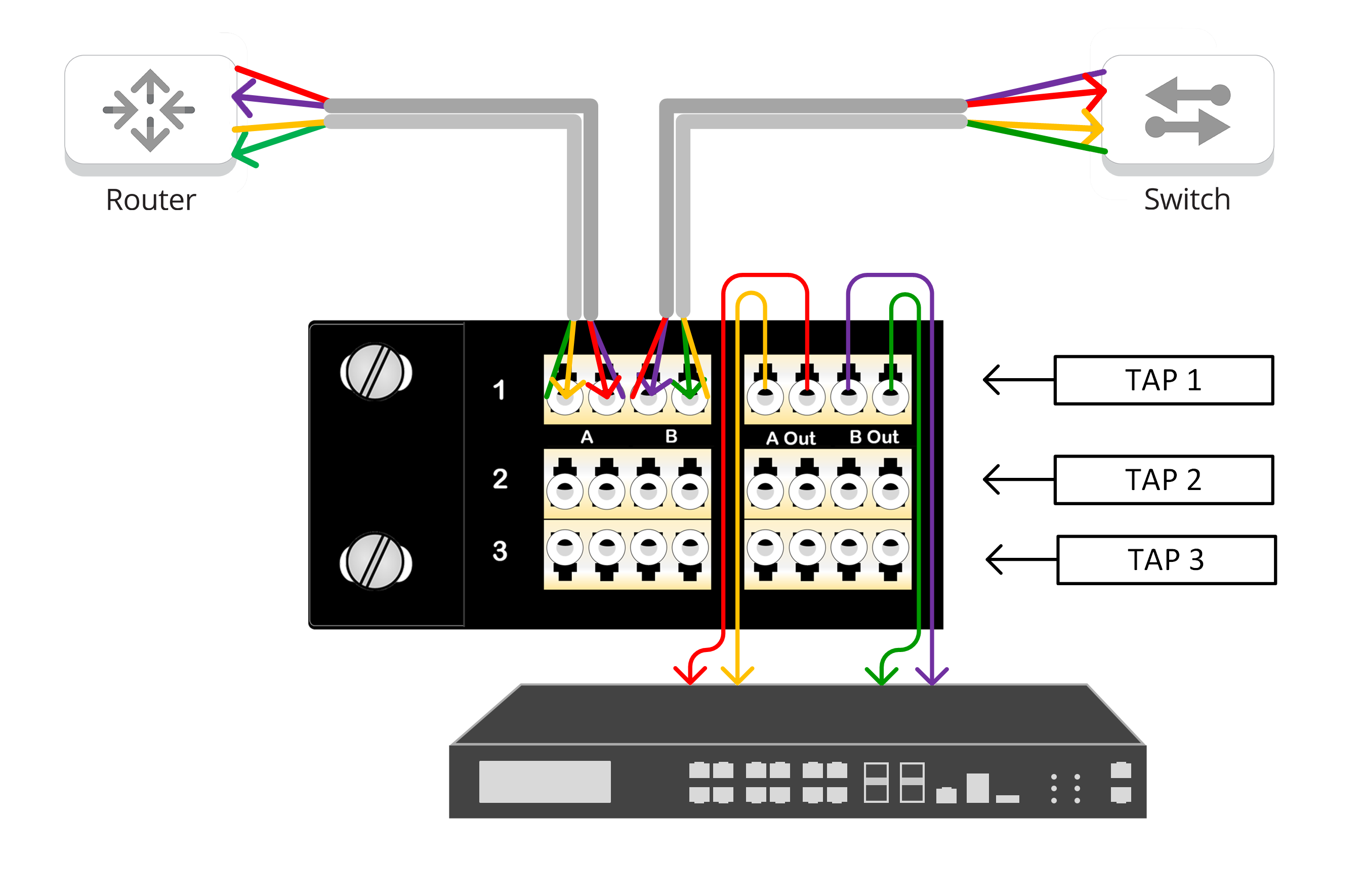

システム構成

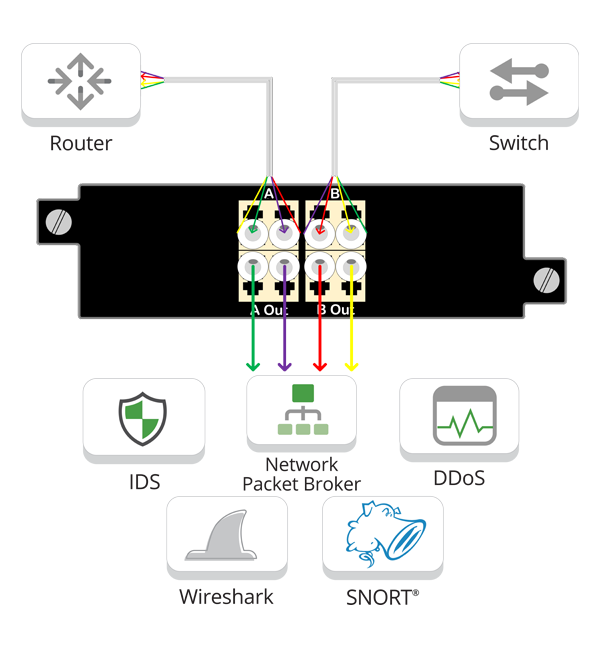

BiDi-Diagrams
BiDi-20TAP_solution

利用シーンイメージ

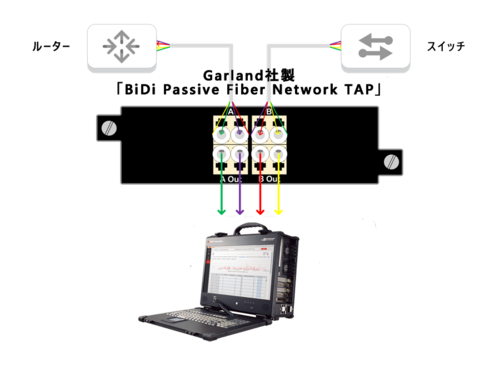

■5Gパケットキャプチャソリューション

BiDi規格対応ネットワークTAP 利用シーンイメージ
東陽テクニカ製大容量パケットキャプチャ/解析システム「SYNESIS」ポータブル型25GbE対応モデル

ラインアップ

型番 OM4501-
40GSR4BiDiP		 OM4502-
40GSR4BiDi		 OM4503-
40GSR4BiDi		 OM5501-
SRBiDi
対応ネットワーク 40G 40G 40G 40/100G

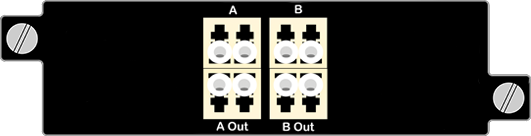

外観 OM4501-40GSR4BiDi OM4502-40GSR4BiDi OM4503-40GSR4BiDi OM5501-SRBiDi
分光比率 50：50 50：50 50：50 50：50
波長 850-950nm 850-950nm 850-950nm 850-950nm
メディアタイプ Fiber-OM3/OM4 Fiber-OM3/OM4 Fiber-OM3/OM4 Fiber-OM5
コネクター/モード Fiber-LC-Multi-Mode Fiber-LC-Multi-Mode Fiber-LC-Multi-Mode Fiber-LC-Multi-Mode
型番 OM5502-
SRBiDi		 OM5503-
SRBiDi		 OM45021-
40GSR4BiDi		 OM55021-
40GSR4BiDi
対応ネットワーク 40/100G 40/100G 40G 40/100G
外観 OM5502-SRBiDi OM5503-SRBiDi OM45021-40GSR4BiDi OM55021-40GSR4BiDi
分光比率 50：50 50：50 50：50 50：50
波長 850-950nm 850-950nm 800-950nm 850-950nm
メディアタイプ Fiber-OM5 Fiber-OM5 Fiber-OM3/OM4 Fiber-OM5
コネクター/モード Fiber-LC-Multi-Mode Fiber-LC-Multi-Mode Fiber-LC-Multi-Mode Fiber-LC-Multi-Mode
型番 OM4701-
40GSR4BiDi		 OM4702-
40GSR4BiDi		 OM4703-
40GSR4BiDi		 OM5701-
SRBiDi
対応ネットワーク 40G 40G 40G 40/100G

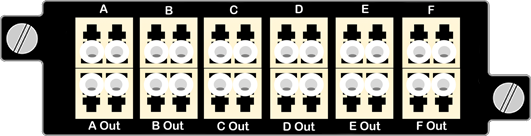

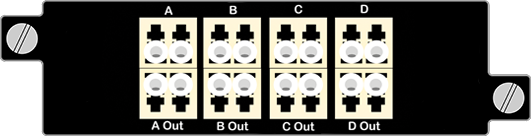

外観 OM4701-40GSR4BiDi OM4702-40GSR4BiDi OM4703-40GSR4BiDi OM5701-SRBiDi
分光比率 70：30 70：30 70：30 70：30
波長 850-950nm 850-950nm 850-950nm 850-950nm
メディアタイプ Fiber-OM3/OM4 Fiber-OM3/OM4 Fiber-OM3/OM4 Fiber OM5
コネクター/モード Fiber-LC-Multi-Mode Fiber-LC-Multi-Mode Fiber-LC-Multi-Mode Fiber-LC-Multi-Mode
型番 OM5702-
4SRBiDi		 OM5703-
SRBiDi		 OM47021-
40GSR4BiDi		 OM57021-
SRBiDi
対応ネットワーク 40/100G 40/100G 40G 40/100G

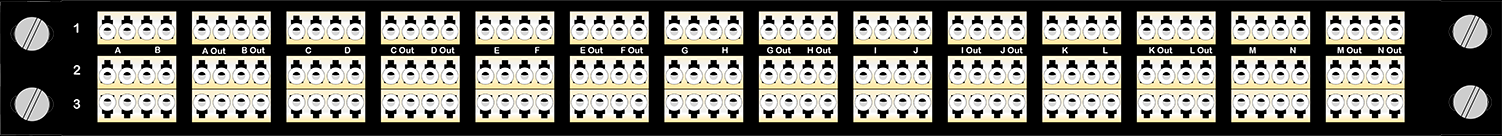

外観 OM5702-4SRBiDi OM5703-SRBiDi OM47021-40GSR4BiDi OM57021-SRBiDi
分光比率 70：30 70：30 70：30 70：30
波長 850-950nm 850-950nm 850-950nm 850-950nm
メディアタイプ Fiber-OM5 Fiber-OM5 Fiber-OM3/OM4 Fiber-OM5
コネクター/モード Fiber-LC-Multi-Mode Fiber-LC-Multi-Mode Fiber-LC-Multi-Mode Fiber-LC-Multi-Mode
型番 OS2502-
BiDi		 OS2504-
BiDi		 OS2506-
BiDi
対応ネットワーク 1G/10G 1G/10G 1G/10G

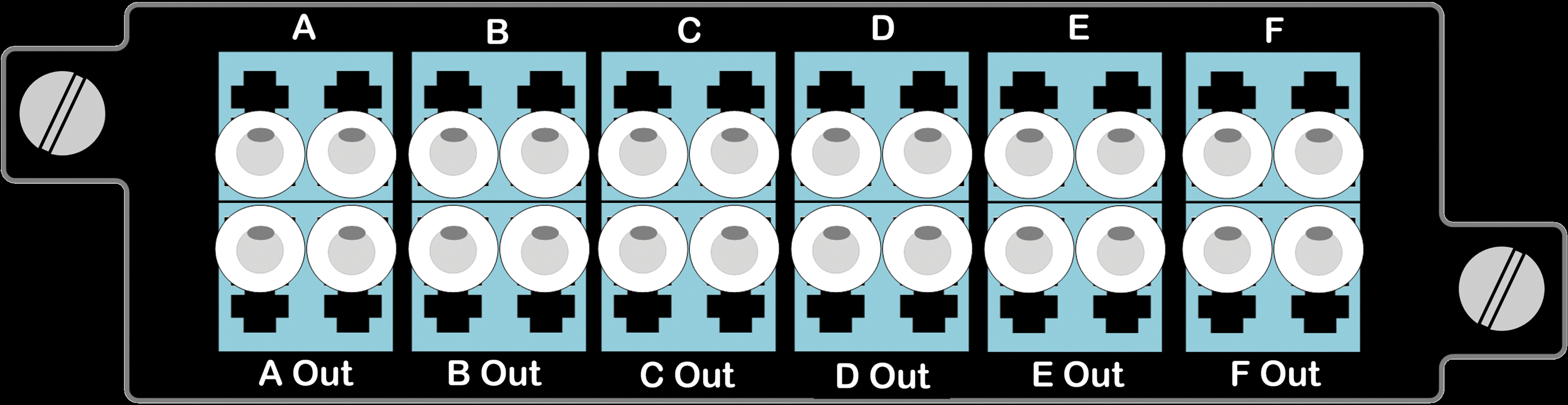

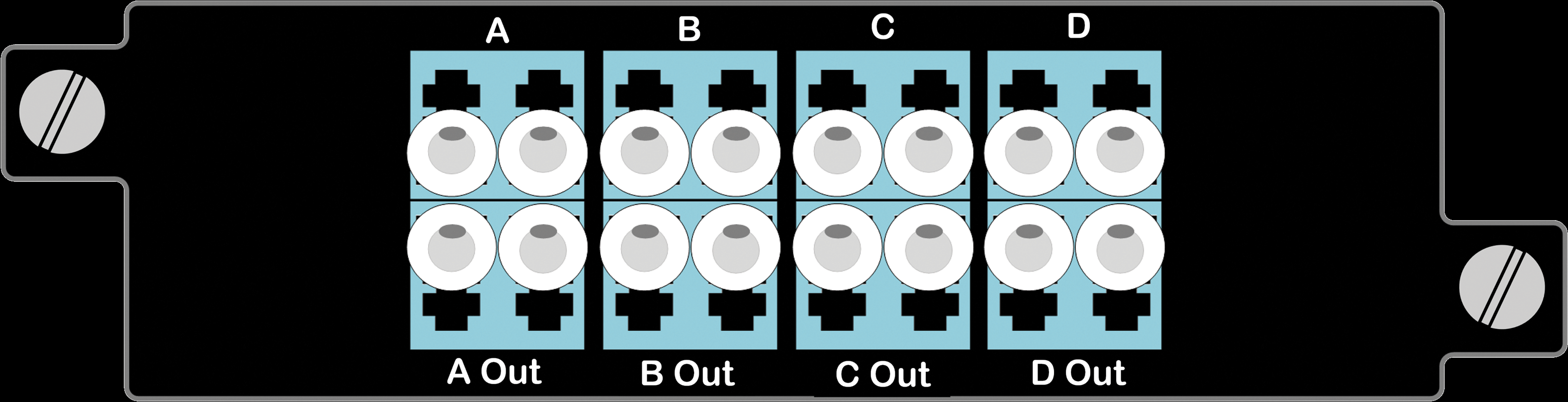

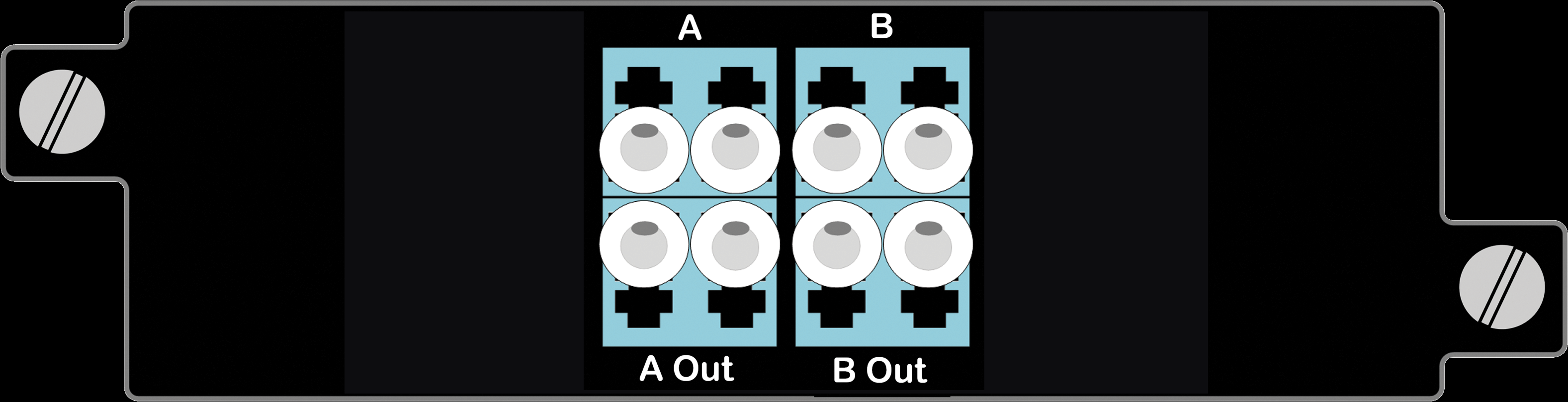

外観 OS2502-BiDi OS2504-BiDi OS2506-BiDi
分光比率 50：50 50：50 50：50
波長 1270-1350nm/
1450-1530nm/
1510-1590nm		 1270-1350nm/
1450-1530nm/
1510-1590nm		 850-950nm
メディアタイプ Fiber-OS2 Fiber-OS2 Fiber-OS2
コネクター/モード Fiber-LC Single-Mode Fiber-LC Single-Mode Fiber-LC Single-Mode
