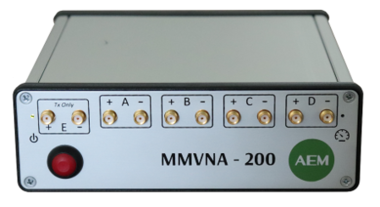

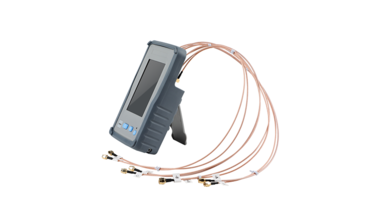

高速伝送ハーネステスター「MMVNA」

車載イーサネットに代表される高速伝送で利用されるハーネスに求められる試験機能を実装したハーネステスターです。テーブル上で邪魔にならないコンパクトサイズで、コストパフォーマンスに優れています。ケーブル製造会社、ハーネス加工会社、自動車会社等で製造工程や性能試験の用途で使われています。

AEM社 NBASE-T製品について説明(Interop ITX 2018)

特長

自動車の多機能化、高度化が進み高速にデータ伝送できるケーブル/ハーネスの必要性が高まっております。
MMVNAはシングルエンド/ディファレンシャル測定が可能なネットワークアナライザとして動作し、ミックスモードSパラメータを測定します。測定したSパラメータの値から、高速伝送ケーブル/ハーネスの高周波特性を表すRFパラーメータを得ることができます。

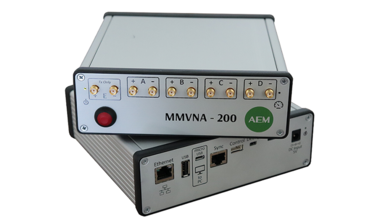

省スペースのコンパクトテスター

ツイストペアケーブルテスト

ネットワークアナライザの機能を有する従来のテスターはテーブル上に存在感を放っておりました。MMVNAはコンパクトでスペースにゆとりがないラボでも測定ができます。

1台で8ポイント、4回路まで測定
2台で16ポイント、8回路測定まで拡張可能

1台のMMVNAでループ接続したツイストペアーケーブルを2本まで同時に測定することができます。MMVNAをケーブルの両端に接続した場合は、ツイストペアーケーブルを4本まで同時に測定することができます。

RFパラメータまで含んだ回線測定

断線や誤配線のチェックはもちろんのこと、特性インピーダンス、リターンロス、不平衡性、クロストークなどのRFパラメータの測定もできます。

標準規格に準拠した測定

Open Alliance, BroadR-Reach, 802.3bw, 802.3bp and 802.3ch (ドラフト) など標準規格で規定されたSパラメータテストに準拠した測定ができます。

テスト結果と要求仕様ラインが一元表示されたグラフ

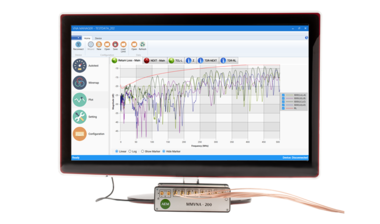

VNA Manager

PCベースのソフトウェア「VNA Manager」を使用すると全てのテスト結果をグラフ化することができます。Open Allianeceや顧客の要求仕様も合わせて画面にライン表示されるので、仕様に対するマージンが一目で把握できます。

テストベンチへの組み込みとテストの自動化

PCB版のMMVNAはテストベンチの下に容易に取り付けることができます。リモート制御コマンドに対応しており、複合ハーネスのN対N回路の測定を自動化することができます。

N対Nハーネステスト
ハーネステストベンチ

仕様

パラメータ 仕様
周波数レンジ 0.1 -3,000 MHz
周波数分解能 0.01 MHz
周波数精度 ± 2 ppm
テストポート数(1台測定時) 4(デファレンシャル)/4(シングルエンド)
テストポート数(2台測定時) 8(デファレンシャル)
IFバンド幅 100 Hz (@レンジ設定= 7)
テストインターフェイス SMA (メス)
テストポート・インピーダンス 50 Ω (シングルエンド)
100 Ω (デファレンシャル)
テストポート出力パワー -1.0 dBm
DC入力ダメージレベル 60 V
掃引スピード 0.3 msec/step (80 db noise floor)
3.4 msec/step (110 db noise floor)
RF測定パラメータ Differential-to-single ended return loss (SSD,x+/-,x)
Differential-to-single ended cross-talk (SSD,y+/-,x)
Differential-to-differential return loss (SDD,xx)
Differential-to-differential cross-talk (SDD,yx)
Differential to common mode return loss (TCL) (SCD,xx)
Differential to common mode transmission (TCTL) (SCD,xx)
Differential to common mode cross-talk (SCD,yx)
RF測定パラメータ(2台測定時) Differential-to-single ended return loss and cross-talk.
Differential-to-differential return loss and cross-talk. (near-end and far-end)
Differential Insertion loss
Differential to common-mode insertion loss
ダイナミックレンジ 90 dB(最大)
方向性 40 dB(最大)
Sパラメータ出力形式 CSV, Touchstone (s8p, s16p)
ソフトウェアグラフ出力 周波数ドメイン Sパラメータ (magnitude)
時間ドメイン インパルス応答
時間ドメイン ステップ応答
ACRF, PSACRF
PSANEXT, PSAFEXT
寸法 17.5cm (D)  x 16.5cm (W) x 5.5cm (H)
重量 1.0 kg
入力電源 5V DC アダプタ
消費電力 8 W
通常時のバッテリ使用時間 8時間
オペレーションシステム Linux
動作温度 0 °C to 45 °C
動作湿度 ~90 % @25℃(結露なきこと)
動作気圧 70.0 kPa ~ 106.7 kPa
