大容量 電力回生式・双方向直流電源 PSB10000/PSB10000JPシリーズ
大容量 電力回生式・双方向直流電源
- 1台で電源・電子負荷、両方の機能を持つ双方向電源
- 電力回生式で負荷電力の再利用が可能
- 最大95%の電力回生効率
- 容量：
±30kW（3相400V入力モデル）
±15kW（3相200V入力モデル）
最大±1,080kWまでの並列拡張が可能 - 1台あたり4U/44kgのコンパクト設計・高電力密度
- 最大電圧：60～2,000V
- 最大電流：±30～±1,000A
- 広範囲で最大出力可能なズーム出力方式
- 任意波形、動的シーケンス作成機能
- 外部通信I/F：USB標準装備、各種オプション対応
（RS232C、Ethernet、CAN、GPIB、ModBusなど）
90kWモーター試験ベンチのバッテリー模擬電源として
ラインナップ
| PSB10000シリーズ（3相400V入力） | |||
|---|---|---|---|
| モデルコード | 電圧 | 電流 | 容量 |
| PSB10060-1000 | 0-60V | ±1000A | ±30kW |
| PSB10080-1000 | 0-80V | ±1000A | |
| PSB10200-420 | 0-200V | ±420A | |
| PSB10360-240 | 0-360V | ±240A | |
| PSB10500-180 | 0-500V | ±180A | |
| PSB10750-120 | 0-750V | ±120A | |
| PSB11000-80 | 0-1000V | ±80A | |
| PSB11500-60 | 0-1500V | ±60A | |
| PSB12000-40 | 0-2000V | ±40A | |
| PSB10000JPシリーズ（3相200V入力） | |||
|---|---|---|---|
| モデルコード | 電圧 | 電流 | 容量 |
| PSB10060-1000JP | 0-60V | ±1000A | ±15kW |
| PSB10080-1000JP | 0-80V | ±1000A | |
| PSB10200-420JP | 0-200V | ±420A | |
| PSB10360-240JP | 0-360V | ±240A | |
| PSB10500-180JP | 0-500V | ±180A | |
| PSB10750-120JP | 0-750V | ±120A | |
| PSB11000-80JP | 0-1000V | ±80A | |
| PSB11500-60JP | 0-1500V | ±60A | |
| PSB12000-40JP | 0-2000V | ±40A | |

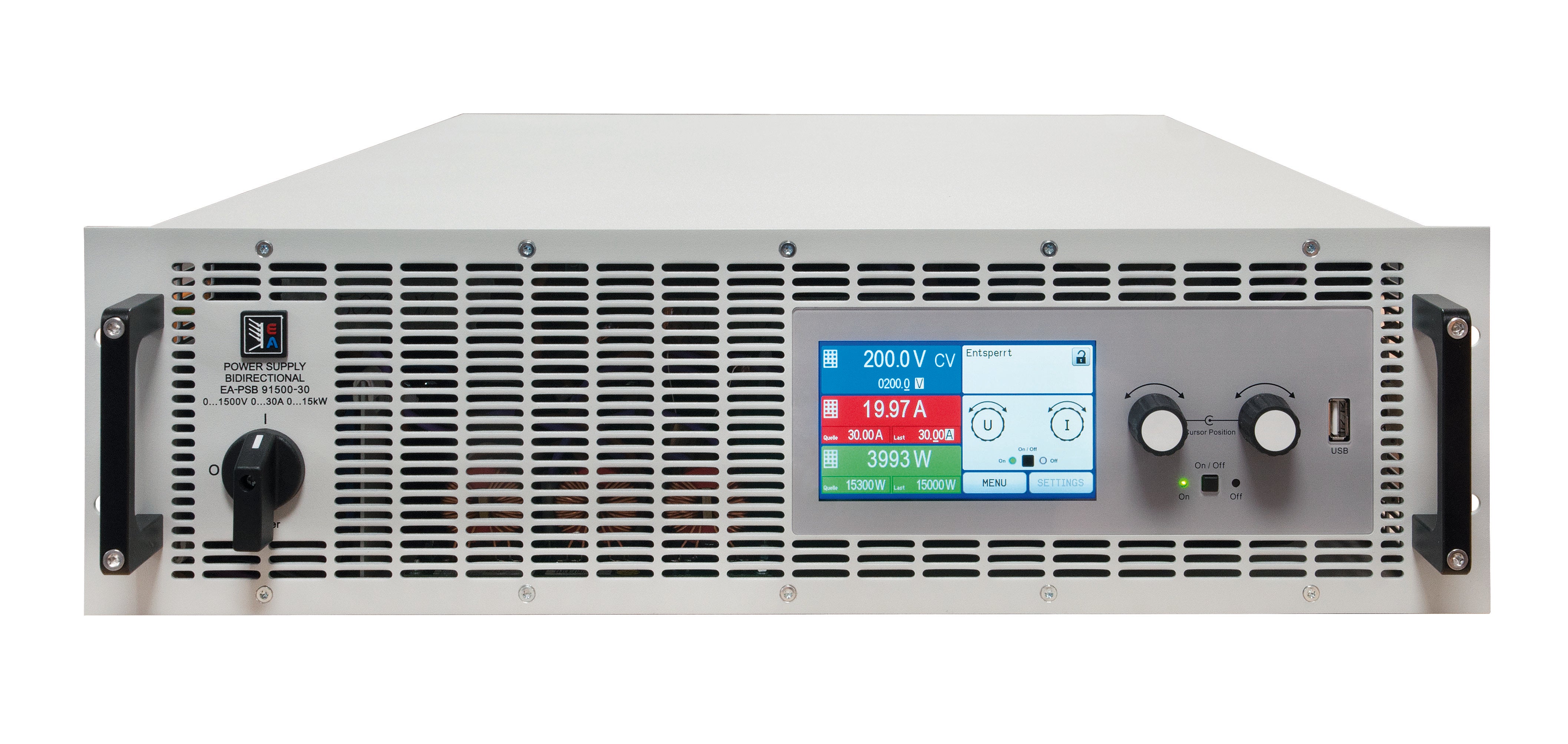

大容量 電力回生式・双方向直流電源 PSB000/PSB9000JPシリーズ
電力回生式・双方向直流電源
- 豊富なラインナップ・全40種
- 容量：
±2.5kW、±5.0kW、±7.5kW（3相200V入力モデル）
±5.0kW、±10kW、±15kW（3相400V入力モデル）
最大±540KWまでの並列拡張が可能 - 1台あたり3U/32kgのコンパクト設計・高電力密度
- 最大電圧：60～1,500V
- 最大電流：±30～±360A
- PSB10000シリーズと同等機能
多機能・プログラマブル交流/直流電源 Asterionシリーズ
多機能・交流/直流電源
- 1Uサイズの超薄型筐体で500VA、750VA、1.5kVA出力
- 2Uサイズで単相/三相1.5kVA、3kVA出力
- 4Uサイズで単相/三相3kVA、6kVA出力
- 単相AC、100V入力で動作可能
- AC、DC、AC+DC出力に対応
- 出力電圧：AC 0～400Vrms、DC 0～500Vdc
- 出力周波数：DC 16Hz～1000Hz（～5500Hz option）
- 電圧/周波数/位相急変など、電源変動試験に対応
- 任意波形生成、50次までの高長波出力ならび測定に対応
- IEC61000-4-11/4-13、DO160、MIL試験対応
- 制御ソフトウェアが標準添付
| 型番 | AST501 | AST751 | AST1501 | AST1503 | AST3003 | AST6003 |
|---|---|---|---|---|---|---|
| 相数 | 単相 | 単相/三相 | ||||
| 出力容量 | 500VA | 750VA | 1500VA | 1500VA | 3000VA | 6000VA |
| AC出力電圧［Vrms］ | 0-200Vrms / 0-400Vrms | |||||
| DC出力電圧［V］ | 0-250Vdc / 0-500Vdc | |||||
| 周波数範囲 | 標準：DC ＆ 16Hz-1.3kHz HFオプション：DC ＆ 16Hz-5.5kHz | |||||
| 大きさ | 1U | 2U | 4U | |||
| 重量 | 8.6kg | 10kg | 21.8kg | 39.5kg | ||
| AC入力 | 単相 100-120V / 単相 200-240V | 単相200-240V | 三相200-240V | |||
お問い合わせ先
株式会社東陽テクニカ 理化学計測部 電源グループ
TEL：03-3245-1103
E-mail：keisoku@toyo.co.jp
担当：小山
