高精度計測用 DC, AC 電流/電圧電源 155-DC/AC型
オンラインストア掲載製品
155型は 100nV, 10pA高分解能で 半導体材料、デバイス評価や高感度センサ(温度センサ,ホール素子)の駆動に必要とされる低ノイズ、高精度な電流 又は電圧印加が可能な計測用電源です。
155-DC型はDC、155-AC型はDCから100kHzのAC 及び DC+AC出力ができ、ロックインアンプを用いた計測用電源としても最適です。
前面パネルはタッチスクリーンを採用し操作が容易で、USB、LANを装備しています。またGPIBオプションも用意しています。
株式会社東陽テクニカ 脱炭素・エネルギー計測部
phone03-3245-1103
Mail：keisoku[at]toyo.co.jp
特長
- バイポーラ、 I/Vソース（電流源/電流源）
- 155-DC型 ：DCの電流源/電圧源
- 155-AC型 ：DCおよびAC（～100kHz）の電流源/電圧源
- 電圧レンジ（最小分解能）：100V～10mV（100nV）
- 電流レンジ（最小分解能）：100mA～1uA（10pA）
- タッチスクリーン操作
- USB、LAN標準、ロックインアンプREF出力、GPIBオプションあり
- MeasureLINKソフトウエア対応、スイープ出力が可能
M81型 多ch同期 ロックインアンプ搭載 ソースメジャーユニット と接続が可能 - CEマーク
■ノイズ特性

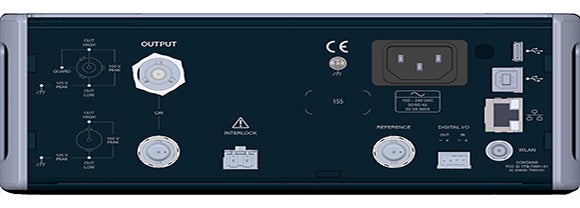

■155型リアパネル
仕様
電圧
| DC/ピーク レンジ |
最大 ピーク電流 |
最大 ピークパワ |
プログラミング 分解能 (0.001%) |
DC確度 23℃±5℃ ±(設定%＋オフセット） |
AC確度 23℃±5℃ ±(設定%＋オフセット） |
Typical ノイズ (RMS / pk-pk) |
|
|---|---|---|---|---|---|---|---|
| 0.1 ～ 10Hz | 10 ～ 100kHz | ||||||
| 10mV | 100mA | 1mW | 100nV | 0.05%+100uV | - | 200nV/1uV | 7uV/35uV |
| 100mV | 100mA | 10mW | 1uV | 0.05%+100uV | 0.5%+0.05% (～20kHzまで) |
200nV/1uV | 7uV/35uV |
| 1V | 100mA | 100mW | 10uV | 0.05%+200uV | 300nV/1.5uV | 7uV/35uV | |
| 10V | 100mA | 1W | 100uV | 0.05%+2mV | 2.4uV/12uV | 12uV/60uV | |
| 100V | 10mA | 1W | 1mV | 0.05%+20mV | 22uv/110uv | 120uV/600uV | |
電流ーコンプライアンス電圧(小）
| レンジ | ピーク コンプライアンス 電圧 |
最大 ピークパワ |
プログラミング 分解能 (0.001%) |
DC確度 23℃±5℃ ±(設定%＋オフセット） |
AC確度 23℃±5℃ ±(設定%＋オフセット） |
Typical ノイズ (RMS / pk-pk) |
|
|---|---|---|---|---|---|---|---|
| 0.1 ～ 10Hz | 10 ～ 100kHz | ||||||
| 1uA | 10V | 10uW | 10pA | 0.05%+200pA | - | 未確定 | 70pA/350pA |
| 10uA | 100uW | 100pA | 0.05%+2nA | 1%+0.2% (～20kHz) |
未確定 | 300pA/1.5nA | |
| 100uA | 1mW | 1nA | 0.05%+20nA | 未確定 | 500pA/2.5nA | ||
| 1mA | 10mW | 10nA | 0.05%+200nA | 未確定 | 4nA/20nA | ||
| 10mA | 100mW | 100nA | 0.05%+2uA | 未確定 | 40nA/200nA | ||
| 100mA | 1W | 1uA | 0.05%+20uA | 未確定 | 400nA/2uA | ||
電流ーコンプライアンス電圧(大）
| レンジ | ピーク コンプライアンス 電圧 |
最大 ピークパワ |
プログラミング 分解能 (0.001%) |
DC確度 23℃±5℃ ±(設定%＋オフセット） |
AC確度 23℃±5℃ ±(設定%＋オフセット） |
Typical ノイズ (RMS / pk-pk) |
|
|---|---|---|---|---|---|---|---|
| 0.1 ～ 10Hz | 10 ～ 100kHz | ||||||
| 1uA | 100V | 100uW | 10pA | 0.05%+200pA | - | 未確定 | 500pA/2.5nA |
| 10uA | 1mW | 100pA | 0.05%+2nA | 1%+0.2% (～20kHz) |
未確定 | 600pA/3nA | |
| 100uA | 10mW | 1nA | 0.05%+20nA | 未確定 | 800pA/4nA | ||
| 1mA | 100mW | 10nA | 0.05%+200nA | 未確定 | 8nA/40nA | ||
| 10mA | 1W | 100nA | 0.05%+2uA | 未確定 | 80nA/400nA | ||
