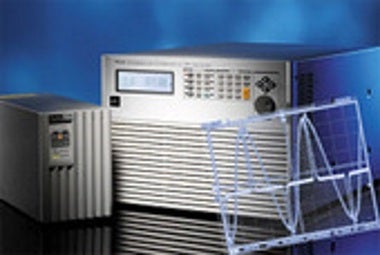

交流電子負荷 63800型
多機能交流電子負荷
63800シリーズ交流電子負荷は、他社にない機能を持つ多機能交流電子負荷です。負荷モードは CC/CR/CP モードの他に CZモードを搭載。負荷の持つ突入電流を模擬します。 また、負荷電流の CF/PF が可変でき、波高値の高い、歪んだ負荷電流を再現します。また、周波数範囲が 45～440Hz まで対応でき、航空機や船舶搭載負荷の模擬も可能です。
株式会社東陽テクニカ eモビリティ計測部
phone03-3245-1108
home電源トップページへ戻る
Mail：e-mobility[at]toyo.co.jp
特長
ラインナップ
- 電圧：350V
- 電流：18A/36A/45A
- 電力：1.8kW/3.6kW/4.5kW 合計3種類
AC 負荷としてだけでなく、DC 負荷としても使用可能
- AC モード：CC/CR/CP/RLC モード
- DC モード：CC/CR/CP/CV モード
RLC モード
- 負荷の突入電流を模擬します。
クレストファクタ・パワーファクタプログラム機能
- CF：1.4 ～ 5 まで設定可能
- PF：0～1 ※但し、 CF/PF の設定範囲には下記のとおり制限があります
マスタースレーブ機能
- 並列接続：最大5台まで
- ３相接続：最大6台まで
クレストファクタ・パワーファクタプログラム機
63800 シリーズは、右のグラフの範囲内で、負荷電流波形の CF や PF を設定する事が可能で、電流波形の位相を変えたり、 突入電流試験を行う事が可能です。従って、従来の交流電源 に比べ、より実負荷に近い試験が可能となります。
RLC モード
63800 シリーズは、RLC モードをいう新しい機能を持っています。RLC モードとは、電子負荷が右の図のような RLC 回路を模擬し試験を行うモードです。 実際の負荷は、単純な抵抗負荷ではなく、複雑なRLC 回路である事がほとんどです。 この機能を使用すれば、ユーザーは Rs, Ls, C, RL の値を入力するだけで、右の図のような等価回路をシミュレーション する事が可能です。
RLC モードの応用例として、下の図 1-3 をご参照ください。図1 がある実負荷の電圧・電流波形 図2が CC モードを使用した電圧・電流波形、図3が 63800 シリーズの RLC モードを使用した波形です。 図2 (CC モード)の電流波形はゼロクロス付近の立ち上がりが、図1(真の RLC 回路) の電流の立ち上がりに比べ急峻な為、電圧降下が大きくなってしまいます。 この場合、電源に不必要な過負荷をかけてしまっています。RLC モードをしようすれば、このような過負荷を避ける事ができ、より実負荷に近い試験が可能となります。

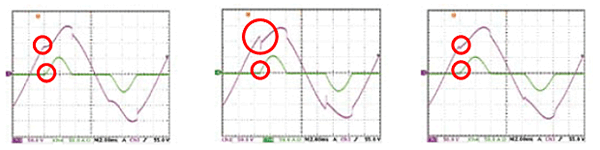

（左）図1 ：真のRLC 回路の電圧・電流波形
（中央）図2：CC モードを使用した場合の電圧・電流波形
（右）図3：RLC モードを使用した場合の電圧・電流波形
マスタースレーブ機能
63800 シリーズは、マスタースレーブ機能を持ち、複数台を使用し、並列動作や 3相交流負荷と して使用する事ができます。この機能により、より大きな容量の交流電子負荷として使用したり、3相交流電源の評価にも使用する事ができます。

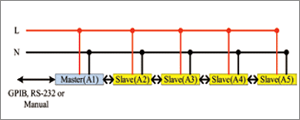

並列接続

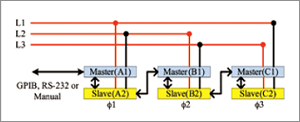

並列且つ3相 Y 結線
並列且つ3相 ⊿ 結線
仕様
63800シリーズ
| 型番 | 63802 | 63802 | 63804 |
|---|---|---|---|
| AC仕様 | |||
| 電力 | 1.8kW | 3.6kW | 4.5kW |
| 電圧 | 50～350Vrms | ||
| 電流 | 18Arms | 36Arms | 45Arms |
| 周波数 | 45～440Hz | ||
| 設定 | |||
| 電流確度 | 0.1%+0.2%F.S. | ||
| 電力確度 | 0.5%+0.5%F.S. | ||
| 抵抗確度 | 0.5%+0.5%F.S. | ||
| クレストファクタ | 0.5%/Irms + 1%F.S. | ||
| パワーファクタ | 1%F.S. | ||
| 測定 | |||
| 電圧確度 | 0.1%+0.1%F.S. | ||
| 電流確度 | 0.1%+0.2%F.S. | ||
| DC仕様 | |||
| 電圧 | 7.5～500V | ||
| 電流 | 0-18A | 0～36A | 0～45A |
| 立ち上がり時間 | 75us | ||
| 負荷モード | CC/CV/CR/CP/RLCモード | ||
一般仕様
63800 シリーズ
| モデル名 | 寸法(WxDxHmm) | 重量 |
|---|---|---|
| 63802 | 440x595x177 | 37kg |
| 63803 | 440x595x310 | 66kg |
| 63804 | 440x595x310 | 66kg |
入力仕様
63800 シリーズ
| モデル名 | 入力電圧 | 周波数 | 消費電力 |
|---|---|---|---|
| 63802 | 90～132V、 180～264V | 47～63Hz | 150VA |
| 63803 | 250VA | ||
| 63804 |
オプション
63800シリーズ
| A638001 | ラックマウントキット（63802型用） |
|---|---|
| A638002 | ラックマウントキット（63803/63804型用） |
ラインアップ
63800 シリーズ
| 型番 | 電力 (MAX) |
電圧(V) (MAX) |
電流(A) (MAX) |
最小動作電圧 (最大電流時) |
高さ （ユニット数） |
|---|---|---|---|---|---|
| 63802 | 1.8kW | 50～350V | 18A | 50V | 4U |
| 63803 | 3.6kW | 50～350V | 36A | 50V | 7U |
| 63804 | 4.5kW | 50～350V | 45A | 50V | 7U |
