Bio-Logic Science Instruments（バイオロジック / フランス）
CESH サンプルホルダ―
CESHは、ITSコンパクト温調システムに対応したサンプルホルダです。バイオロジック社の電気化学測定システムやインピーダンスアナライザと組み合わせて、4端子インピーダンス測定をすることができます。
株式会社東陽テクニカ 脱炭素・エネルギー計測部
phone03-3245-1103
Mail：keisoku[at]toyo.co.jp
特長
- 温度範囲: -40℃ ~ +150℃
- ITS コンパクト温調システムに対応
- 様々な電極を選択可能
- 様々なガス環境で測定可能
- 200kPaまでの加圧測定可能
仕様
| 温度範囲 | -40℃~ +150℃ |
|---|---|
| 接続端子 | SMB（4ポート） |
| ガスイン/アウトポートサイズ | イン：0.2mmφ / アウト：0.4mmφ |
| 周波数範囲 | DC ~ 35 MHz |
| DC範囲 | ± 50V |
| 電極材料 | 金プレート |
| 電極ベースサイズ | 47mmφ |
| 最大厚み | 最大5mm |
| 最大電流 | 1A |
電極ラインナップ
面方向測定用
標準4端子
くし形
電極セッティングのイメージ（くし形）
膜厚方向測定用電極

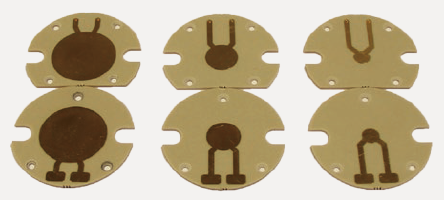

上下挟み込み（1インチ・1/2インチ・1/4インチ）
電極セッティングのイメージ（上下挟み込み）
