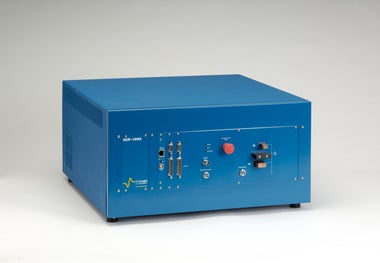

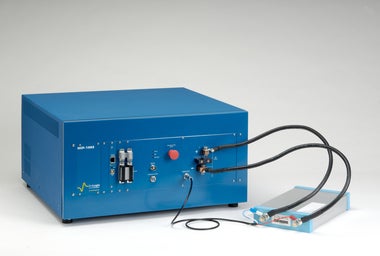

HCP-803/ HCP-1005 大電流ポテンショ/ガルバノスタット
HCP-803/HCP-1005は、大容量の二次電池、電気二重層キャパシタに対応できる大電流ポテンショ/ガルバノスタットです。電流レンジは、10μA～80A (HCP-803)/ 10μA～100A (HCP-1005)で、6桁のダイナミックレンジを備え、装置１台で基礎研究に必要となるμAレベルの電流計測から実用電池レベルの大容量セルの評価に対応できます。FRAを搭載したモジュールでは大電流でありながら周波数範囲 10μHz～15kHz（HCP-803）/10μHz～10kHz（HCP-1005）でインピーダンス測定ができます。
※80A、100Aレンジ使用時はレンジ固定
株式会社東陽テクニカ 脱炭素・エネルギー計測部
phone03-3245-1103
Mail:keisoku[at]toyo.co.jp
特長
- 10μA～ 80A (HCP-803) / 100A (HCP-1005)の6桁ダイナミックレンジ

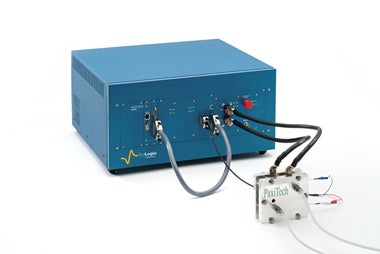

- 大容量の二次電池や燃料電池の評価に最適
※10 kHz以上かつ50W以上の出力で製品を利用する場合には、高周波利用設備として許可申請が必要となります。
仕様
シャシー仕様
| サイズ | 高さ285mm x 幅495mm x 奥行465 mm |
|---|---|
| 重量 | 23kg (HCP-803) / 25kg (HCP-1005) |
| 電源 | 90 ～264 V, 47 ～440 Hz, 1kVA |
| PC との接続 | Ethernet, USB2.0 |
ポテンショ／ガルバノスタットモジュール仕様（2枚同時使用可能）
| HCP-803 | HCP-1005 | |
|---|---|---|
| 分極制御 | ||
| セル接続 | 2, 3, 4, 5 端子（ + グラウンド） | |
| 出力電圧 | ±3V | +0.6V ～+5V |
| 出力電流 | ±80A | ±100A |
| 出力電圧分解能 | 最小 5μV (200mVレンジ） | |
| 出力電流分解能 | レンジの0.004%, 760pA (10μAレンジ） | |
| 出力電圧確度 | レンジの0.1% | |
| 出力電流確度 | レンジの0.5%（80A/100Aレンジ） | |
| 電流測定 | ||
| 電流レンジ | 80Aレンジ（固定), 10μA～400mAレンジ 100Aレンジ（固定), 10μA～400mAレンジ |
|
| 電流測定分解能 | レンジの0.004% 最小760pA (10μAレンジ） | |
| 電流測定確度 | レンジの0.1% (1A～10μAレンジ） レンジの0.5% (80A/100Aレンジ） |
|
| 最小サンプリング間隔 | 200 μsec | |
| 電圧測定 | ||
| 電圧レンジ | ± 3V | +0.6V ～+5V |
| 電圧測定分解能 | レンジの0.0015%, 最小 75μV | |
| 電圧測定確度 | レンジの0.1% | |
| 最小サンプリング間隔 | 200 μsec | |
| エレクトロメータ | ||
| インプット | 3点電圧同時測定 | |
| バイアス電流 | >10MΩ, <20pF並列 | |
| インプット/ アウトプット | ||
| 1外部トリガーインプット | OCVモードへの移行 | |
| 非常停止ボタン | 1 | |
| 1温度測定 | ― | PT-100センサ |
ポテンショ/ガルバノスタット出力可能範囲
HCP-803
HCP-1005
インピーダンス測定
| インピーダンス | |
|---|---|
| 周波数範囲 | 10 μHz ～ 10 kHz |
| 振幅 | 電圧：1mVpp ～ 1Vpp 電流：電流レンジの0.1% ～ 50% |
インピーダンス測定確度

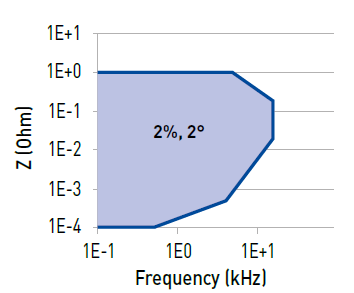

HCP-803

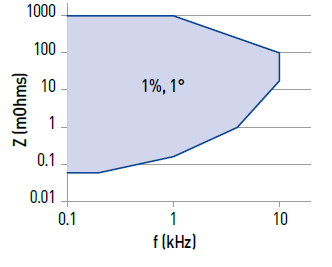

HCP-1005
