Scribner Associates（スクリブナーアソシエイツ / USA）
PEMFCセルハードウェア

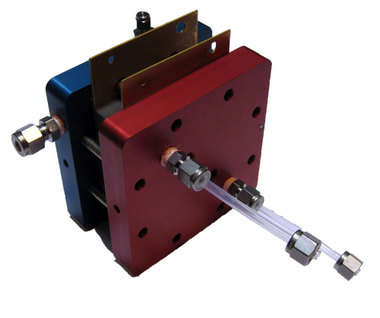

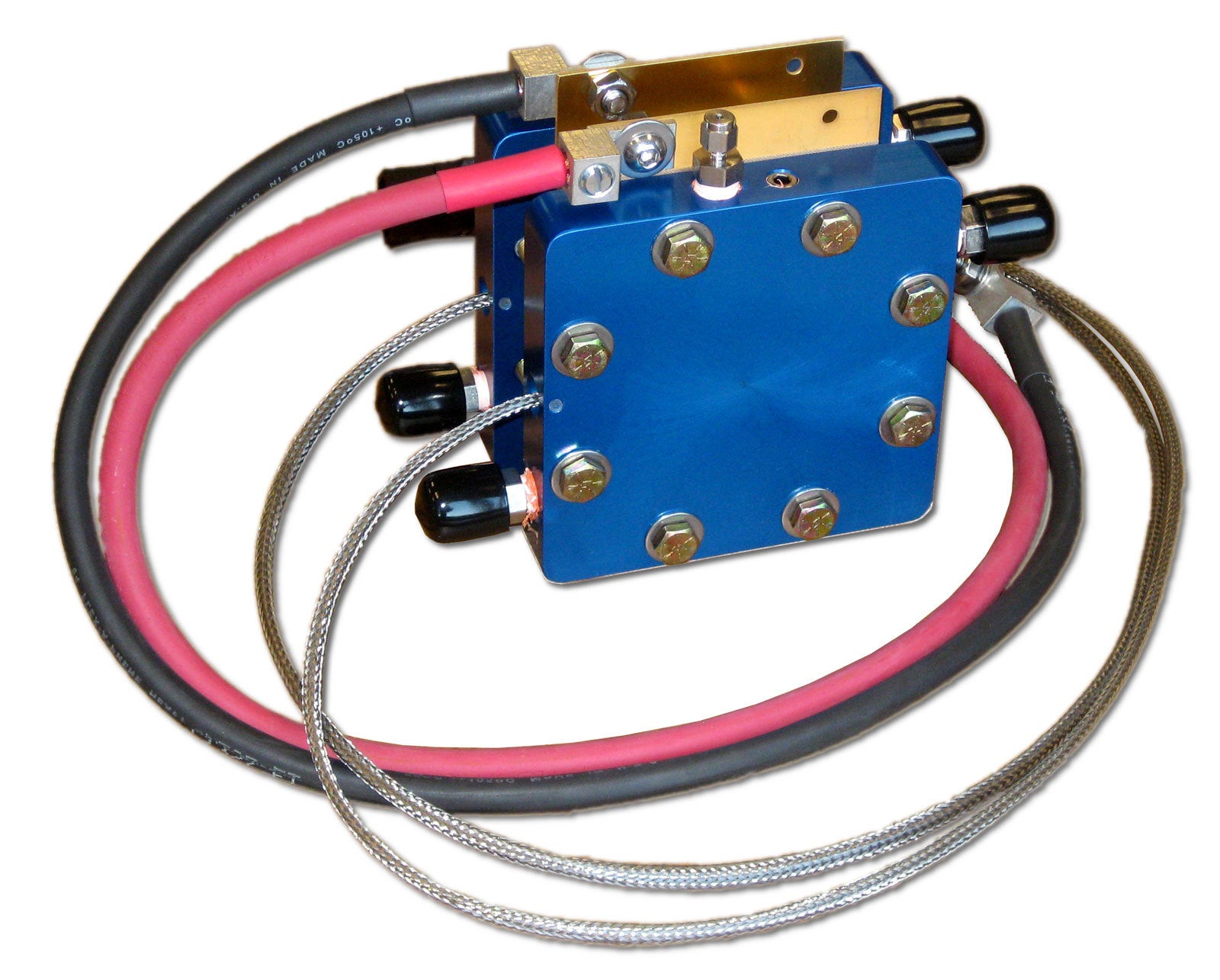

米国Scribner社製の燃料電池テストフィクスチャは、MEA以外の必要品が全て揃った単セルハードウェアです。
通常の水素/空気（酸素）による固体高分子形燃料電池（PEMFC）発電の他、直接直接メタノール型燃料電池（DMFC）やギ酸燃料電池などの液体燃料電池のタイプも用意しています。
特長
● 燃料電池テストフィクスチャは、5および25cm2の反応面積から選択可能です。
（両方切り替えて使用可能な構成パック有り）
● 液体燃料タイプではすべての接液部品は非金属で、耐薬品性に優れています
● 金メッキ銅集電装置（2枚一組）
● 反応物入力/出力ポート付きの陽極酸化アルミニウムエンドプレート（2枚一組）
・ステンレススチール製Swagelok®圧縮フィッティング、カートリッジヒーター、熱電対孔付
● 60cmのヘビーゲージ銅導体ロードケーブル
● ガスケット– 51、152、および254 µm（0.002、0.006、および0.01インチ）から選択
● ガスケットテンプレート
● BekkTech製 BT-112型 面方向導電率セル（別売）を組込み可能
● 200℃までの動作温度
● 115Vまたは230Vセルヒーターが利用可能
（両方切り替えて使用可能な構成パック有り）
● 液体燃料タイプではすべての接液部品は非金属で、耐薬品性に優れています
● 金メッキ銅集電装置（2枚一組）
● 反応物入力/出力ポート付きの陽極酸化アルミニウムエンドプレート（2枚一組）
・ステンレススチール製Swagelok®圧縮フィッティング、カートリッジヒーター、熱電対孔付
● 60cmのヘビーゲージ銅導体ロードケーブル
● ガスケット– 51、152、および254 µm（0.002、0.006、および0.01インチ）から選択
● ガスケットテンプレート
● BekkTech製 BT-112型 面方向導電率セル（別売）を組込み可能
● 200℃までの動作温度
● 115Vまたは230Vセルヒーターが利用可能
ハードウェア構成

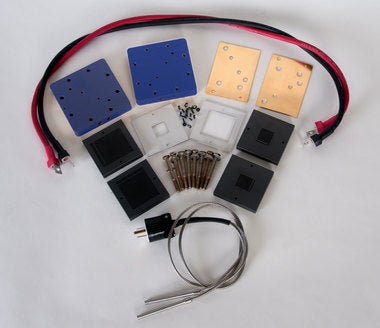

■構成品
・精密機械加工された超高純度の密封されたPOCOグラファイトフローフィールド
・サーペンタイン（蛇行型）、またはInterdigitated（交互嚙合せ型）のフローパターンから選択可能（カスタムフローパターンが利用可能）
・金メッキ銅集電装置（2枚一組）
・反応物の入力/出力ポート（ステンレス製）を備えた陽極酸化アルミニウムエンドプレート（2枚一組）
・24インチ（約60cm）の銅製ヘビーゲージ電流測定用負荷ケーブル（２本一組）
・ガスケット– 51、152、および254μm厚（0.002、0.006、および0.01インチ）から選択
・ガスケットの準備のためのテンプレート
・追加購入可能なパーツ
ガスケット、ガスケットテンプレート、およびボルト、ワッシャー、フィッティング、Oリングなど
■オプション
・膜/電極接合体（Membrane Electrode Assembly：MEA）
・ガス拡散体
・精密機械加工された超高純度の密封されたPOCOグラファイトフローフィールド
・サーペンタイン（蛇行型）、またはInterdigitated（交互嚙合せ型）のフローパターンから選択可能（カスタムフローパターンが利用可能）
・金メッキ銅集電装置（2枚一組）
・反応物の入力/出力ポート（ステンレス製）を備えた陽極酸化アルミニウムエンドプレート（2枚一組）
・24インチ（約60cm）の銅製ヘビーゲージ電流測定用負荷ケーブル（２本一組）
・ガスケット– 51、152、および254μm厚（0.002、0.006、および0.01インチ）から選択
・ガスケットの準備のためのテンプレート
・追加購入可能なパーツ
ガスケット、ガスケットテンプレート、およびボルト、ワッシャー、フィッティング、Oリングなど
■オプション
・膜/電極接合体（Membrane Electrode Assembly：MEA）
・ガス拡散体
