Bio-Logic Science Instruments（バイオロジック / フランス）

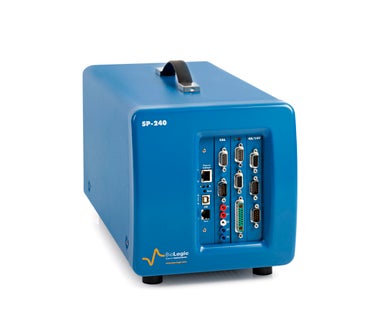

SP-240 高性能電気化学測定システム（1ch・アドバンスドモデル）
SP-240は、14V/4A出力制御が標準で搭載されたポテンショ/ガルバノスタットです。ポテンショ/ガルバノスタットの基本仕様はSP-300と同様ですが、SP-240では電極面積・出力の大きなエネルギーデバイス向けに14V/4Aブースターが標準で搭載されています。
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
Mail：keisoku[at]toyo.co.jp
特長
- 出力：＋14V/－3V、±4A
- 制御：＋10V/－3V、±4A
- 5端子測定標準装備
- インピーダンス測定オプション：10μHz ～7MHz
- 微小電流測定オプション：100nA～1pA電流レンジ追加（最小分解能76aA）
仕様
■シャシー仕様
| スロット数 | 2（空スロットなし）* |
|---|---|
| サイズ（ H x W x D） | 225 x 205 x 410mm |
| 重量 | 7.5kg |
| 電源 | 85 ～ 264V, 47 ～ 440Hz, 350VA |
| PC との接続 | Ethernet, USB2.0 |
*ブースターモジュールが内蔵済であるため、モジュール追加はできません。
■ポテンショ／ガルバノスタット仕様
分極制御
| セル接続 | 2, 3, 4, 5 端子（ + グラウンド端子） |
|---|---|
| 出力電圧 | +14V, -3V |
| 制御電圧 | +10V, -3V |
| 出力電流 | ± 4A |
| 出力電圧分解能 | 最小5μV |
| 出力電流分解能 | レンジの0.004%, 760pA（10μA レンジ） |
| 出力電圧/ 電流確度 | レンジの0.1% |
電流測定
| 電流レンジ | 1A ～10μA（6 レンジ）、 Aut o |
|---|---|
| 電流測定分解能 | レンジの0.004%, 760pA（10μA レンジ） |
| 電流測定確度 | レンジの0.1% |
| 最小サンプリング間隔 | 200 μsec |
電圧測定
| 電圧レンジ | ± 2.5V, ± 5V, ±10V |
|---|---|
| 電圧測定分解能 | 最小76μV |
| 電圧測定確度 | レンジの0.1% |
| 最小サンプリング間隔 | 200 μsec |
エレクトロメータ
| インプット | 3 点電圧同時測定 |
|---|---|
| 入力インピーダンス | >1TΩ , <20pF 並列 |
| バイアス電流 | <5pA |
インプット/ アウトプット
| 2 アナログインプット | ±2.5V, ±5V, ±10V（16bit） |
|---|---|
| 1 アナログアウトプット | ±10V （16bi t） |
| 1 外部トリガーインプット | TTL |
| 1 外部トリガーアウトプット | TTL |
オプション
■ポテンショ/ ガルバノスタット仕様（1 スロット使用）
分極制御
| セル接続 | 2, 3, 4, 5 端子（ +グラウンド） |
|---|---|
| 出力電圧 | ±12V |
| 制御電圧 | ±10V |
| 出力電流 | ± 500mA |
| 出力電圧分解能 | 最小1μV |
| 出力電流分解能 | レンジの0.0033% |
| 出力電圧/ 電流確度 | 電圧：±1mV ±設定値の0.03% 電流：レンジの± 0.1% 設定値の± 0.03% |
電流測定
| 電流レンジ | 1A ～10nA（9 レンジ）、 Auto ※100nA, 10nA はゲイン |
|---|---|
| 電流測定分解能 | レンジの0.0033% |
| 電流測定確度 | レンジの0.1% ±読値の0.03% |
| 最小サンプリング間隔 | 200 μsec |
電圧測定
| 電圧レンジ | ±10の範囲で任意に設定可能 |
|---|---|
| 電圧測定分解能 | レンジの0.0033% |
| 電圧測定確度 | ±1mV ±読値の0.03% |
| 最小サンプリング間隔 | 200 μsec |
エレクトロメータ
| 入力インピーダンス | >1TΩ , <25pF 並列 |
|---|---|
| バイアス電流 | ><10pA |
インプット/ アウトプット
| 外部入力 | >アナログ波形入力による外部制御可能 |
|---|---|
| 2 アナログインプット | >±2.5V, ±5V, ±10V（ 16bit） |
| アナログアウトプット | >±10V （16bi t） |
| 1 外部トリガーインプット | >TTL |
| 1 外部トリガーアウトプット | >TTL |
■インピーダンスオプション（ポテンショ／ガルバノスタットに内蔵）
インピーダンス
| 周波数範囲 | 10μHz ～7MHz |
|---|---|
| 振幅 | 電圧：±0.5mV ～ ±5V（76μV 分解能） 電流：レンジの0.1% ～ 100% （レンジの0.004% 分解能） |
インピーダンス測定確度
■リニアスキャンジェネレータ（ポテンショ／ガルバノスタットに内蔵）
| スキャンレンジ | 1V/s, 100V/s, 10kV/s, 1MV/s |
|---|---|
| スキャン分解能 | 0.0015% FSR |
| 最小スキャンレンジ | ±10mV |
| 電圧レンジ | ±10V |
| 確度 | ＜レンジの±0.1% |
| サイクル数 | 1 ～ 65535サイクル |
(*)電波法について
10kHz/50Wを超えて製品を利用する場合は、高周波利用設備として総務大臣の許可が必要です。
許可申請は、製品の設置場所を管轄する総合通信局におこなってください。
関連法令
- 電波法第100条 （高周波利用設備）
- 電波法施行規則第45条 （通信設備以外の許可を要する設備）
- 無線局免許手続規則第26条 （高周波利用設備の設置許可の申請）
- 無線設備規則第65条 （通信設備以外の設備の電界強度の許容値）
■微小電流測定用エレクトロメータ付きケーブル
分極制御
| 出力電流 | ± 500mA |
|---|---|
| 出力電流分解能 | ±12V |
| 出力電流確度 | レンジの0.1% ±設定値の0.03%（500mA ～ 100nAレンジ） レンジの0.1% ±設定値の1%（10nA ～ 1nA レンジ） レンジの0.2% ±設定値の2%（100pA レンジ） |
電流測定
| 電流レンジ | 1A ～ 1pA（13 レンジ）、 Auto ※10pA, 1pA はゲイン |
|---|---|
| 電流測定分解能 | レンジの0.004%（最小76aA） |
| 電流測定確度 （+20℃～ +30℃） |
レンジの0.1% ±設定値の0.03%（500mA ～ 100nAレンジ） レンジの0.1% ±設定値の1%（10nA, 1nA レンジ） レンジの0.2% ±設定値の2%（100pA レンジ） レンジの1% ±設定値の2%（10pA レンジ） レンジの10% ±設定値の2%（1pA レンジ） |
エレクトロメータ
| 入力インピーダンス | >100TΩ , <6pF 並列 |
|---|---|
| バンド幅 | 5MHz |
インピーダンス測定確度
（微小電流測定用エレクトロメータ付きケーブル使用時）
■30A/48V パワーブースター仕様
電圧
| 電圧範囲 | 0 ～+48V |
|---|---|
| 電圧測定確度 | レンジの0.03% ±読値の0.03% |
電流
| 電流範囲 | ±30A（ 4並列時に最大±120A） |
|---|---|
| 電流レンジ | 30A, 3A, 300mA |
| 電流測定確度 | レンジの0.1% ±読値の0.3% |
| 並列接続 | 可能（最大4 並列） |
インピーダンス
| 周波数範囲 | 500kHz ～ 10μHz |
|---|
サイズ・電源
| サイズ（H x W x D） | 199 x 528 x 535 mm |
|---|---|
| 重量 | 26 kg |
| バイアス電流 | <1pA（<300fA typical） |
| 電源 | 200 ～264V, 47 ～440Hz, 2kVA |
インピーダンス測定確
