Z-FIT-Analysis ZViewフィッティング制御ソフトウェア

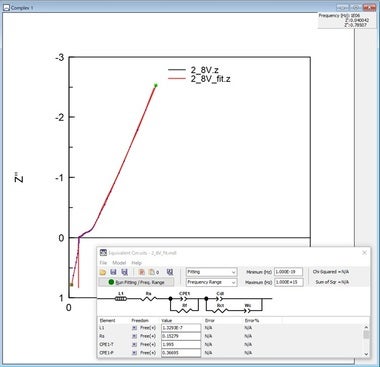

Z-FIT-Analysisは、インピーダンスデータの一括フィッティングを行うためのソフトウェアです。ZViewを自動制御することにより、大量のインピーダンスデータを短時間で等価回路解析することができます。Z-3D（3Dインピーダンス解析ソフトウェア）の出力データとも連動し、インピーダンス解析の作業を効率化します。
株式会社東陽テクニカ 脱炭素・エネルギー計測部
phone03-3245-1103
Mail：keisoku[at]toyo.co.jp
特長
- インピーダンス解析の作業効率化
- Z-3Dの出力データと連動（SOC、電圧の数値取込）

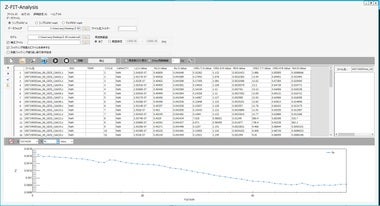

- 各要素（Rctなど）の変化をグラフ化（vs SOC、時間 他）
- フィッティングデータ結果はcsv形式で出力可能
- 元データとの誤差を数値化
- OS：Windows 10 Pro（64 bit） / Windows 11 Pro（64 bit）
応用例
- 経時変化する腐食系の3D解析データの処理
- 電池の3Dインピーダンス解析データの処理
- わずかに組成の異なるサンプルの膨大なインピーダンスデータの処理
- 大量の温度依存インピーダンスデータ解析（バッテリーほか）
オプション
アドインオプション（1）複数等価回路モデル割り当て機能
例. 温度帯によって等価回路モデルを変更
.png?v=1730099863)
アドインオプション（2）アレニウスプロット機能
- DUT の情報（面積・厚み）を入力
- 温度情報* を含むインピーダンスデータのフィッティング解析結果をもとに、アレニウスプロットを作成
→活性化エネルギー（eV）も自動算出
.png?v=1730099878)
* インピーダンス測定結果への、温度情報取り込みに、 Bio-Logic 社の電気化学測定システムのAUX 端子に接続して使用する、温度センサをご用意しています。
PT1000温度センサ
（PT100温度センサはシースタイプ）
| 型番 | DSUB-PT1000-RZM-3 |
|---|---|
| 使用可能温度 | -40 ～ 150℃ |
| 使用環境 | 空気中 |
| 先端形状 | フィルムタイプ （FEP モールド） |
