Scribner Associates（スクリブナーアソシエイツ / USA）
膜導電率測定セル BTシリーズ
米国Bekktech社が開発した燃料電池用の電解質膜の導電率（イオン伝導率）を測定するための電極付アタッチメントです。
エレクトロケム社製、スクリブナー社製、Fuel Cell Technologies社製の燃料電池セルに挟み込み、発電時と同じ条件のガスを導入した状態で、平行4電極式のin-plane方向 の導電率測定が可能です。
株式会社東陽テクニカ 脱炭素・エネルギー計測部
phone03-3245-1103
Mail：keisoku[at]toyo.co.jp
特長
本製品は電解質膜の面方向（in-plane）での導電性（イオン伝導性）を平行4電極式で測定するための測定アタッチメントです。
実際には膜厚み方向（through-plane）のイオン伝導を利用する燃料電池用の電解質膜の評価としては、イオン伝導性に異方性がないサンプルの評価に適しています。
本製品を用いて測定をする場合、交流インピーダンス法より 直流法を推奨しています。
- ElectroChem社製/Scribner社製/Fuel Cell Technologies社製の5～25cm2セル用測定アタッチメント
- 平行4電極式の面方向（in-plane）の測定
- 発電時と同じ燃料ガス導入状態で測定可能
- サンプルサイズ：25 mm×3 mm
- 使用可能温度：～120℃

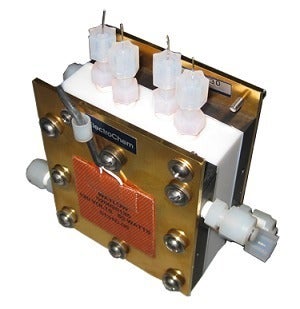

エレクトロケム社製セル組み付け時
（販売時に形状が写真と異なる可能性があります）
ラインアップ
- BT-115型 ElectroChem社製5、25cm2 単セル組込み用（※2）
- BT-112型 Scribner社製／Fuel Cell Technologies社製単セル組込み用
- BT-110型 平行4電極付きクランプ （セル組込み用のフレームなし）
※1：これらの製品に単セルハードウェアおよび計測器は含まれません。
※2：ElectroChem社製単セルは現在新規販売は行っておりません。
