AMETEK Programmable Power（アメテック / USA）
プログラマブル交流電源 CSWシリーズ
2024年5月 販売終了予定
19インチラックに搭載可能な単相/3相出力のプログラマブルAC電源
CSWシリーズは、高機能・広帯域プログラマブル交流電源です。防衛・航空機搭載機器の試験に対応できるよう、出力周波数が、40Hz～5kHzと非常に広帯域な交流電源です。オプションで、MIL-STD.704 や、DO160 などの規格試験の試験シナリオが用意されていますので、わざわざ試験シナリオを自作する必要なく、入荷後すぐに試験が開始できます。また、400Hz入力にも対応可能で、航空機に持ち込んで使用する事も可能です。
株式会社東陽テクニカ eモビリティ計測部
phone03-3245-1108
home電源トップページへ戻る
Mail：e-mobility[at]toyo.co.jp
特長
- 5550VA の出力が、わずか 5U の筐体でご提供
- AC、DCおよびAC+DC出力モードに対応
- 単相/3相出力可能
- 高周波数帯域：40Hz～5000Hz まで出力可能
- 高調波重畳、任意波形生成など各種異常波形の生成に対応
- イベント&シーケンスプログラム
- IEC61000コンプライアンス試験に対応
- MIL-STD・DO160など、防衛・航空機規格試験に対応（オプション）
- AC/DC電源にパワーアナライザを内蔵
- 電圧と電流の高調波解析
- 並列接続により、容量拡張可能：最大6台まで
WindowベースのGUIソフトウェア
Windows® OS上で動作する制御ソフトウェアが標準で添付されています。
このソフトウェアを用いることにより、任意の波形生成やシーケンス動作の設定も容易に行え、通信インターフェースを経由して、遠隔からの制御が可能になります。

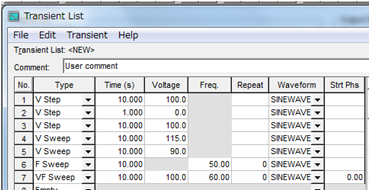

シーケンスプログラム機能

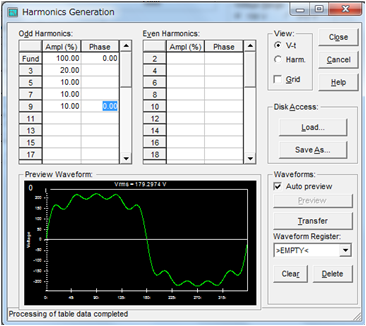

高調波波形作成機能
MIL-STD.704, DO160 など、防衛・航空機規格試験に対応（オプション）
MIL-STD や DO160の他、ボーイング・エアバス社独自の試験シナリオがオプションで準備されています。非常に複雑なソフトウェアを ユーザーが組むことなく、納入後すぐに試験が開始できます。

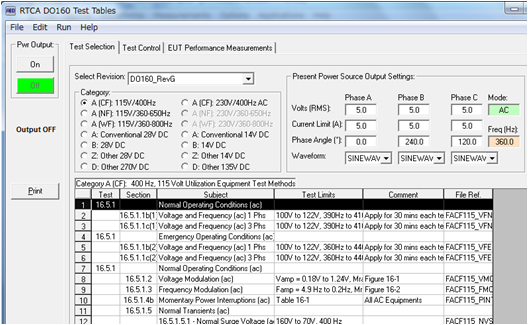

DO160の試験シナリオ

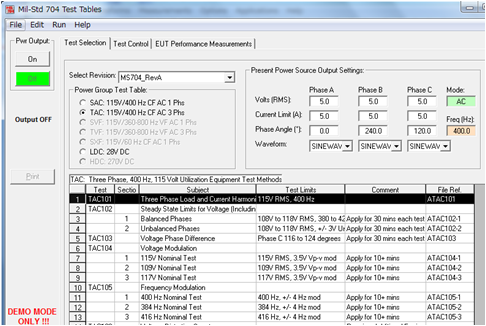

MIL-STD試験シナリオ
仕様
CSW5550
出力
| 相数 | 単相/3相 | |
|---|---|---|
| 容量 | 5550VA | |
| 低電圧レンジ | 電圧 | 0-156Vrms |
| 電流 | 0-16Arms/相 ※単相モードの場合、3倍 | |
| 高電圧レンジ | 電圧 | 0-312Vrms |
| 電流 | 0-8Arms/相 ※単相モードの場合、3倍 | |
| クレストファクタ | 3.25 | |
| 周波数 | DC, 40Hz-5kHz | |
| 最大全高調波歪 | 0.25%(40～100Hz), 0.5%(～500Hz), 1%(～1kHz), 1%+1%/kHz(～5kHz) | |
| ACノイズレベル | > 60dBrms @F.S. | |
| 出力安定度（リモートセンス使用時） | ±0.1% F.S.(24時間安定度) | |
| 電源変動率 | ±0.015% F.S.(±10% の入力電源変動に対し） | |
| 負荷変動率 | ±0.025% F.S. （最大（抵抗）負荷から無負荷までの負荷変動に対し） | |
| 電圧確度 | ±0.1% F.S. 1kHz 以上 +0.2%/kHz, AC+DCモード時 +0.1%F.S. | |
| 電圧分解能 | 0.1V | |
| 周波数確度 | ±0.01% @25℃, ±0.001%/℃ | |
| 周波数分解能 | 0.01Hz @40Hz～81.91Hz 0.1Hz @82～819.1 1Hz @820Hz～5kHz | |
| 位相確度 | 1% （設定値に対し | |
| 位相分解能 | 0.1° | |
入力
| 入力電圧 | 187～264Vrms, 3相（L-L) ※単相200V入力にも対応可能 |
|---|---|
| 周波数範囲 | 47Hz～440Hz |
| 効率 | 70% (min) @ 最大負荷 |
| 力率 | 0.99 |
計測
| 電圧 | 単相モード | 0.5%+250mV |
|---|---|---|
| 3相モード | ||
| 電流 | 単相モード | 0.1%+150mA |
| 3相モード | 0.1%+50mA | |
| 有効電力 | 単相モード | 0.15%+9W |
| 3相モード | 0.15%+3W | |
| 皮相電力 | 単相モード | 0.15%+9VA |
| 3相モード | 0.15%+3VA | |
| 周波数 | 単相モード | 0.1%+1digit |
| 3相モード | ||
| 位相 | 単相モード | 0.5° |
| 3相モード | 2° |
外部制御機能
| GPIB | 標準 |
|---|---|
| USB | 標準 |
| RS232 | 標準 |
| LAN | オプション（RS232 と交換） |
ハードウェア構成
CSW5550
| 寸法 | W：483mm |
|---|---|
| H ：222mm | |
| D ：597mm | |
| 重量 | 本体重量：57.5kg |
| 梱包重量：72kg |

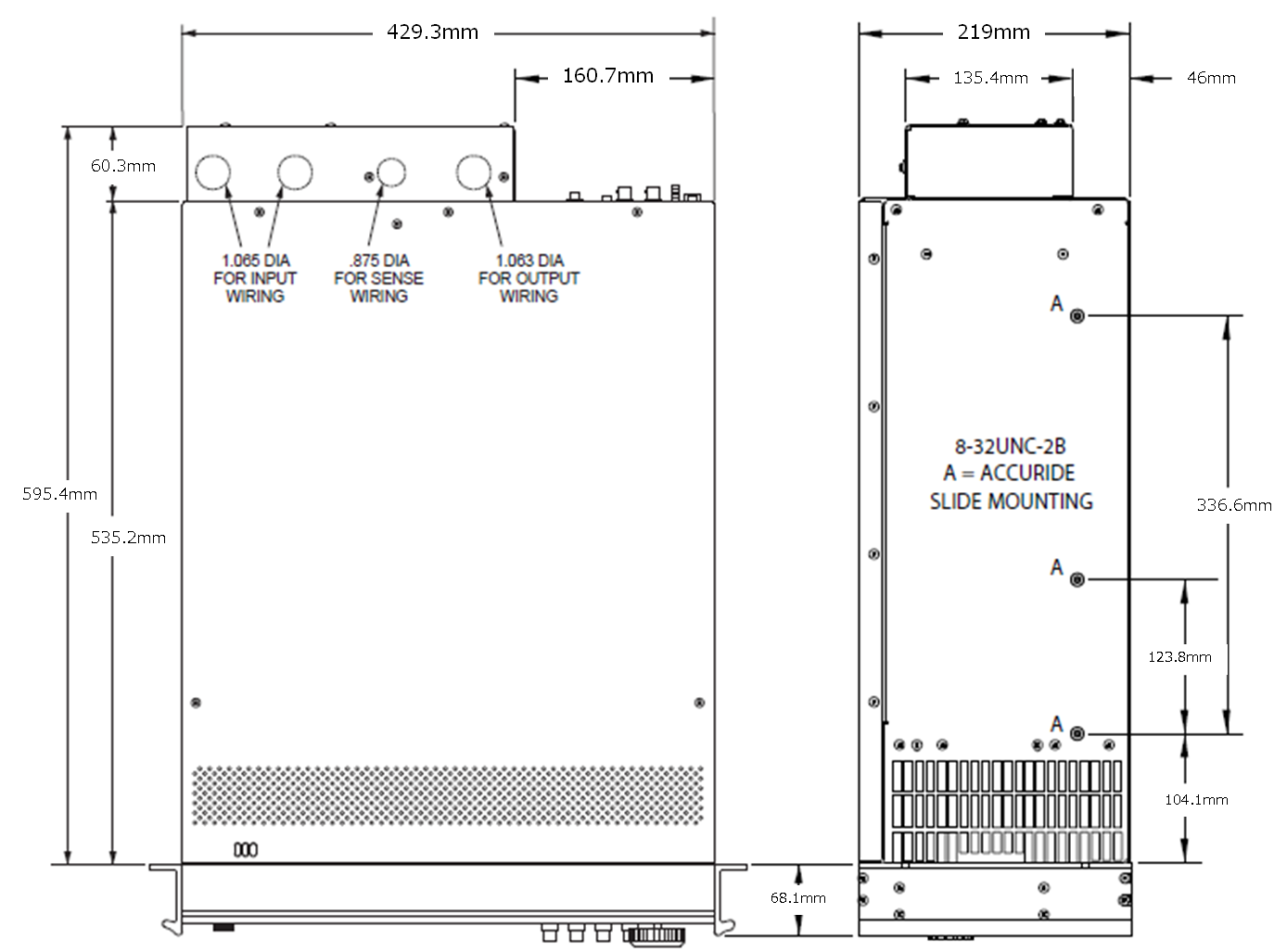

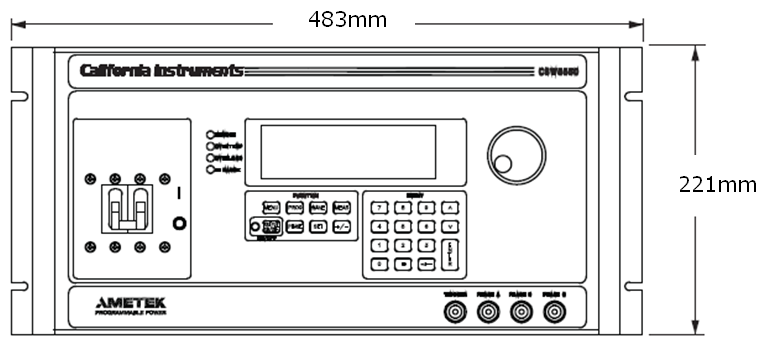

外寸図
オプション
CSWシリーズ オプション
| 品番 | 内容 |
|---|---|
| -160 | DO160/EUROCAEテストファームウェア/DO160A-Fソフトウェア |
| -411 | IEC61000-4-11 テストファームウェア |
| -413 | IEC61000-4-13 次数間高調波テストファームウェア |
| -704 | MIL-STD 704 A-F ソフトウェア & D,E ファームウェア |
| -A350 | Airbus A350試験ソフトウェア |
| -ABD | Airbus ABD0100.1.8テストソフトウェア |
| -AIRB | Airbus ABD0100.1.8, AMD24, A350 テストソフトウェア |
| -AMD | Airbus AMD24 テストソフトウェア |
| -B787 | Boeing 787 テストソフトウェア |
| -LAN | LAN インタフェースオプション |
| -MB | マルチコントロールオプション |
| -LF | 周波数制限オプション（～500Hz） |
| -RMS | ラックマウントスライド |
| -LKM | 複数台シャシー同期 マスター用 |
| -LKS | 複数台シャシー同期 スレーブ用 |
ラインアップ
CSWシリーズ ラインナップ
| 型番 | 内容 | 備考 |
|---|---|---|
| CSW5550 | 5550VA プログラマブル交流電源 | |
| CSW11100 | 11100VA プログラマブル交流電源 | 筐体2台並列接続仕様 |
| CSW16650 | 16650VA プログラマブル交流電源 | 筐体3台並列接続仕様 |
| CSW22200 | 22200VA プログラマブル交流電源 | 筐体4台並列接続仕様 |
| CSW27750 | 27750VA プログラマブル交流電源 | 筐体5台並列接続仕様 |
| CSW33300 | 33300VA プログラマブル交流電源 | 筐体6台並列接続仕様 |
ダウンロード
CSWシリーズ 和文カタログ
CSWシリーズ 英文データシート
英文マニュアル、制御ソフトなど（メーカーサイト）
https://www.powerandtest.com/power/ac-power-sources/csw-series
