Lake Shore Cryotronics Inc.（レイクショア / USA）
ホール素子 - トランスバース
オンラインストア掲載製品
Lake Shore社製ホール素子(トランスバース型)です。
株式会社東陽テクニカ 脱炭素・エネルギー計測部
phone03-3245-1103
Mail：keisoku[at]toyo.co.jp
特長

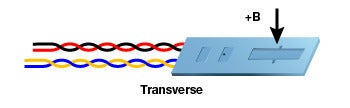

| リード線の色 | ||
|---|---|---|
| 赤 | ＋Ic | |
| 緑 | －Ic | （1070－黒） |
| 青 | ＋VH | |
| クリア | －VH | （1070－黄） |
（1ポイント）
| HGT-1010 | HGT-1020 | HGT-2010 | HGT-2101 | HGT-3010 | HGT-3030 | |
|---|---|---|---|---|---|---|
| 特長 | 汎用トランスバース型 | 汎用トランスバース型：高感度 | 低価格、高感度、表面実装 | 高品質トランスバース型：低温度係数、セラミックパッケージ | 高品質トランスバース型：セラミックパッケージ | |
| アクティブエリア | 円形 ：1.02mm （直径） |
円形 ：0.76mm （直径） |
0.127×0.127mm | 0.3mm （直径） |
円形 ：1.02mm （直径） |
|
| 入力抵抗 | 2Ω | 450～ 900Ω | 1Ω | 2Ω | ||
| 出力抵抗 | 2Ω | 550～ 1350Ω | 600～ 2000Ω | 1Ω | 2Ω | |
| 定格制御電流 Icn | 100mA | 1mA | 100mA | |||
| 最大制御電流 （ 25℃） |
250mA | 200mA | 10mA | 300mA | ||
| 磁気感度（ *） | 7.5mV/kG ～ 12.5mV/kG | 11mV/kG ～ 28mV/kG | 0.55mV/kG ～ 1.05mV/kG | 6mV/kG ～10mV/kG | ||
| 最大直線性誤差 （読み取りの％） （感度vs 磁場） |
±1.0％（－1T～1T） | ±1％（－1T～1T） ±2％（－2T～2T） |
±2％（－1T～1T） | ±1％（－3T～3T） ±1.5％（－10T～ 10T） |
±0.30％（－1T～1T） ±1.25％（－3T～ 3T） |
|
| 残留電圧（*） | ±100μV（最大） | ±2.8mV（最大） | ±2.8mV（最大） | ±50μV（最大） | ±75μV（最大） | |
| 動作温度範囲 | －40℃～＋100℃ | －40℃～＋125℃ | －40℃～＋100℃ | |||
| 磁気感度の 温度係数 |
-0.08%/℃(最大) | －0.06％/℃（最大） | －0.005％/℃（最大) | －0.04％/℃（最大） | ||
| オフセット電圧 の温度係数（*） |
±1μV/℃ | ±6μV/℃ | ±6μV/℃ | ±0.4μV/℃ | ±0.3μV/℃ | |
| 抵抗の温度係数 （approx） |
＋0.18 ％/℃ | ＋0.3％/℃ | ±0.3％/℃ | ＋0.15％/℃ | ＋0.18%/℃ | |
| 最適負荷抵抗 | 100Ω | 400Ω | 3kΩ | |||
| リード線 | 34AWG 銅線 （ポリナイロン絶縁） |
なし | 34AWG 銅線 （ポリナイロン絶縁） |
|||
| 校正データ | Ic=100mA時のホール電圧 （1ポイント） |
Ic=1mA時 のホール電圧 （1ポイント） |
未校正 | 3Tまでの校正 直線図（室温時） |
||
*lc=定格電流時
注）HGT-2100 にはリード線が付いておりません。表面実装タイプです。
＊ホール素子の修理はできません。取り扱いには十分注意ください。
