プログラマブル直流電源　SGシリーズ

プログラマブル直流電源　SGシリーズ

特長 仕様 ハードウェア構成 オプション ラインアップ ダウンロード

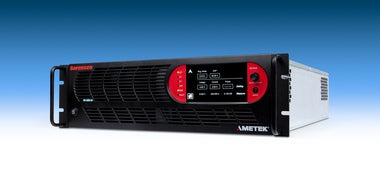

  • プログラマブル直流電源　SGシリーズ SGX SGX
  • プログラマブル直流電源　SGシリーズ SGI 3U SGI 3U

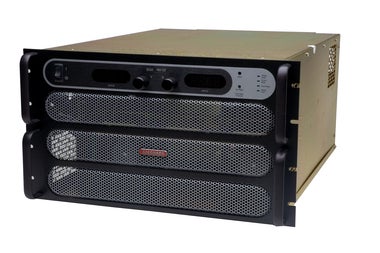

  • プログラマブル直流電源　SGシリーズ SGA 6U SGA 6U

SGI：2023年12月 販売終了予定
（後継機種：SGX）

並列で最大150kWの高密度ハイパワープログラマブル直流電源

SGシリーズは低ノイズ･低リップルが特長のスイッチングタイプのプログラマブル直流電源です。並列運転で最大150kW, 1000V, 6000Aに対応

株式会社東陽テクニカ　eモビリティ計測部
phone03-3245-1108
home電源トップページへ戻る
Mail：e-mobility[at]toyo.co.jp

特長

  • コンパクト設計 3U筐体で最大15kW、6U筐体で最大30kW
  • 並列接続で最大150kWまで拡張可能
  • 多彩な全90の最大電圧/電流のラインナップ　 (～1000V、～1200A/台)
  • 力率改善回路あり (力率 0.9以上)
  • 利用シーンに合わせた３シリーズ
    SGX(タッチスクリーン付き高機能)、SGI(高機能)、SGA(ローコスト)
  • リモートコントロールオプション
    Ethernet(LXI)、 GPIB、 RS-232c、 アナログ、 絶縁アナログ

SGX、SGIシリーズの特長

定電圧(CV)モード、 定電流モード(CV)モードに加え、定電力(CP)モードに対応

試験に最適なシーケンス機能搭載

SGIのシーケンス機能を利用したプログラミング例

仕様

SGシリーズ　仕様

出力

10～30V モデル 40～800V モデル
電圧制御精度 （フロントパネル） 　SGAモデル: +/- (0.5%fs + 1 digit)
　SGX&SGIモデル: 0.1% of set point
　　　　　　+ 0.1% of voltage rating		 　SGAモデル: +/- (0.5%fs + 1 digit)
　SGX&SGIモデル: +/- 0.1% of voltage at full scale
（アナログ） 　フルスケールの+/-0.25% 　フルスケールの+/-1.0%
（遠隔デジタル） 　フルスケールの+/-0.1% 　フルスケールの+/-0.1%
電流制御精度 （フロントパネル） SGX&SGIモデル: 0.1% of set point
　　　　　　+ 0.4% of current rating		 SGX&SGIモデル: +/- 0.4% of current at full scale
（アナログ） フルスケールの1.0% フルスケールの0.8%
（遠隔デジタル） フルスケールの+/-0.4% フルスケールの+/-0.4%
リップル&ノイズ
(電圧モード、代表値)		 　rms (20Hz～300kHz): 20mV
　p-p (20Hz～20MHz): 50～60mV
　*モデルごとの値はデータシートを参照ください		 　rms (20Hz～300kHz): 20～100mV
　p-p (20Hz～20MHz): 75～650mV
　*モデルごとの値はデータシートを参照ください
リップル(電流モード) フルスケールの±0.04%以下
立ち上がり時間（電圧） 10ms以下 (10%～90%、代表値) 100ms以下 (10%～90%、全負荷時、代表値)
立ち下がり時間（電圧） 無負荷時:100ms以下(90%～10%,代表値)
　100% CC負荷時:10ms以下(90%～10%,代表値)
　100% CR負荷時:10ms以下(90%～10%,代表値)
立ち上がり時間（電流） 20ms以下 (10%～90%、代表値)
立ち下がり時間（電流） 10ms以下 (90%～10%、代表値)
DC電流　スルーレート 45A/ms (代表値)
ラインレギュレーション 電圧モード　フルスケールの±0.05%
電流モード　フルスケールの±0.05%		 電圧モード　フルスケールの±0.01%
電流モード　フルスケールの±0.05%
ロードレギュレーション 電圧モード　フルスケールの±0.05%
電流モード　記載なし		 電圧モード　フルスケールの±0.02%
電流モード　フルスケールの±0.1%
過渡応答時間 1ms(50%～100%の負荷変動に対して、フルスケールの±0.75%以内に回復する時間)
効率(代表値) 87%
安定度(代表値) 設定値の±0.05%(30分のウォームアップ後8時間)
温度係数(代表値) 電圧　最大定格電圧の0.02%/℃
　電流　最大定格電流の0.03%/℃
フロート電圧 -端子とシャシー間電圧：±300Vまで
　(絶縁アナログインタフェースオプションを使用する事をお勧めします）
　直列接続で使用する場合は、電圧/電流を同じにしてください。
OVP フルスケールの+/- 1%

入力

10～30V モデル 40～800V モデル
入力電圧 3相3線式＋グラウンド
　　・AC208V/230V (動作範囲　AC187V～253V)
　　・AC380V/400V (動作範囲　AC342V～440V)
　　・AC440V/480V (動作範囲　AC396V～528V)
入力電流 PFオプションなし
　　・4kWモデル　20A @ 208V / φ
　　・8kWモデル　32A @ 208V / φ
　　・12kWモデル　47A @ 208V / φ		 PFオプションなし
　　・5kWモデル　24A @ 208V / φ
　　・10kWモデル　47A @ 208V / φ
　　・15kWモデル　71A @ 208V / φ
周波数 　47Hz ～ 63Hz
入力力率 0.9以上 PFオプション有　　　0.9以上
PFオプションなし
・AC208V/220V入力時　　0.75以上
　　・AC380V/400V入力時　　0.72以上
　　・AC440V/480V入力時　　0.69以上 　
ただし 50V, 1000Vモデルは 0.9以上

共通仕様

10～30V モデル 40～800V モデル
リモートセンシング 　電圧降下
　・10V、20Vモデル： 1V
　・30Vモデル：1.5V
　・40～100Vモデル：定格電圧の5%
　・160V以上のモデル：定格電圧の2%
並列運転 　同一電圧モデルを最大5台まで
直列運転 　最大2台まで

SGX、SGI、SGA比較表

機能 SGX SGI SGA
モジュラー設計 ○ ○ ○
高速トランジェント負荷 ○ ○ ○
並列接続 ○ ○ ○
アナログ＆デジタルサミング ○ ○ オプション
フロントパネルV/I制御 ○ ○ ○
タッチスクリーン ○ × ×
グラフィックディスプレイ - ○ ×
シーケンス機能 ○ ○ ×
設定保存・呼び出し ○ ○ ×
システムパワーリードアウト ○ ○ ×
定電力出力 ○ ○ ○
外部制御機能
アナログ ○ ○ ○
絶縁アナログ オプション オプション オプション
RS-232c ○ 〇 オプション
IEEE488.2 オプション オプション オプション
イーサネット ○ オプション オプション

ハードウェア構成

寸法、重量、図面など

一般仕様 3U 10-30V モデル 3U 40-1000V モデル 6U モデル
寸法（W×D×H） 483mm×714mm×133mm 483mm×671mm×133mm 483mm×691mm×267mm
重量 4kW/5kW　29kg SGX 5kW　27kg
SGI/SGA 5kW　18kg		 SGX 20kW　64kg
SGI/SGA 20kW　54kg
8kW/10kW　39kg SGX 10kW　34kg
SGI/SGA 10kW　27kg		 SGX 25kW　71kg
SGI/SGA 25kW　64kg
12kW/15kW　50kg SGX 15kW　41kg
SGI/SGA 15kW　36kg		 SGX 30kW　78kg
SGI/SGA 30kW　73kg

SGシリーズ　動作環境など

動作温度範囲 0～50°
保存温度範囲 -25～65℃
動作湿度範囲 相対湿度95%まで（結露しないこと）
動作高度範囲 5000フィート(約1500m）までフルパワー動作 ※5000フィートを超えると1000フィート毎に最大出力が10%低下し、40000フィートで動作しなくなります。

オプション

シリーズ型番 制御 電圧 シンボル 電流 入力電圧 リモートオプション プロセスオプション モディフィケーション
SG □ - □□ X □□ C - □□ □□ □□

制御

A アナログコントロール
I インテリジェンスコントロール
X タッチスクリーン付き高機能モデル

シンボル

X ～15kW用シンボル
/ 20kW～用シンボル

リモートオプション

0A リモートオプション無し
1A IEEE-488.2　＋　RS-232C
1C イーサネット　＋　RS-232C
1D 絶縁アナログコントロール
2A 1A　+　1D
2G 1C　＋　1D

プロセスオプション

AA オプション無し
AB ANSI/NCSL Z540-1　校正証明書（テストデータ含む）

モディフィケーション

AJ フロントパネルダストフィルター（3Uのみ）
CV 6Uモデル用　208V、400Hz入力オプション

アクセサリ

890-453-03 並列接続用ケーブル（最大5台まで）
K550212-01 3Uモデル用スライドレール
K550213-01 6Uモデル用スライドレール
K550568-01 フロントパネル用ダストフィルター（3U用のみ）
K551082-01 AC入力用カバーキット

ラインアップ

SGシリーズ　ラインナップ (電圧x電流マトリクス)

3U

電力 4kW / 5kW 8kW / 10kW 12kW / 15kW
電圧(V) 電流(A)
0 - 10 V 0 - 400 A 0 - 800 A 0 - 1200 A
0 - 15 V 0 - 267 A 0 - 534 A 0 - 801A
0 - 20 V 0 - 250 A 0 - 500 A 0 - 750 A
0 - 30 V 0 - 167 A 0 - 334 A 0 - 501 A
0 - 40 V 0 - 125 A 0 - 250 A 0 - 375 A
0 - 50 V 0 - 100 A 0 - 200 A 0 - 300 A
0 - 60 V 0 - 83 A 0 - 167 A 0 - 250 A
0-75V (SGeのみ) 0-67A 0-133A 0-200A
0 - 80 V 0 - 63 A 0 - 125 A 0 - 188 A
0 - 100 V 0 - 50 A 0 - 100 A 0 - 150 A
0 - 160 V 0 - 31 A 0 - 63 A 0 - 94 A
0 - 200 V 0 - 25 A 0 - 50 A 0 - 75 A
0 - 250 V 0 - 20 A 0 - 40 A 0 - 60 A
0 - 330 V 0 - 15 A 0 - 30 A 0 - 45 A
0 - 400 V 0 - 12 A 0 - 25 A 0 - 38 A
0 - 500 V 0 - 10 A 0 - 20 A 0 - 30 A
0 - 600 V 0 - 8 A 0 - 17 A 0 - 25 A
0 - 800 V 0 - 6.2 A 0 - 12.5 A 0 - 18.7 A
0 - 1000 V 0 - 5 A 0 - 10 A 0 - 15 A

6U

電力 16kW / 20kW 20kW / 25kW 24kW / 30kW
電圧(V) 電流(A)
0 - 10 V 0 - 1600 A* 0 - 2000 A* 0 - 2400 A*
0 - 15 V 0 - 1068 A* 0 - 1335 A* 0 - 1602 A*
0 - 20 V 0 - 1000 A* 0 - 1250 A* 0 - 1500 A*
0 - 30 V 0 - 668 A* 0 - 835 A* 0 - 1002 A*
0 - 40 V 0 - 500 A* 0 - 625 A* 0 - 750 A*
0 - 50 V 0 - 400 A* 0 - 500 A* 0 -600 A*
0 - 60 V 0 - 333 A 0 - 417 A 0 - 500 A
0-75V (SGeのみ) 0-267A 0-333A 0-400A
0 - 80 V 0 - 250 A 0 - 313 A 0 - 375 A
0 - 100 V 0 - 200 A 0 - 250 A 0 - 300 A
0 - 160 V 0 - 125 A 0 - 156 A 0 - 188 A
0 - 200 V 0 - 100 A 0 - 125 A 0 - 150 A
0 - 250 V 0 - 80 A 0 - 100 A 0 - 120 A
0 - 330 V 0 - 61 A 0 - 76 A 0 - 91 A
0 - 400 V 0 - 50 A 0 - 63 A 0 - 75 A
0 - 500 V 0 - 40 A 0 - 50 A 0 - 60 A
0 - 600 V 0 - 33 A 0 - 42 A 0 - 50 A
0 - 800 V 0 - 25 A* 0 - 31.2 A* 0 - 37.5 A*
0 - 1000 V 0 - 20 A* 0 - 25 A* 0 - 30 A*

*3Uユニットのパラレル接続によります
