ワイヤレス超音波厚さ計測システム
新商品
Broadsensワイヤレス超音波厚さ計測システムは、ワイヤレス超音波センサ、超音波プローブ、ワイヤレスゲートウェイで構成されています。ワイヤレス超音波厚さ計測システムは、腐食、浸食の監視、ボルトのプリロードおよび張力の測定と監視に最適です。業界最高のバッテリー効率により、センサは動的監視と長期監視の両方に使用できます。センサのバッテリーは、30 秒間隔の計測で 10 年以上持続します。
ワイヤレス超音波センサは、高精度で幅広い測定範囲を備えています。厚さの変化をリアルタイムで測定できるだけでなく、データロガー機能も備えています。リアルタイムモードでは、ユーザーは Broadsens のワイヤレスゲートウェイを介して、厚さ、ボルトの長さ (プリロードと張力) をリモートで測定できます。ワイヤレスゲートウェイは、何年にもわたる測定データを保存し、オプションでデータをクラウドにストリーミングできます。
特長
- 業界で唯一、10 年以上バッテリー寿命を備えた瞬時応答ソリューションで、重要なインフラ設備に最適
- 3 mm から 1,000 mm までの広い測定範囲
- 分解能 0.001 mm かつ、再現性 ±0.1 mmを実現（室温の場合）
- 交換可能な超音波プローブ
- IP67 防水等級で過酷な環境向けに設計
- ゲートウェイへの通信が不可能な場合にデータをダウンロードできるデータロガー機能
- 複数の WUT センサを同じゲートウェイに接続して並列監視
- 簡単なインストールと使用方法
- 高い費用対効果
仕様
| 項目 | 仕様 | |
|---|---|---|

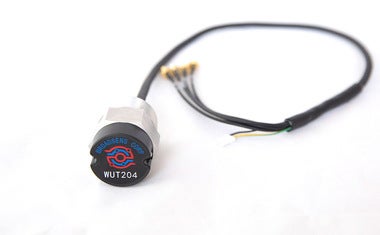

| WUT204 | ||
| チャンネル数 | 4 | |
| 測定間隔 | 30 秒ごと (オプション: 0.1 秒、0.5 秒、1 秒、3 秒、10 秒、30 秒、1 分) | |
| 分解能 | 0.001 mm | |
| 再現性 | ± 0.01mm（室温の場合） | |
| プローブとの接続コネクタ | SMAメスコネクタ付き750mmケーブル | |

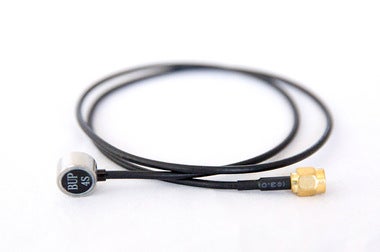

| 超音波プローブ | BUP4S（シングルエレメント）、長さ550mm、SMAオスコネクタ | BUP4D（デュアルエレメント） 長さ550mm、SMAオスコネクタ |
| 測定レンジ | 50 mm ～ 1,000 mm | 3 mm ～ 60 mm |
| 温度センサタイプ | PT 1000 温度センサ | |
| 精度（温度） | ± 1 ℃ | |
| バッテリー寿命 | 10年以上（30秒間隔で計測する場合）/ 7年以上（10秒間隔で計測する場合） | |
| 消費電力 | アイドル時：2.3 uA 10秒間隔 測定時：41 uA（平均） 30秒間隔 測定時：20 uA（平均） |
|
| 電力供給 | ER14335型バッテリーパック, 3,300mA容量, 交換可能 | |
| 無線プロトコル | 2.4GHz 超低消費電力（BLE） | |
| FCC ID/IC ID | X8WBC833M / 4100A-BC833M | |
| 無線送信距離 | 最大100m LOS (line of sight), 開空間 | |
| サイズ | WUT204-S （ネジ取付）：直径: 41mm、高さ: 56mm | |
| 重量 | 295g（同軸電源ケーブル含む） | |
| 材料 | ステンレス&工業用プラスチック | |
| 取付方法 | ネジ： 1"1/4 TP1 11.5 NPT | |
| 環境温度 | 動作温度：-40 ～ 85℃、保管温度: -20 ～ 50℃ | |
| 防水 | IP67 | |

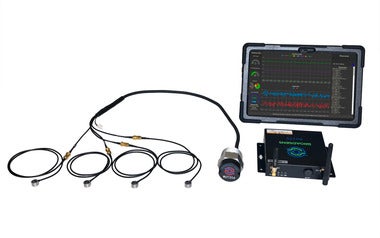

システム構成
事例紹介
- ボルトのプリロードと張力の監視
- パイプライン、製油所、その他の重要なインフラ設備における配管等の腐食や浸食の監視
