9110D 軸振動センサ校正器
タービン・圧縮機の状態監視用システムのメンテナンスに

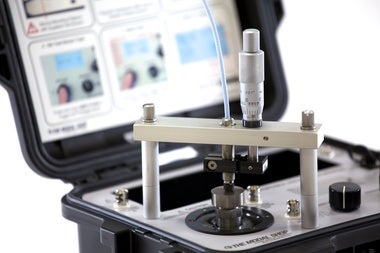

軸振動センサ校正器は、ポータブル振動校正器9110Dとオプションの治具(9100-PPA01/ 9100-PPASH)を組み合わせることで、回転体の軸振動計測で広く使用されている渦電流式変位センサの校正および軸振動監視装置のループチェックができます。
軸振動センサ（渦電流式変位センサ）は、石油精製、石油化学、電力会社、ガス精製のプラント内にあるガスタービン・蒸気タービン・遠心圧縮機などクリティカルな装置の軸振動・軸位置モニターのために多数使用され、米国石油協会が定めた規格API 670の「回転機械の監視・保護機器に関する要求事項」の中でも使用を義務付けられています。
一方で、これらセンサおよびセンサを含む監視システム全体を定期的にメンテナンスすることも、システムの信頼性を確保するために非常に重要となってきます。API 670では、軸振動センサを「周波数可変の校正器」を用いてチェックすることを規定しており、本製品はこの規格に準拠した校正が可能です。
本校正器では、軸振動センサに既知の振動（周波数・振幅はユーザが設定可能）を与えることができます。 センサからの出力信号を9110Dに入力することで、センサの感度値をディスプレイに表示できます。 また、センサ単体のチェックだけではなく、ケーブルやモニター装置までを含んだ監視システム全体のループチェックも可能です。 これにより、アラートやアラームが正常に動作するかを確認することができます。
本校正器を使用して監視システム全体をメンテナンスをすることで、装置の故障を未然に防ぐことができ、安全性の確保、装置のダウンタイム削減に寄与することができます。
特長
- 各周波数での動的(振動)校正が可能
- 5Hz ～ 10kHzの広帯域レンジ
- 渦電流式変位センサ単体だけではなく、監視システム全体（ケーブルやモニター装置までを含む）のループチェックが可能

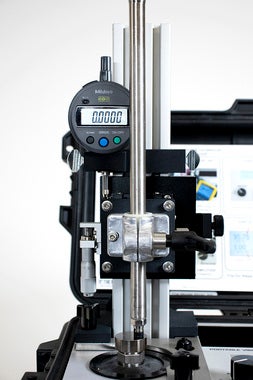

- オプションの治具に型式；9100-PPASHを使うと、センサをスリーブから外さずに直接9110Dに取り付け可能
- 被校正センサの感度を自動的に計算し、ディスプレイにて表示
- 大容量バッテリー内蔵（最大連続18時間動作）
- 堅牢な構造＆小型で持ち運びが容易
- USBフラッシュメモリを使用して校正結果を出力
- 500以上の校正データを内部メモリに記録（1データあたり30ポイント収録可）
- ISO 17025に準拠した書式の校正成績書を発行可能
仕様
一般仕様
| 周波数範囲（動作時、100グラム負荷） | 5 Hz ～ 10 kHz 420 cpm ～ 600 k CPM |
|---|---|
| 最大振幅レンジ（100 Hz、無負荷） | 196 m/s2 pk (20 g pk) 380 mm/s pk (15 in/s pk) 1.27 mm pk-pk (50 mils pk-pk) |
| 最大負荷 | 800 グラム |
システム精度
| 加速度（30 Hz ～ 2 kHz） | ±3 % |
|---|---|
| 加速度（7 Hz ～ 30Hz、2kHz ～ 10 kHz） | ±1 dB |
| 速度（30 Hz ～ 500 Hz） | ±3 % |
| 変位（30 Hz ～ 150 Hz） | ±3 % |
| 振幅線形性（100グラム負荷、100 Hz） | <1 % （10 g pkまで） |
| 歪み（100グラム負荷、30 Hz ～ 2 kHz） | <5 % THD （5 g pkまで） |
表示単位
| 加速度 | g pk, g RMS, m/s2 pk, m/s2 RMS |
|---|---|
| 速度 | mm/s pk, mm/s RMS, in/s pk, in/s RMS |
| 変位 | µm pk-pk, mils pk-pk |
| 周波数 | Hz, CPM |
入力 / 出力
| 被校正センサ入力 | 電圧, ICP |
|---|---|
| 外部入力（最大） | 1 V AC RMS |
| モニター用レファレンス出力（典型値） | 10 mV/g |
電源仕様
| 内部バッテリー | 12 VDC, 4 Ah |
|---|---|
| ACパワー | 100 - 240 V, 50 - 60 Hz |
| 動作バッテリー時間 | |
| 100グラム負荷、100 Hz、1 gpk | 18時間 |
| 100グラム負荷、100 Hz、10 gpk | 1時間 |
メモリ
| サイズ | 500までの校正データ |
|---|---|
| 一つの校正データ当たりのポイント数 | 30ポイントまで |
| センサ情報 | 型番、製造番号(SN)、軸(X,Y,Z)、ユーザノート |
| USBポート | USBメモリへの出力(FAT32) |
| 出力ファイルフォーマット | CSVファイル |
形状等
| 形状（H × W × D) | 22 cm × 30.5 cm × 28 cm |
|---|---|
| 重さ | 8.2 kg |
| センサマウント部のネジサイズ | 1/4-28 |
| 動作温度 | 0 ～ 50 ℃ |
付属アクセサリ
| PD-1320-01 | 取付用レンチ |
|---|---|
| 9100-PS01-TOYO | ACアダプタ |
| 081B20 | 1/4-28 to 1/4-28 取付ねじ |
| 081A08 | 10-32 to 1/4-28 取付ねじ |
| 080A118 | マグネット止め用マウントパット |
| 9110-USB | USBメモリ（校正成績書発行用ワークシート付き） |
推奨アクセサリ
| 9100-MNTKIT | 取付マウントアクセサリーキット (1/4-28、10-32、6-32、5-40及び接着、マグネット、カスタムネジパターンに対応） |
|---|---|
| 9105C | 校正及びシステムチェック用の加速度計及びシグナルコンディショナを提供 |
| 9100-MPPA01 | 非接触変位センサ用アダプタキット |
| 9100-PPA02 | 非接触変位センサ用ターゲット |
| 9100-BAT01 | バッテリー交換サービス |
アプリケーション
ガスタービン、蒸気タービン、遠心圧縮機の軸振動モニター
（業界は、主に石油精製、石油化学プラント、ガス、電力会社）
