9917C マイクロホン比較校正器
新製品
The Modal Shop社「マイクロホン比較校正器 9917C」は、精密コンデンサマイクロホンやアレイマイクロホンを、IEC 61094-5(*)に準拠した比較法により校正することができる製品です。

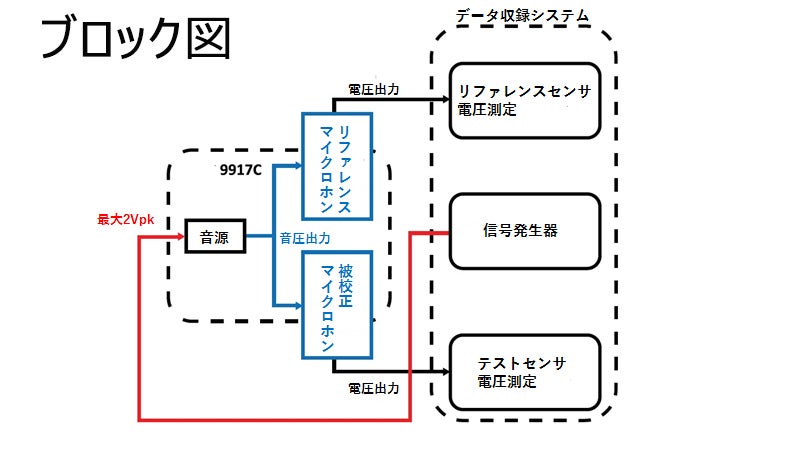

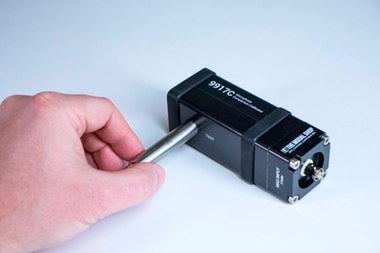

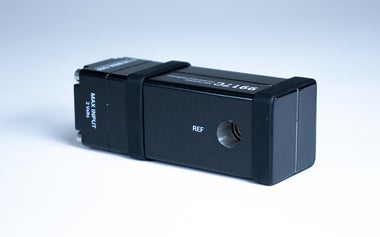

9917Cには、既知の感度のリファレンスマイクロホンと、被校正マイクロホンを接続します。 外部から電圧を入力し、内部のアクチュエータを駆動することで音圧を与え２つのマイクロホンの出力電圧を比較することで、被校正マイクロホンの感度が算出できます。
従来の静電アクチュエータ法とは異なり、グリッドキャップを付けたまま校正ができるため、ダイアフラムを損傷させるリスクが小さい点が特長です。また、アレイマイクも校正対象になります。
1/2インチだけでなく1/4インチのコンデンサマイクも、付属のアダプタを使用することで接続可能です。

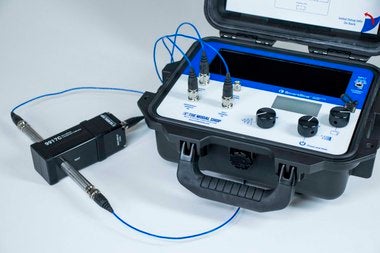

また、別売りの「音振動校正コントローラ 9000A」と組み合わせることで、マイクロホンを短時間で簡単に校正することができます。
(*) IEC 61094-5:「作業標準マイクロホンの比較法による音圧校正法」
特長
- IEC 61094-5で規定の、比較法による校正が可能
- コンデンサマイクだけでなく、アレイマイクも校正可能
- 広範囲の周波数で、短時間かつ簡単に校正可能
- グリッドキャップを取り付けたまま校正が可能(ダイアフラムの損傷リスク低減)
仕様
一般仕様
| 周波数範囲［1］ | 20Hz–10 kHz |
|---|---|
| 音圧校正値 確度［2］ | ±0.5dB |
| 1Pa出力時の入力電圧 (250Hzの場合) | 2.6mV |
| 1Pa出力時の入力電圧 (1kHzの場合) | 3.2mV |
| 1Pa出力時の入力電圧 (10kHzの場合) | 500mV |
| 歪み率 (%THD, 250 Hz, 94 dB SPL) | 1%以下 |
電気的仕様
| 最大入力電圧 | 2Vpk |
|---|
環境仕様
| 温度範囲(動作時) | 4.4℃～50℃ |
|---|---|
| 温度範囲(保管時) | -40℃～80℃ |
物理仕様
| 筐体材質 | アルミニウム |
|---|---|
| 形状（D x W x H)[3] | 119 x 41 x 41[mm] |
| 信号入力ポート | BNC（ジャック） |
［1］94 dB SPL (re. 20e-6 Pa)
［2］２つのマイクロホンのダイアフラムにおける最大音圧差
［3］BNCポート部分は除く
