USB デジタル加速度計 Digiducer™

USB デジタル加速度計 333シリーズ はシグナルコンディショナ及びADコンバータをセンサに内蔵しているため、PCまたはタブレットのUSB端子につなげるだけで簡単に振動計測を行うことができます。「333D01」はケーブル一体型、「333D05/06」はコネクタ型です。
ケース内部にあるセンサは圧電型加速度計を採用しているため、高分解能かつ幅広い周波数での測定が可能です。USB デジタル加速度計 333シリーズ は様々なアプリケーションの振動計測に活用できます。
対応するソフトウェアについてはこちらを参照ください。(WindowsmacOSiOSAndroid用のソフトウエアがございます)

333D01および485B39の
事例紹介はこちら

製品一覧を見る

特長

  • 堅牢かつダイナミックレンジが広い (圧電型加速度計を搭載)
  • データ収録器が不要
  • フラットな周波数特性 周波数範囲(±5%): 2 Hz ~ 8,000 Hz
  • 24bit ADコンバータ内蔵
  • PCやタブレットにて振動データを記録

仕様

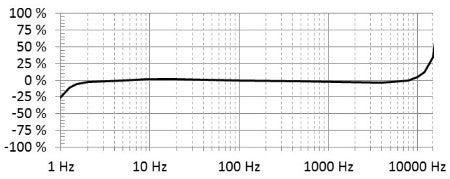

周波数特性カーブ(典型値)

主な性能

項目 333D01 333D05 333D06
感度[1] チャンネル A: 0.408 % FSV/(m/s2)
チャンネル B: 0.811 % FSV/(m/s2)
チャンネル A: 0.408 % FSV/(m/s2)
チャンネル B: 0.811 % FSV/(m/s2)
チャンネル A: 0.0882 % FSV/(m/s2)
チャンネル B: 0.1754 % FSV/(m/s2)
測定レンジ[2] チャンネル A: ±196m/s2 pk (±20g pk)
チャンネル B: ±98m/s2 pk (±10g pk)
チャンネル A: ±196m/s2 pk (±20g pk)
チャンネル B: ±98m/s2 pk (±10g pk)
チャンネル A: ±980m/s2 pk (±100g pk)
チャンネル B: ±490m/s2 pk (±50g pk)
ADコンバータ 帯域 (-3dB) 0.155 Hz ~ 22,900 Hz
周波数範囲(±5%) 2 Hz ~ 8,000 Hz
周波数範囲(±10%) [2] 1.5 Hz ~11,000 Hz
周波数範囲(±3dB) [2] 0.9 Hz ~ 15,000 Hz
共振周波数 25,000Hz 以上
取付共振[2] 17,400Hz
取付共振の利得[2] 200%
広帯域分解能(1Hz ~ 10,000Hz) 0.0245 m/s2 pk
非線形性 2% 以下
横軸感度[2] 5 % 以下

環境性能

耐衝撃性 68,647 m/s2 pk (7,000 g pk)
温度範囲 -10 ~ +70 ℃
温度係数 0.18 % / ℃
防水 IP67

電気仕様

通信規格 USB 2.0 Full Speed
消費電力[2] 45 mA 以下
内部 ACコンバータ 24 bit
サンプルレート 24 bit @ 48, 44.1, 32, 22.05, 16, 11.025, 8 kHz
16 bit @ 48, 44.1, 32, 22.05, 16, 11.025, 8 kHz

物理的仕様

サイズ(六角) 25.4 mm
サイズ(高さ) 66.0 mm 63.2 mm
重さ 131 グラム 122 グラム
取付ネジ 1/4 – 28 UNF
締付トルク 2.7 Nm ~ 6.8 Nm
感受素子 圧電 セラミック
受感部構造 シェア型
センサ筐体材質 ステンレススチール
シール 溶接密封
コネクタタイプ ケーブル一体型 M12-4P/M
ケーブル USB-A(2.9m) USB-Aケーブル (1m) / USB-Aケーブル (3m) / USB-Aコイルケーブル (3m) / USB-Cケーブル (1m) / USB-Cケーブル (3m)

[1]FSV = Full Scale Value
[2]典型値

事例紹介

  • ベアリング等の機器診断
  • 振動モニタリング
  • 建造物の振動計測
  • 地盤振動計測
  • 回転機器のトラッキング解析、バランシング検査
