Dragonfly®圧電型動ひずみセンサ

Dragonfly®圧電型動ひずみセンサ

特長 仕様
  • Dragonfly®圧電型動ひずみセンサ Dragonfly側面図 Dragonfly側面図
  • Dragonfly®圧電型動ひずみセンサ Dragonfly電荷出力型 Dragonfly電荷出力型

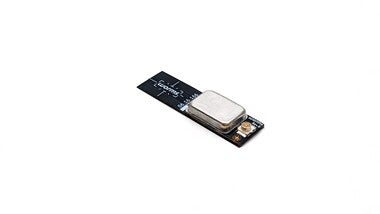

  • Dragonfly®圧電型動ひずみセンサ Dragonfly定電流駆動型（IEPE） Dragonfly定電流駆動型（IEPE）

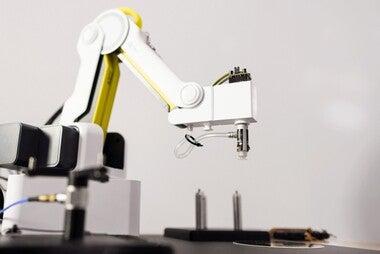

  • Dragonfly®圧電型動ひずみセンサ Dragonfly貼付例① Dragonfly貼付例①
  • Dragonfly®圧電型動ひずみセンサ Dragonfly貼付例② Dragonfly貼付例②
  • Dragonfly®圧電型動ひずみセンサ Dragonfly貼付例③ Dragonfly貼付例③
新商品

Dragonflyは薄さわずか0.2mmながら、従来のひずみゲージの約1,000倍の高感度を有する圧電型動ひずみセンサです。この革新的なセンサは、状態監視や研究開発の領域で、様々な用途に対応するために設計されています。

特長

  • 厚さわずか0.2mmながら、ひずみゲージの約1,000倍の感度
    • 「Dragonfly」は、世界最薄の圧電セラミック薄膜から生み出される、インテグレーション・性能・測定コストの観点で最適化された、動ひずみ測定の新たなソリューションです。
  • 曲面への貼付が可能
    • その薄さにより、曲面への貼付が可能となりました。最小半径2cmの曲面に対応できます。
  • 電荷出力、定電流駆動（IEPE）の両方に対応
    • 小型、軽量を重視した電荷出力タイプの他に、定電流駆動（IEPE, ICP）にも対応、電荷出力型の弱点であるケーブルノイズやケーブル容量の影響を克服し、長いケーブル長での計測にも対応します。

仕様

Dragonfly®圧電型動ひずみセンサ

Dragonfly電荷出力型
（チャージアンプ使用時）

Dragonfly定電流駆動型
（IEPE, ICP対応）

Dragonflyロングタイプ
定電流駆動型（IEPE, ICP対応）
感度 （25℃時）※±10% -16.4 [pC/με] 1.05 [mV/µε] 1.05 [mV/µε]
温度偏差（±40℃範囲）[％/K] -0.032 -0.032 -0.032
測定レンジ [µε] ±3,000 ±3,000 ±3,000
温度範囲 [℃] -40 ～ +140 -40 ～ +125 -40 ～ +125
周波数範囲 [Hz] 0.01 ～ 45k 0.02 ～100k 0.02 ～100k
ノイズフロア（0.02 to 10Hz）[nε] 4.4 27 27
ノイズフロア（10 to 20kHz）[nε] 6.0 15 15
重さ [g] 0.1 0.7 0.7
受感部サイズ[mm] 3 x 8 x 0.2 3 x 8 x 0.2 3 x 8 x 0.2
全体サイズ [mm] 29 x 8.2 x 1.5 29 x 8.2 x 1.5 95 x 12 x 2.5
最小曲げ半径（圧電素子部）[mm] 20 20 20
