UML File Diagram |
![](https://assets.toyo.co.jp/files/user/img/contents/ss/images/image_toyo_ss_img_all_line_indigo.gif.gif?v=1441146073)

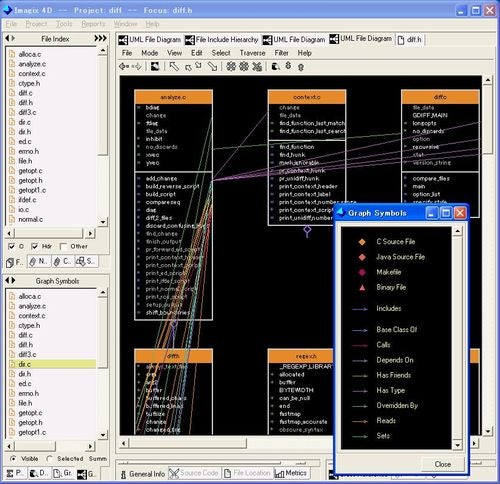

同じUMLダイアログの形式を使用して、ファイルレベルのパッケージ/メンバの情報を表示させることができます。ここではUML File Diagram内のボックスにはファイルが表示されています。UML Class Diagramと同様に、メンバがパッケージレベルおよびメンバレベルの関連とともに表示されます。ファイル内に実際に定義されているシンボルは白い色で リストされ、ファイル内に宣言されたシンボルは明るい灰色のテキストを使用して示されます。
File Diagramにおいて、ファイルボックスを結ぶ濃い紫色の線はインクルードの関係を示します。より細い線は、メンバ間の関係(関連)を示します。どのタ イプの関連を表示するかは制御が可能です。関連を使って、シンボルおよびそのファイル間での依存関係を追跡することができます。
