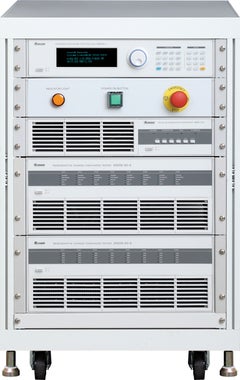

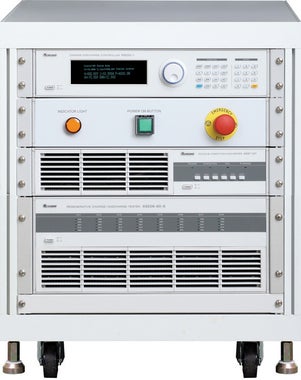

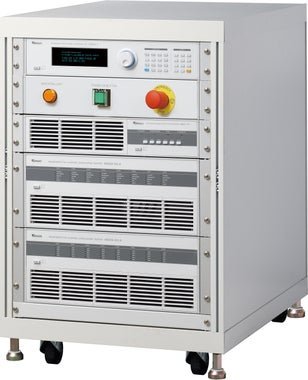

電力回生式・充放電試験システム T17020 シリーズ
NEW
T17020は二次電池モジュール/パックの高精度充放電試験システムです。
高効率の双方向電力変換器を具備し、省エネ・省スペースで信頼性の高い充放電試験を可能にします。
モジュール・パック電池の受入検査や出荷検査のみならず、容量検査や性能検査など生産工程での試験に最適です。
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
home電源トップページへ戻る
Mail:keisoku[at]toyo.co.jp
特長
省エネ試験を実現
バッテリーからの放電電力を回生し、別チャンネルの充電電力にリサイクル
余剰電力はDC/AC 双方向コンバータにより系統へ電力回生

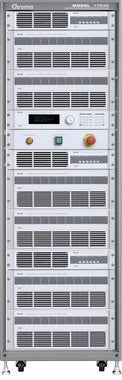

モジュール追加による柔軟なスケールアップ
1コントローラで最大60ch まで拡張可能
チャンネル並列接続により、最大2600A までの大電流試験にも対応
8ch
16ch
48ch
並列運転により各種出力のUUTに対応
並列運転機能により多彩なch構成が可能であり、UTTの仕様に応じた装置の変更が可能
充実したソフトウェア
チャンネル・グループ毎の充放電サイクル試験設定・制御に加えて、恒温恒湿槽と連動させた自動試験、データ計測とレポート化までの機能を提供
二次電池の充放電試験の効率を飛躍的に向上させます
恒温恒湿槽連携
温度/湿度制御下での自動充放電試験に対応
安全機能
試験対象器の過電圧、過電流、過昇温を検知し、安全に試験を終了
不測の電源喪失時も直近60分の試験データを保存
高速切替時間 10ms
最大レンジでの充電⇔放電を10ms で高速切替
オーバーシュートも抑制
仕様
充放電テストモジュール | |||||||
---|---|---|---|---|---|---|---|
電圧 | 20V | 60V | 60V | 60V | 100V | 200V | 500V |
電流 | 65A | 12A | 62.5A | 62.5A | 50A | 30A | 13A |
電力 | 1.25kW | 600W | 1.25kW | 2.5kW | 2.5kW | 2.5kW | 2.5kW |
チャネル数 | 4 ~ 40 | 8 ~ 56 | 4 ~ 40 | 4 ~ 24 | 4 ~ 24 | 4 ~ 24 | 4 ~ 24 |
最大電力(並列時) | 50kW | 33.6kW | 50kW | 60kW | 60kW | 60kW | 60kW |
最大電流(並列時) | 2600A | 728A | 2500A | 1500A | 1200A | 720A | 312 |
充放電・仕様(チャネルあたり) | |||||||
---|---|---|---|---|---|---|---|
出力電圧範囲 | 0 ~ 20V | 0 ~ 60V | 0 ~ 60V | 0 ~ 60V | 0 ~ 100V | 0 ~ 200V | 0 ~ 500V |
制御精度 | 0.1% + 0.05% F.S. | ||||||
制御分解能 | 0.5mV | 1mV | 1mV | 1mV | 3mV | 5mV | 10mV |
出力電流範囲 | 0 ~ 65A | 0 ~ 13A | 0 ~ 62.5A | 0 ~ 62.5A | 0 ~ 50A | 0 ~ 30A | 0 ~ 13A |
制御精度 | 0.1% + 0.05% F.S. | ||||||
制御分解能 | 5mA | 1mA | 5mA | 5mA | 5mA | 5mA | 1mA |
出力電力範囲 | 0 ~ 1.25kW | 0 ~ 600W | 0 ~ 1.25kW | 0 ~ 2.5kW | 0 ~ 2.5kW | 0 ~ 2.5kW | 0 ~ 2.5kW |
制御精度 | 0.2% + 0.1% F.S. | ||||||
制御分解能 | 0.1W | 0.1W | 0.3W | 0.3W | 0.5W | 0.5W | 0.5W |
計測仕様(チャネルあたり) | |||||||
---|---|---|---|---|---|---|---|
計測電圧範囲 | 0 ~ 20V | 0 ~ 60V | 0 ~ 60V | 0 ~ 60V | 0 ~ 100V | 0 ~ 200V | 0 ~ 500V |
計測精度 | 0.2% + 0.02% F.S. | ||||||
計測分解能 | 0.5mV | 1mV | 1mV | 1mV | 3mV | 5mV | 10mV |
計測電流範囲 | 0 ~ 24A / 0 ~ 65A |
0 ~ 4.8A / 0 ~ 13A |
0 ~ 24A / 0 ~ 62.5A |
0 ~ 24A / 0 ~ 62.5A |
0 ~ 20A / 0 ~ 50A |
0 ~ 12A / 0 ~ 30A |
0 ~ 4.8A / 0 ~ 13A |
計測精度 | 0.1% + 0.05% F.S | 0.05% + 0.05% F.S. | 0.1% + 0.05% F.S. | ||||
計測分解能 | 5mA | 1mA | 5mA | 5mA | 5mA | 5mA | 1mA |
計測電力範囲 | 0 ~ 1.25kW | 0 ~ 600W | 0 ~ 1.25kW | 0 ~ 2.5kW | 0 ~ 2.5 kW | 0 ~ 2.5kW | 0 ~ 2.5kW |
計測精度 | 0.12% + 0.07% F.S. | ||||||
計測分解能 | 0.1W | 0.1W | 0.3W | 0.3W | 0.5W | 0.5W | 0.5W |
一般仕様 | |||||||
---|---|---|---|---|---|---|---|
保護機能 | UVP / OCP / OPP / OTP / FAN / Short | ||||||
V/I温度係数 | 50ppm / ℃ | ||||||
寸法(W×H×D)mm | 428 × 177 × 601 | 428 × 177 × 700 | |||||
重量 | 約39kg | 約37kg | |||||
動作温度 | 0℃ ~ 40℃ | ||||||
動作湿度 | 10% ~ 90% RH、結露無きこと | ||||||
安全&EMC | CE |
充放電テストモジュール・出力電圧/電流範囲
低電圧領域電充放電流範囲
システム構成
- 充放電コントローラ:
- システムの制御機構。最大60 チャンネルの独立制御が可能で、Ethernet 経由での遠隔制御も可能にします。
また、簡便な充放電設定はフロントパネル操作でも可能です。
10ms/ チャンネルでのデータ記録も行います。
- DC/AC双方向コンバータ:
- 高効率な双方向コンバータ。バッテリーからの放電電力をAC へ変換し、電力系統へ回生します。
力率0.9 以上、電力回生効率は最大85% と高効率でありながら、
全高調波歪5% 未満と綺麗なAC 電力を生成し省エネに貢献します。
- 充放電テストモジュール:
- バッテリー充放電を行うメインモジュールです。
CC,CV,CP, 任意波形充放電に加え、DCIR、各セルのバッテリー電圧/ 温度計測も可能です。
充電⇔放電の電流切替時間は10ms と高速応答でありながらオーバーシュートを抑えた高精度テストモジュール です。
チャンネルの並列接続により構成変更を行うことで、大電流へも対応可能です。
- チャネル番号
- 充電ステータス表示
- 放電ステータス表示
- UUT接続表示
- 並列表示
- 不具合表示
- 電源スイッチ
- チャネルDIPスイッチ
- 並列コネクタ
- 温度測定ターミナル
- 電圧測定ターミナル
- 充放電入出力コネクタ
- 充電出力コネクタ
- コントローラコネクタ
- DC BUSターミナル
- AC入力
