EA - Elektro Automatik GmbH & Co. KG(エレクトロオートマティック / ドイツ)

大容量 電力回生式・双方向直流電源装置 PSB10000WR 4Uシリーズ

わずか4U(178mm)・50kgの筐体で±30kWの双方向出力!

1台あたり30kWの大容量双方向出力を、わずか4Uのコンパクトさで実現いたしました。直列運転をすることなく最大2000Vの高電圧出力、並列運転による最大1920kWの大電力システムの構築など、昨今の高電圧・大容量化ニーズに最適な装置です。
装置への入力は三相200V系、400V系どちらにも対応しており、国内外の様々な環境下で同一製品の使用が可能で、3Uモデル(5kW/10kW/15kW)との並列運転も可能な為、拡張性にも優れております。
また、任意波形やシーケンス出力による複雑な波形出力だけではなく、リアルバッテリーシミュレーションソフトウェアによる実バッテリーの動的出力模擬など、充実のプログラミング機能で多種多様化する試験要件に幅広く対応します。

世界標準のプログラマブル直流電源 EA Elektro-Automatik

世界各国の自動車メーカーで圧倒的な導入実績を誇るEA(EA Elektro-Automatik)のソリューションや製品をご紹介しています。
幅広い開発領域に対応したEAの直流電源ソリューションを詳しく解説しているお役立ち資料などもダウンロードいただけます。
リンク:EA社の直流電源ソリューション

株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
home電源トップページへ戻る
Email:keisoku[at]toyo.co.jp

特長

  • わずか4U(178mm)、50kgの超コンパクト・軽量な筐体
  • 1台あたり30kWの大容量双方向直流電源
  • 三相200V/400Vどちらの系統電圧でも使用可能
    ※三相200V入力時は、 1台あたり18kW双方向出力となります
  • 10V~2000Vまでの豊富なラインナップ
  • 最大64台、1920kWまでの並列接続が可能
  • 3Uモデル(5kW/10kW/15kW)との並列運転も可能
  • 業界最高レベル最大96.5%の電力回生率と0.99以上の力率

【ご使用例:大容量車載モータ試験ベンチのバッテリーシミュレータとして】

36U / 180kWバッテリシミュレータ

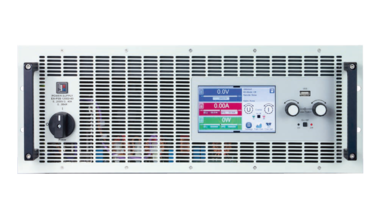

【フロントパネルイメージ】

出力の設定はフロントパネルの大型LCDタッチパネルおよびダイヤルにて行います。
また、オンサイトでの任意波形・シーケンスの設定も可能です。XY table機能を使用されますと、バッテリーカーブ・FCカーブ・PVカーブを設定頂き、各種模擬電源としてもご使用頂けます。
シーケンス・XY table機能においてはcsvファイル形式での波形の出力および書込みが可能で、ロギング用USBポートから波形を読込ませることもできます。

【外部制御用ソフトウェア EA Power Control】

本体にUSB/Ethernet/アナログインターフェースを標準装備しており、ソフトウェアEA Power Controlをご使用頂いての外部制御が可能です。インターフェースはオプションでRS232, CAN, Modbusなども追加することができます(オプション参照)。
ソフトウェアは標準添付となり、出力値の設定・コマンド送受信が可能です。拡張ライセンス(有償)による機能拡張を使えば、外部制御による任意波形機能・グラフ機能・複数台コントロール機能も追加されます。

仕様

項目 仕様
出力仕様
出力モード CC, CV, CP, CRモード
制御精度 <0.05% of FS (CV)、<0.1% of FS (CC)、<1% of FS (CP)
ロードレギュレーション
(0-100%)
<0.05% of FS (CV)、<0.1% of FS (CC)
ラインレギュレーション
(208V-480V AC±10%)
<0.01% of FS (CV)、<0.01% of FS (CC)
立上り/立下り時間 CVモード 10-90% 最大20msec
     90-10% 最大20msec
CCモード 10-90% 最大10msec
     90-10% 最大10msec
入力仕様
AC入力 3相 208V±10%、380V-480V±10%
周波数 45-66Hz
力率 0.99以上
一般仕様
保護モード 過電圧保護(OVP)、過電流保護(OCP)
過電力保護(OPP)、高温保護(OT)、入力異常(PF)
効率 約95%(モデルにより異なります)
動作温度 0 ~ 50℃
保存温度 -20 ~ 70℃
湿度 <80%、結露無きこと
高度 2000m以下
外形寸法 483mm(W)×178mm(H)×785mm(D)
重量 約50kg
並列運転 最大64台
外部インターフェース USB/Ethernet/アナログ 標準装備
その他:オプションの項をご参照下さい

オプション

外部インターフェースオプション(USB/Ethernet/アナログ標準装備)

モデルコード 内容
IF-AB-RS232 RS-232 インターフェース
IF-AB-CAN CAN インターフェース
IF-AB-CANO CANopen インターフェース
IF-AB-ECT EtherCAT インターフェース
IF-AB-MBUS1P Modbus TCP インターフェース
IF-AB-PBUS Profibus DPV1 インターフェース
IF-AB-PNET1P Profinet-IO インターフェース

ソフトウェア拡張オプション(外部制御による任意波形発生機能など)

モデルコード 内容
LIC-S EA Power Control拡張ライセンス(1ライセンス)
LIC-M EA Power Control拡張ライセンス(5ライセンス)

ラインアップ

PSB10000シリーズ

モデルコード 電圧 電流 容量
 PSB10010-1000WR 0-10V ±1000A ±10kW
 PSB10060-1000WR 0-60V ±1000A ±30kW (三相400V時)
±18kW (三相200V時)
 PSB10080-1000WR 0-80V ±1000A
 PSB10200-420WR 0-200V ±420A
 PSB10360-240WR 0-360V ±240A
 PSB10500-180WR 0-500V ±180A
 PSB10750-120WR 0-750V ±120A
 PSB10920-125WR 0-920V ±125A
 PSB11000-80WR 0-1000V ±80A
 PSB11500-60WR 0-1500V ±60A
 PSB12000-40WR 0-2000V ±40A
