D&V Electronics Ltd. (ディーアンドヴィーエレクトロニクス/カナダ)

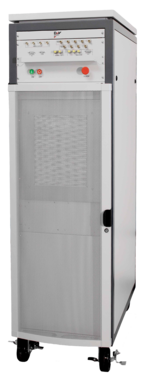

高速応答 双方向DCエミュレータ
☆新製品
最大10 kV/msの高速応答DCエミュレータ
本製品は高速応答可能な大容量(100 kW~)双方向DC電源です。 出力帯域が最大20 kHz、電圧スループットが最大10,000 V/msと超高速な応答性を有しています。DCバスへのリップル重畳や、外部機器との連携でp-HIL (Power Hardware In the Loop)として使用するために十分な性能がございます。
(株)東陽テクニカ 理化学計測部
phone03-3245-1103
e-mail：keisoku[at]toyo.co.jp
特長
- ±100 kW, 500 V, ±500 Aの大容量モデル (MODEL 105050)
- 直列、並列接続（~1.3 MW)による拡張性あり
- 最大周波数帯域20 kHz、最大電圧スループット10,000 V/ms
- 外部指令から出力までの遅延は1 us以内 → p-HILアプリに最適
- 効率90%以上、力率0.98以上の高効率電源
アプリケーション事例
- EVやHEVのバッテリー、コンポーネントの試験
- DCマイクログリッドの模擬
- 電動航空機の動力並びにコンポーネント試験
- HIL試験用のパワーモジュール
仕様
MODEL 105050
| 項 目 | 仕 様 |
|---|---|
| 出力 | ±100 kW |
| 電流 | ±500 ADC |
| 電圧 | 0 - 500 VDC |
| 周波数帯域 | >20 kHz |
| 電流リップル (rms) | 150 mAまたは設定値の0.25%以下 |
| 電圧誤差 | 250 mVまたは設定値の0.25%以下 |
| 電流誤差 | 300 mAまたは設定値の0.3%以下 |
| 運転モード | Source: Voltage, fast voltage ( >10V / μs ) Load: CV, CC, CP CR ( >10A/μs ) |
| 効率 | 90%以上 |
| 力率 | > 0.98 |
| インターフェイス | CAN, アナログ、ファイバー |
| 入力 | 3相4線 480 VAC, 150 A, 60 Hz |
| 冷却 | 水冷 |
| サイズ (WxDxH) | 585 x 1067 x 1905 (mm)W |
| 重量 | 454 kg |
※その他の容量・電圧レンジの製品もございますのでお問い合わせください。
