D&V Electronics Ltd. (ディーアンドヴィーエレクトロニクス/カナダ)
モーターエミュレータ
☆新製品

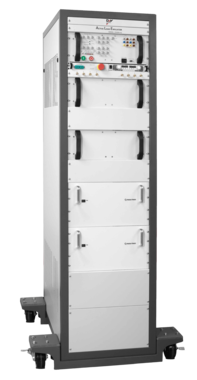

インバーター開発向けモーター模擬装置
本製品は電力ラインも含めてモーターの動作を模擬することができるエミュレータです。インバーターの試験に使用することができます。実機のモーターの完成を待たずにインバーターの評価が行えるため、開発期間の短縮に役立ちます。
(株)東陽テクニカ 理化学計測部
phone03-3245-1103
e-mail：keisoku[at]toyo.co.jp
特長
- ユーザーが定義したモーターモデルに基づいて3相電力や回転位置信号、温度などの模擬が可能。
- バッテリーエミュレータも内蔵しているため、ラック1本でインバーターの入出力をカバー。また内部で電力循環を行うことで消費電力の低減を実現。
- 1本のラックでモーター2台分の模擬ができるモデルあり。3相以上の多相モーターにも対応。
- 専用の制御ソフトウェアより運転状態の設定が可能。
- HILシステムとの連携をすることで、より詳細なモーターモデルに基づいた制御が可能。
ポイント1
モーターの実機がなくてもインバーターの試験が可能。開発のフロントローディングに役立ちます！
アプリケーション事例
- EVやHEVのバッテリー、コンポーネントの試験
- DCマイクログリッドの模擬
- 電動航空機の動力並びにコンポーネント試験
- HIL試験用のパワーモジュール
ポイント2
バッテリーシミュレータ内蔵で省スペース、小消費電力を実現！
| 本製品 | 競合製品 | |
|---|---|---|
| 250 kWシステムに対する消費電力 | 60 kW | 100 kW |
| 装置サイズ | 小さい | 大がかり |
| コスト | 低い | 高い |
仕様
| 項目 | MODEL 150500-A1 | MODEL 250500-A2 | |
|---|---|---|---|
| Motor A | Motor B | ||
| Motor Emulator | |||
| モータ数 | 1 | 2 | |
| 基本周波数 | DC – 1,500 Hz | ||
| AC連続電流 | 350 Arms | ||
| ACピーク電流 | 550 A (30 秒間) | ||
| モータ電圧 | 0 - 365 Vrms, L-L | ||
| モータータイプ | PM同期モータ、誘導モータ | ||
| 回転方向 | CW / CCW | ||
| 極数 | 2 – 24 | ||
| 転センサ模擬 | エンコーダ、レゾルバ | ||
| モータインダクタンス | 30 uH – 400 uH | ||
| 温度センサ模擬 | 2 CH、0-5 V出力 | ||
| 内蔵バッテリーエミュレータ | |||
| バッテリ電圧 | 最大500 VDC | ||
| 連続電流 | -300 – 300 ADC | ||
| ピーク電流 | -430 – 430 ADC (30秒間) | ||
| 最大連続出力 | 150 kW | 合計250 kW (150 kW/モータ) | |
| 設備要求等 | |||
| 入力電源 | 3相 480 / 380 / 208 VAC | ||
| 入力電流（各相） ( 480/380/208 VAC) |
75 A / 125 A / 150 A | 100 A / 150 A / 200 A | |
| 単相入力電源 | 120 / 240 VAC, 15 A | ||
| 最大消費電力 | 45 kW @500 VDC | 60 kW @ 500 VDC | |
| 冷却 | 液冷 15.2 L/min @0.28 Mpa |
液冷 22.8 L/min @0.28 Mpa |
|
| サイズ (WxDxH, mm) | 585 x 991 x 1905 | 585 x 991 x 2185 | |
| 重量 | 450 kg | 820 kg | |
※この他の仕様についてもカスタマイズ対応等承りますのでご相談ください。
