AMETEK Programmable Power（アメテック / USA）
回生型･系統模擬電源装置 MX-SNK/RS-SNKシリーズ
ワイドレンジ・プログラマブル直流電子負荷！

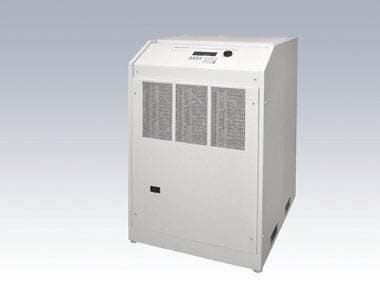

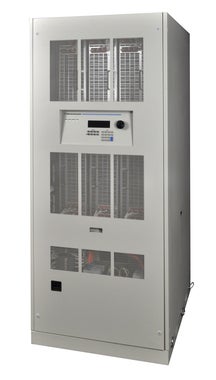

MX-SNK、RS-SNKシリーズは、大容量の電力回生型のDC/AC双方向電源です。
パワーコンディショナの系統連系試験に対応しており、さらにDC双方向機能を用いると蓄電池のシミュレータにもなります。
株式会社東陽テクニカ eモビリティ計測部
phone03-3245-1108
home電源トップページへ戻る
Mail：e-mobility[at]toyo.co.jp
特長
- 15kVA ～ 540kVAのシステム構成が可能
- AC出力（単相/3相）だけでなく、DCやAC+DC出力など多彩な出力設定が可能
- 出力と同定格のシンク機能（100%の逆潮流）可能
- 50次までの高調波出力並びに測定機能
- 最新のDSPテクノロジーを使ったコントローラーを搭載し、任意の波形での試験が可能
- 周波数、各種電流/電圧/電力、位相、クレストファクタなどの各種測定が可能
- 直感的な操作を採用したコントロールソフトウェアが標準装備
- 16Hz～1,000Hzの周波数出力で、広範囲なアプリケーションに対応
- 各種コンプライアンステスト対応したテストプロファイルを用意
専用ソフトフェアのコントロール画面
本体貼付の専用アプリケーションソフトにより、複雑な条件のテストも簡単に行えます。
任意の波形設定機能に加え、時系列の動的シーケンス設定も可能です。系統連系試験に求められる電圧/周波数変調や、瞬低・位相急変も容易に設定可能です。さらに3相試験時は、各相ごとに個別の動的シーケンス設定が可能です。
FTR（LVRT）試験
PVインバータなど分散型電源の導入が進み、瞬低時でも系統から解列せずに運転を継続する機能が重要になっています。通常のAC電源では発生する大きな逆潮流のため安全に試験ができないため、抵抗負荷などで電力を消費させますが、本来発生している突入電流が観測できないケースがあります。MX-SNKシリーズは、最大電力まで逆潮流を吸い込めるため、抵抗負荷を使わず安全に実際の系統と同じ条件の試験が可能になります。
緑波形： 系統電圧波形
水色波形： PVインバータからの電流波形(逆潮流)
赤丸： 定格電圧の 150% を超えない事
桃丸： 定格電圧の 100% を超えている時間が 0.5秒を超えない事
黄丸： 1秒以内の瞬停時は安定して動作し続ける事
仕様
| 型番 | MX15-1Pi | MX30-3Pi | MX45-3Pi | RS90-3Pi | ||||
|---|---|---|---|---|---|---|---|---|
| 出力モード | AC, DC, AC+DC | |||||||
| 筐体数 | 1 | 1 | 1 | 1 | ||||
| 交流出力 | 相数 | 単相 | 単相 / 3相 *1 | 単相 / 3相 *1 | 3相 | |||
| 容量 | 15kVA | 30kVA | 45kVA | 90kVA | ||||
| LowV モード | 電圧 | 0-150Vrms | ||||||
| 電流 | 0-100A | 0-200A | 0-66.6A | 0-300A | 0-100A | 0-200A | ||
| HighV モード | 電圧 | 0-300Vrms | ||||||
| 電流 | 0-50A | 0-100A | 0-33.3A | 0-150A | 0-50A | 0-100A | ||
| 周波数 | 16-819Hz (-HFオプションを追加することで1kHzまで拡張可能) | |||||||
| 設定分解能 | 電圧: 100mV, 周波数: 0.01Hz (16-81.91Hz) 0.1Hz (82.0-819Hz), 電流リミット: 0.1A(3相モード), 1.0A(単相モード), 位相: 0.1° |
|||||||
| 精度 | 電圧: ±0.3Vrms, 周波数: ±0.01Hz (設定値に対して), 電流リミット: -0%～+5%(設定値に対して) + 1A, 位相: < 0.5° + 0.2°/ 100 Hz with balanced load |
|||||||
| 最大出力電流 | 実効値の3.6倍 | |||||||
| ロードレギュレーション | < 0.25% FS (DC～100Hz), < 0.5% FS (100Hz～819Hz) | |||||||
| ラインレギュレーション | < 0.1% FS for 10 % line change | |||||||
| 出力電圧波形歪率 | < 0.5% (16～66Hz), < 1% (66～500Hz), < 1.25% (500Hz以上) | |||||||
| 直流出力 | 容量 | 10kW | 20kW | 30kW | 60kW | |||
| LowV モード | 電圧 | 0-200V | ||||||
| 電流 | 0-50A | 0-100A | 0-33.3A | 0-150A | 0-50A | 0-100A | ||
| HighV モード | 電圧 | 0-400V | ||||||
| 電流 | 0-25A | 0-50A | 0-16.7A | 0-75A | 0-25A | 0-50A | ||
| 精度 | ±1Vdc | |||||||
| ロードレギュレーション | < 0.25% FS | |||||||
| ラインレギュレーション | < 0.1% FS for 10 % line change | |||||||
| リップル | < 2 Vrms Lo Range, < 3 Vrms Hi Range | |||||||
| 計測 | 測定項目 | 波数、RMS電圧、RMS電流、ピーク電流、クレストファクター、実効電力、皮相電力、 パワーファクター、位相、DC電圧、DC電流、電力 | ||||||
| 電圧測定精度/分解能 | 0.02% + 0.1V / 10mV | |||||||
| 電流測定精度/分解能 | 0.02% + 0.3A / 10mA | |||||||
| 周波数測定精度/分解能 | 0.01% + 0.01Hz / 0.01Hz (16-100Hzまで) | |||||||
| 高調波測定 | 2-50次, 32-16kHz (詳細はお問い合わせください) | |||||||
| 入力 | 電圧 | 3相 208±10% VAC, 230±10% VAC, 400±10% VAC, 480±10% VAC | ||||||
| 電流 (定常時@208V/相) | 58.3Arms | 116Arms | 175Arms | 350Arms | ||||
| 周波数 | 47～63Hz | |||||||
| 効率 | 85% Typical | |||||||
| 力率 | 0.95 Typical | |||||||
| 外部制御インターフェース | RS-232c, GPIB, USB（標準）, LAN（オプション） | |||||||
*1) MX30/MX45は単相/三相切り替え式となります。筐体のフロントパネルもしくはソフトウェアより単相or三相のモードを選択します
ハードウェア構成
| 型番 | 外寸 | 重量 |
|---|---|---|
| MX15 | 610(W) x 711(D) x 806(H)mm | 272kg（出荷時309kg） |
| MX30/MX45 | 731(W) x 876(D) x 1,270(H)mm | 522kg（出荷時560kg） |
| RS90 | 812(W) x 1,016(D) x 1,930(H)mm | 748kg（出荷時785kg） |
オプション
| 型番 | オプション概要 |
|---|---|
| -SNK | シンクオプション |
| -SNK-DC | DCシンクオプション |
| -ES | 緊急停止ボタン追加オプション |
| -HF | 周波数拡張オプション(～905Hz) |
| -HV | 出力電圧拡張オプション ( 0-400Vac ) |
| -LAN | イーサネット制御オプション |
| -LF | 周波数制限オプション(～500Hz) |
| -FC | 周波数制御緩和オプション (制御精度 0.01% => 0.15%) |
| -LKM | クロック同期・マスターオプション |
| -LKS | クロック同期・スレーブオプション |
| -LNS | ライン同期オプション (For MX45) |
| -7003-424-1 | EMI出力フィルター |
| -411 | IEC61000-4-11 テストファームウェア |
| -413 | IEC61000-4-13 インターハーモニクス・ジェネレータ |
| -160 | DO160D / EUROCAE テストファームウェア / DO-160A-F ソフトウェア |
| -704 | MIL-STD 704 Rev A ～ F テストソフトウェア / D&E ファームウェア |
| -A350 | Airbus A350 テストソフトウェア |
| -ABD | Airbus ABD0100.1.8 テストソフトウェアスイート |
| -AIRB | Airbus ABD0100.1.8, AMD 24 and A350 テストソフトウェアスイート |
| -AMD | Airbus AMD24 テストソフトウェアスイート |
| -B787 | Boeing 787, Rev. C テストソフトウェアスイート |
ラインアップ
| 型番 | 容量 | 出力相数 | 筐体数 |
|---|---|---|---|
| MX15-1Pi-SNK | 15kVA | 単相のみ | 1台 |
| NX30-3Pi-SNK | 30kVA | 単相、3相切替 | 1台 |
| MX45-3Pi-SNK | 45kVA | 単相、3相切替 | 1台 |
| MX60-3Pi-SNK | 60kVA | 3相 | 2台 |
| MX90-3Pi-SNK | 90kVA | 3相 | 2台 |
| MX135-3Pi-SNK | 135kVA | 3相 | 3台 |
| RS90-3Pi-SNK | 90kVA | 3相 | 1台 |
| RS180-3Pi-SNK | 180kVA | 3相 | 2台 |
| RS270-3Pi-SNK | 270kVA | 3相 | 3台 |
| RS540-3Pi-SNK | 540kVA | 3相 | 6台 |
