AMETEK Programmable Power（アメテック / USA）
太陽電池模擬電源 ETSシリーズ
ワイドレンジ・プログラマブル直流電子負荷！
太陽電池模擬電源（ソーラアレイシミュレータ、PVシミュレータ）は、太陽電池の出力を模擬する電源です。このシミュレータがあれば実際の太陽電池に接続しなくても、パワーコンディショナや太陽光発電システムの発電効率など評価が可能になります。
株式会社東陽テクニカ eモビリティ計測部
phone03-3245-1108
home電源トップページへ戻る
Mail：e-mobility[at]toyo.co.jp
特長
- 10,000種類以上の実モジュールデータベースから、I-Vカーブをインポート可能。パラメータ入力によるカーブの自動生成やCSVデータのインポートも可能。
- 1日の日射量とパネル表面温度の変化を定義可能。代表的な晴れや曇りの日だけでなく、CSVデータで実測値をインポートすれば、実天候を再現しての評価も可能。
- 最大100モジュールのアレイ構成が可能。異なったモジュールの混在構成も可能。更にモジュール毎に、日射量とパネル温度の変更も可能。
- 最高200HzのMPPT応答性を実現。高速制御のパワーコンディショナ試験に対応。
- DSPによる高速I-Vカーブトラッキング、パワーMOSと低容量出力キャパシタ搭載の高速応答電源により、ソーラパネルの挙動を正確にシミュレート。
- リードバック機能により、電圧・電流・電力、MPPT精度のデータロギングが可能。
- 最大250チャンネル出力、最大電力1MWまでのシステム構成が可能。
- ±1400Vpkアイソレーション。 プラス／マイナス両端子対筐体グランド(1000Vモデル)
専用ソフトフェアのコントロール画面
直感的なユーザーインタフェースを採用しており、太陽電池モジュールの構成、I-Vカーブ、1日の照射・温度の変化など、動的な試験プロファイルを容易に作成可能です。また、試験プロファイルはチャンネルごとに、個別に設定でき、同時に別々のテストシーケンスを実行可能です。
アレイに対する詳細な条件設定が可能で、部分影の影響も正確にシミュレート
アレイは最大100モジュールまで構成可能です。モジュール毎に任意のI-Vカーブの設定が可能なため、異なるモジュールが混在した状態のアレイをシミュレーション可能です。更に各モジュールに対して照度、温度、バイパスダイオードの設定が可能なため、アレイの一部が陰る分部影やモジュール劣化などの異常条件を想定したシミュレーションも可能です。
仕様
ETS 5-15kWモデル
| 型番 | ETS600X8C | ETS600X17C | ETS600X25C | ETS1000Y5C | ETS1000Y10C | ETS1000Y15C |
|---|---|---|---|---|---|---|
| 出力電圧, Voc (V) | 600 | 600 | 600 | 1000 | 1000 | 1000 |
| 出力電流, Isc (A) | 8 | 17 | 25 | 5 | 10 | 15 |
| 出力容量 (kW) | 5 | 10 | 15 | 5 | 10 | 15 |
| MPP追随速度 (Hz) | 200 | |||||
| 出力ノイズ | < 0.6 Vpp | |||||
| リモートセンス | 10V | |||||
| 絶縁電圧 (Vpk) | ±600 | ±1400 | ||||
| 入力電圧 (V) | 3相, 187-242VAC | |||||
| 3相, 342-440 VAC | ||||||
| 3相, 396-528 VAC | ||||||
| 入力周波数 (Hz) | 47-63 | |||||
| 力率 | > 0.9 typical | |||||
ETS 840Wモデル
| 型番 | ETS60X14C | ETS80X10.5C | ETS150X5.6C |
|---|---|---|---|
| 出力電圧, Voc (V) | 60 | 80 | 150 |
| 出力電流, Isc (A) | 14 | 10.5 | 5.6 |
| 出力容量 (kW) | 840 W | ||
| MPP追随速度 (Hz) | 250 | ||
| 出力ノイズ | < 0.35 Vpp | ||
| リモートセンス | 2V | ||
| 絶縁電圧 (Vpk) | ±1000 | ||
| 入力電圧 (V) | 単相, 85-264VAC | ||
| 入力周波数 (Hz) | 47-63 | ||
| 力率 | > 0.99 typical | ||
共通仕様
| シミュレーション機能 | |
|---|---|
| 太陽電池 I-Vカーブ | 制御ソフト内蔵データベースから選択または任意作成（1024ポイント分解能） |
| 照度 | 0 ～ 1,999 W/m2 |
| 温度 | -100 ～ 100 ℃ |
| シミュレーション分解能 | 1秒 |
| 測定 | |
| サンプルレート | 20サンプル/秒 |
| 電圧精度 | ±0.2% |
| 電流精度 | ±0.5% |
| その他 | |
| シミュレーションPVアレイチャンネル | 1 ～ 48 (標準), 最大250まで拡張可能 |
| PVパネルデータベース | 10,000以上 (CEC, NREL, SAMデータベース) |
| 外部制御インターフェース | Ethernet |
ハードウェア構成

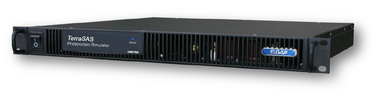

ETS 840Wシリーズ
| 寸法 | W:483mm x H:43.6mm x D:574mm（19インチ1U） |
|---|---|
| 重量 | 9.5kg |

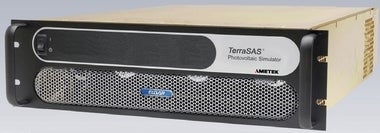

ETS 5kW/10kW/15kWシリーズ
| 寸法 | W:483mm x H:133mm x D:647mm（19インチ3U） |
|---|---|
| 重量 | 5kW:18kg / 10kW:27kg / 15kW:36kg |
ラインアップ
| 型番 | 容量 | 電圧範囲 | 電流範囲 | MPP Update Rate |
|---|---|---|---|---|
| ETS60X14C-PVF | 840W | 0～60V | 0～14A | 250Hz |
| ETS80X10.5C-PVF | 840W | 0～80V | 0～10.5A | 250Hz |
| ETS150X5.6C-PVF | 840W | 0～150V | 0～5.6A | 250Hz |
| ETS600X8C-PVF | 5kW | 0～600V | 0～8A | 200Hz |
| ETS600X17C-PVF | 10kW | 0～600V | 0～17A | 200Hz |
| ETS600X25C-PVF | 15kW | 0～600V | 0～25A | 200Hz |
| ETS1000Y5C-PVF | 5kW | 0～1000V | 0～5A | 200Hz |
| ETS1000Y10C-PVF | 10kW | 0～1000V | 0～10A | 200Hz |
| ETS1000Y15C-PVF | 15kW | 0～1000V | 0～15A | 200Hz |
