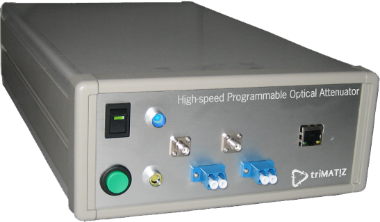

光瞬断発生器「TMZ1100シリーズ」
トリマティス社TMZ1100シリーズは、高速光アッテネータを利用した光瞬断発生装置です。実ネットワークで発生する光リンクの瞬断に起因した障害を、ラボ環境で再現させるために有効です。瞬断時間をに100μsec単位で細かく設定できるので、装置の瞬断耐性を定量的に評価することが可能になります。
特長
実ネットワークで発生する光瞬断をラボ環境で定量的に再現できます
- 最小100μsecの光回線瞬断を生成可
- 最長1secまで100μsecステップで瞬断時間を可変
- 1310nm帯、1550nm帯シングルモード対応
- CLI制御のためシステム検証への組込みが容易

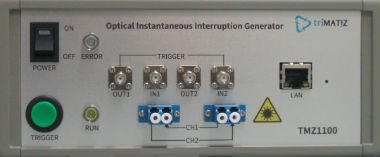

- 前面ボタン、外部トリガ信号による瞬断発生操作も可能
- 内臓クロックによる時間指定の瞬断発生にも対応可
- インターバル時間指定、繰返し回数の指定も可能
仕様
光学仕様
パルスジェネレータ仕様
*連続設定可
| Min. | Typ. | Max. | |
|---|---|---|---|
| 波長レンジ (nm) | 1260 | 1310 | 1355 |
| 1530 | 1550 | 1565 | |
| 透過時損失 (dB) | <5 | ||
| 阻止時損失 (dB) | 25 | ||
| 光ファイバータイプ | SMF 9/125 | ||
| Min. | Max. | ||
|---|---|---|---|
| パルス幅 (msec) | 0.1 | 1000 | |
| インターバル (sec) | 1 | 600 | |
| 繰返し回数 * | 1 | 100 |
一般仕様
| Min. | Max. | ||
|---|---|---|---|
| 動作電圧 (Vac) | 85 | 265 | |
| 消費電力 (W) | <40 | ||
| 動作温度 (℃) | 10 | 40 | |
| 外形寸法 (W×D×H mm) | 210×350×88 | ||
ラインアップ
| 型名 | 構成 | 対応波長帯 (nm) | コネクタ |
|---|---|---|---|
| TMZ1110-13SC | 1芯 | 1310 | SC |
| TMZ1110-15SC | 1芯 | 1550 | SC |
| TMZ1120-13LC | 2芯 | 1310 | LC |
| TMZ1120-15LC | 2芯 | 1550 | LC |
| TMZ1130-1315SC | 1芯双方向 | 1310/1550 | SC |
