Applied Acoustic Engineering Ltd.

AAE社製「地層探査システム用装置」

AAE社製「地層探査システム用装置」

特長 仕様または構成 アプリケーション

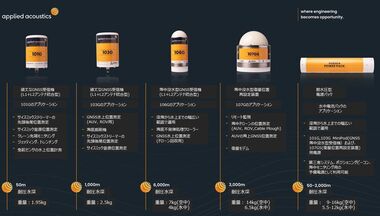

MiniPod シリーズは、海面、海中のような飛沫が発生する過酷な環境で運用することができ、さらに、グローバル ナビゲーション衛星システム (GNSS) を使用して正確な測位を提供しています。MiniPodは、数千メートルの深さまでの耐水圧があることから、海上で運用するシステムの正確な位置測定に最適です。

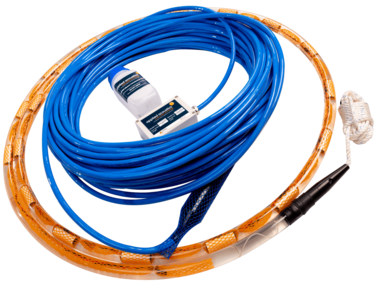

「Streamer Hydrophones」は、1、8、12、または 20 素子の MF 設計と 24 素子の LF 設計として利用可能な高品質のストリーマー ハイドロフォンです。 それぞれに、プリアンプと、標準的なサイスミック計測システム用のコネクタが付属しています。

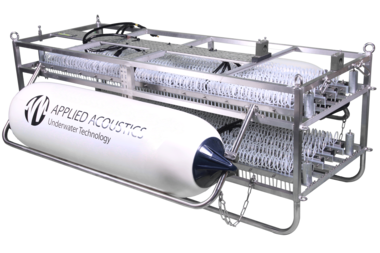

地層探査システム用音源スパーカー 「Sound Source, Sparkers」は 電気スパークを生成することにより作動し，スパーカーアレイの先端周りの海水を蒸発させます。この蒸発した水が急速に膨張し，圧力波が発生します。大型の非常に高出力 (～12,000kJ) のスパークは，50Hzまでの低い周波数を生成し，圧力波は1000mまで貫入します。 一般的に，より小型のスパーカーシステムは，ブーマーと同等の周波数帯域にて高解像度の海底表層音波探査用として利用されており，これらのシステムはしばしば海底下100mを超える音波貫入と15cmの解像度を達成します。(底質とサーベイの設定に依存)
注: ブーマーとスパーカーは通常，ハイドロホンアレイを別に曳航する双胴船に搭載され，一緒に曳航されます。

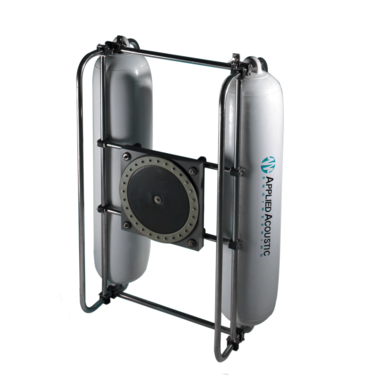

地層探査システム用音源ブーマー 「Sound Source, Boomers」 は、海底下 (最大100m) まで音波を貫入させることができる低周波システムです。 (優位周波数500Hz～5kHz)インダクションコイルと金属プレートを使用して音響パルスを生成させます。シングルプレートまたはトリプルプレートシステムが利用でき，トリプルプレートシステムはエネルギーを結合して出力し，最大1000mまでの深海調査で有効です。そして，数十cm範囲の高解像度データの生成が可能となっています。(底質と水深に依存)

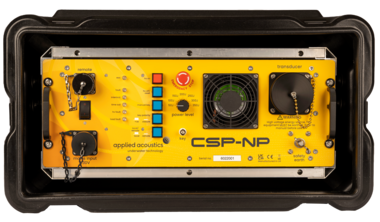

地層探査システム用電源ユニット 「CSP Series Seismic Energy Source」、CSP-NPは、小型・軽量のサイスミック用電源です。 最近この電源はアップグレードされており、Dura Spark コンパクト(高解像度音源)との互換性を可能にするリバース電圧技術が組み込まれています。 CSP-NP は小型船の沿岸地質調査に最適です

特長

AAE社製 地層探査システム用GNSS MiniPods 「Submersible GNSS MiniPods」

  • 統合L1 + L2 アンテナを備えた頑丈な GNSS 受信機
  • 広帯域補正または外部 RCTM補正
  • 内部および外部にショックマウントを搭載
  • アトラス修正オプション
  • 各国のRF リモート ワイヤレス データ オプション

AAE社製 地層探査システム用ストリーマーハイドロホン 「Streamer Hydrophones」

  • 中性浮力のためにシリコンオイルを充填
  • 堅牢な 50m 曳航用リーダーが標準装備
  • プリアンプを完備
  • 標準モデルとグループ化された素子を組み込んだカスタマイズユニットの利用が可能
  • 中周波および低周波バージョン

AAE社製 地層探査システム用音源スパーカー 「Sound Source, Sparkers」

  • ura-Spark L80 -
    • 非常に軽量 (32kg) でメンテナンスに手間がかからず，安定かつ一貫したパルスを発生するスパーカーである。小型船舶での沿岸調査に最適。
  • Dura-Spark L200 -
    • 用途の広い軽量 (47kg) 200チップスパーカー。 L80より一回り大きく，出力がアップ。
  • Dura-Spark UHD 240/400
    •  水深5～1000mで使用できる柔軟なシステムである240/400システムは，超高解像度の調査に最適。
  • Dura-Spark UHD 400+400
    • Flip-FlopおよびDelay-Fireモードが可能な2つの400チップデッキを備えたスパーカーシステム。(写真３を参照)
  • Delta Sparker
    • 最も強力なスパーカーシステムであるDeltaは，地盤安全評価や建設調査など，より深い海底表層音波探査に最適。

AAE社製 地層探査システム用音源ブーマー 「Sound Source, Boomers」

  • AA251 -
    • 小型船舶からの沿岸調査および堆積物分析に最適。
  • AA301 -
    • パルス幅が長いため，貫入深度が大きく，沿岸または浅瀬の調査に最適。
  • S-Boom -
    • 3枚のプレートを使用してフォーカストビームパターンを生成する高出力・高解像度システム。深海域かつ深くまで音波貫入が必要な調査に最適

AAE社製 地層探査システム用電源ユニット 「CSP Series Seismic Energy Source」

  • Boomer と Dura-Spark の両方に利用可能
  • 優れた汎用性を実現するデュアル電圧テクノロジーを採用
  • 「ソフトスタート」用の可変入力電源回路
  • 高解像度データ用の独自のパルス整形回路
  • 追加の安全/保護機能
  • LED 障害インジケータ
  • 高電流・高電圧固体（半導体）放電方式
  • 干渉のないフィールド使用を可能にする EC 排出規制に適合

仕様または構成

AAE社製 地層探査システム用GNSS MiniPods 「Submersible GNSS MiniPods」

型番 101G 103G 106G 107GS
材質 ステンレス ステンレス チタン チタン
耐圧 50m 1000m 6000m 3000m
寸法 170mm x Ø115mm 218mm x Ø125mm 289mm x Ø119mm 285mm x Ø203mm
重量 1.95kg 2.5kg 7kg / 4kg 14kg/6.5kg
通信レンジ 800m /2000m(EXT) 800m
受信方法 GNSS 複数周波数 L1 & L2, RTK GNSS 複数周波数
GNSS対応 GPS, GLONASS, BeiDou, QZSS & GALILEO
チャンネル 372
SBAS トラッキング 3 チャンネル　並行トラッキング
電力 18-36VDC / 24v 160mA nominal

AAE社製 地層探査システム用ストリーマーハイドロホン 「Streamer Hydrophones」

モデル番号 HYD-000/01 (50m) HYD HYD-360/08 (50m) HYD-250/12 (50m) HYD-150/20 (50m) HYD-365/20 (50m) HYD-610/24 (50m)
曳航リーダー 50m
アレイチューブタイプ ポリウレタン
アレイチューブタイプ長さ 4.5m 10m 14m
素子数 1 8 12 20 20 24
間隔 n/a 360mm 250mm 150mm 365mm 610mm
アレイ感度 -187dB ref 1V per μPa -169dB ref 1V per μPa -165dB ref 1V per μPa -161dB ref 1V per μPa -161dB ref 1V per μPa -162dB ref 1V per μPa
電力 9V アルカリバッテリ 24Vdc
周波数応答 140Hz～10kHz (-3dB) 115Hz～7.2kHz (-3dB)
信号出力 ＜8Vpp

AAE社製 地層探査システム用音源スパーカー 「Sound Source, Sparkers」

スパーカー　モデル Dura-Spark-L80 Dura-Spark L200 UHD 240/400 UHD 400 + 400 Delta Sparker
寸法 長さ 770mm、高さ 537mm、幅 740mm 長さ 1280mm、高さ 525mm、幅　 915mm 長さ 1893mm、高さ 622ｍｍ、幅　 1280mm 長さ 1893mm、高さ 622ｍｍ、幅　 1280mm 長さ 2550mm、高さ 250mm、幅 350mm
重量 35kg 47kg 130kg (最大) 130kg (最大) 約50kg
コネクタ RMK 1/0 RMK 1/0 RMK 1/0 RMK 1/0 RMK 1/0
40 チップ構成 100J, チップ毎に3J以下で バブル破裂部品を最小化, 最大300J
80 チップ構成 200J, チップ毎に3J以下で バブル破裂部品を最小化, 最大350J
200 チップ構成 300～500J, チップ毎に3J以下でバブル破裂部品を最小化,最大1000J
240 チップ構成 1000J, チップ毎に5J以下でバブル破裂部品を最小化, 最大1250J 1000J, チップ毎に5J以下でバブル破裂部品を最小化, 最大1250J
400 チップ構成 2000J, チップ毎に5J以下でバブル破裂部品を最小化, 最大2400J 2000J, チップ毎に5J以下でバブル破裂部品を最小化, 最大2400J
作動電圧 3000-4000V 3000-4000V 3000-4000V 3000-4000V
チップの最大数 80 (2x 40 bank) 200 (2x 100 bank) 400 (5 x 80), 240 (3 x 80) 400 (5 x 80), 240 (3 x 80)
電源 CSP-NP CSP-NP 350, CSP-Nv 1200, CSP-SNv 1250 CSP-Nv1200, CSP-Nv2400, CSP-SNv1250 CSP-NP 350, CSP-Nv 1200, CSP-SNv 1250 CSP-Nv1200, CSP-Nv2400, CSP-SNv1250
HV 供給ケーブル HVC-2000 HVC-2000 HVC 3500
<ソースレベル /th> 221dB re 1µPa at 1m 222dB re 1µPa at 1m 226dB re 1µPa at 1m 226dB re 1μPa at 1m 226dB re 1μPa at 1 m
パルス長 0.25ms 0.5～1.5ms 0.5～1.5ms 0.5～1.5ms 0.3～5.0ms

AAE社製 地層探査システム用音源ブーマー 「Sound Source, Boomers」

モデル ブーマー ブーマー S-Boomシステム
型番 AA251 AA301 AA252
寸法 380 x 380mm 620 x 520mm 380 x 380mm x 3台
重量 18kg/10kg（空中/水中） 25kg/14kg（空中/水中） 120.4kg (全空中重量)
コネクタ RMK 1/0 RMK 1/0 RMK 1/0
推奨エネルギー 50 – 200J/ショット 100 - 300J/ショット 700 – 1000J/ショット
最大エネルギー 300J/ショット 350J/ショット 1000J /ショット
平均エネルギー 600J/秒 1000J/秒 3000J/秒
作動電圧 3600 ～ 4000Vdc 3600 ～ 4000Vdc 3600 ～ 4000Vdc
ソースレベル 212dB re 1μPa at 1m 215dB re 1μPa at 1m 222dB re 1μPa at 1m
パルス長 120/150/180μs(50/100/200J) 200μs 300～500μs
適用電源 CSP-NP, CSP-Nv1200, CSP-Nv2400 CSP-NP, CSP-Nv1200, CSP-Nv2400 CSP-Nv1200, CSP-Nv2400, CSP-SNv1250

AAE社製 地層探査システム用電源ユニット 「CSP Series Seismic Energy Source」

CSP電源ラインアップ

AAE社製 地層探査システム用電源ユニット 「CSP Series Seismic Energy Source」

アプリケーション

地層探査システム用GNSS MiniPods 「Submersible GNSS MiniPods」

  • サイスミック音源位置測定
  • サイスミックストリーマーの先頭、後尾の位置測定
  • 浅海域での曳航センサーの水面位置測定
  • ROV、AUV、USVの水面での位置測定
  • 海底掘削機
  • ドローン回収作業
  • 位置再設定
  • リモート監視 /li>

地層探査システム用ストリーマーハイドロホン 「Streamer Hydrophones」、地層探査システム用音源スパーカー 「Sound Source, Sparkers」、音源ブーマー 「Sound Source, Boomers」、地層探査システム用電源ユニット 「CSP Series Seismic Energy Source」

  • 掘削・建設プロジェクトのための地盤安全評価
  • 地質工学的調査の計画
  • ケーブルルート調査
  • 地下構造のイメージング，ジオモデルの構築
  • サンゴ礁と海洋生息環境の識別
  • 環境監視と管理
  • 沖合砂利採掘・モニタリング調査
