Lake Shore Cryotronics Inc.（レイクショア / USA）

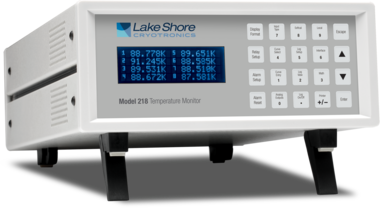

8ch 温度モニタ 218型
218型は 8ch入力 ダイオード/抵抗温度センサーに対応した温度モニターです。適切なセンサーとの組み合わせで 低温1.4Kから800Kの温度を測定できます。ディスプレイには 8chの測定値を同時に表示し、単位はK,℃,V,Ω から選択できます。
アラーム、シリアル通信(RS-232C)を標準装備し、218S型には さらにGPIB、リレー、2chアナログ出力があり、計測システムや自動モニタ用途にも最適です。また熱電対では精度不足な用途にも適しています。
株式会社東陽テクニカ 脱炭素・エネルギー計測部
phone03-3245-1103
Mail：keisoku[at]toyo.co.jp
特長
- 読み取り速度 8センサー読み取り×毎秒2回
- 多彩なセンサーに対応
・負温度係数抵抗温度計
・ダイオード温度計
・白金抵抗温度計 - 低温及び高温 両方のアプリケーションに対応
- 高精度、高分解能
- 8 チャンネル同時読み取り表示
- GPIB インターフェース （218S型)
センサー入力の能力
センサーを駆動する電流ソースは一つのセンサーに対して一つ用意されており、一定の電流を供給します。4個のセンサー入力が一つのグループを形成し、その一つのグループに対して一種類のセンサーが設定できます。（例えば4個の白金温度計- グループ1、4個のダイオード温度計- グループ2）
218型には読み取り速度を高めるために2個のAD変換器が組み込まれています。電流ソースの切り替えを待つ必要が無いので、他のスキャニング式モニターと比較して速く、毎秒16チャンネルの読み取りができます。入力数を減らすとそれに応じて読み取り速度は速くなります。
温度応答カーブ
218型にはシリコンダイオード温度計と白金抵抗温度計に対応した標準温度応答カーブがあらかじめ記憶されています。また、最大200ポイントで作るユーザー独自の温度応答カーブを記憶させ、8入力それぞれに適用することもできます。機器に内蔵されているSoftCal1アルゴリズムを使ってダイオード温度計や白金抵抗温度計を校正すればその結果を218 型に記憶させることもできます。
1) レイクショアのSoftCal校正は従来の個別の校正より安価に、かつ標準温度カーブより高い精度を必要とする用途に最適です。対応するセンサーは白金抵抗とシリコンダイオード温度計です。この校正方法は標準カーブが持っている予測が可能であるという性質を利用して、いくつかの既知の温度基準点でセンサーの確度を改善するものです。
インターフェース
218E型にはシリアルインターフェース（RS-232C）が装備されています。218S型には加えてIEEE-488（GPIB）インターフェースも装備されています。さらに、218S型には使用者に警告を発したり、単純なON/OFF制御ができる8チャンネルのリレー出力があります。このリレーは設定値に対する温度の高低で動作します。リレーの切り替え動作はラッチモードとノンラッチモードのどちらかを選択できます。
また218S型には2チャンネルのアナログ電圧出力があり、選択した2つのチャンネルの温度あるいは、センサーの電圧抵抗、またはそれを演算した値を出力することができます。マニュアルで値を設定すれば電圧ソースとして使うこともできます。
インターフェースの違い
| 特徴 | 218S | 218E |
|---|---|---|
| 数値キーパッド | ■ | ■ |
| フロントパネルからのカーブ登録 | ■ | ■ |
| アラーム機能 | ■ | ■ |
| RS-232C インターフェース | ■ | ■ |
| IEEE-488 インターフェース | ■ | |
| アナログ出力（2 チャンネル） | ■ | |
| リレー（８） | ■ |
ディスプレー
ディスプレー上の温度の表示位置はユーザーが変更することができます。ディスプレーには温度はもちろん、センサーの電圧や抵抗値、あるいは数値演算の結果を表示することもできます。またディスプレーには入力番号とデータが常に表示されており便利です。ディスプレーの更新レートは毎秒2回です。
218型リアパネル
1.電源入力
2.シリアルI/Oインターフェース
3.IEEE-488インターフェース（218Sのみ）
4.ターミナルブロック
（リレー、アナログ出力、218Sのみ）
5.センサー入力コネクター
センサーセレクション
シリコンダイオード温度計は、室温を上回る温度から1.4Kまでの一般的な低温用途に適しています。規格化された標準温度カーブを利用できるためため、多くの用途では個別の校正確度を必要とせず、経済的でかつ交換が簡単です。しかし、放射線や磁場のある環境には適しません。
セルノックス抵抗温度計は、薄膜センサーで2Kから420Kの温度範囲で使用でき、高い感度と磁場の影響を受けにくいという特徴を持っています。このセンサーは個別の校正を必要とします。
白金抵抗温度計は、30Kから800Kの温度範囲で感度が一定しているという特長があります。また再現性が高く、温度標準として使われています。70K以上の温度領域では標準温度カーブに従うので、多くの用途で個別の校正を必要とせず、交換も簡単です。
組み合わせ時の使用可能範囲（センサーは別売です）
| 型式 | 使用可能範囲 | 磁場条件 | ||
|---|---|---|---|---|
| ダイオード | Silicon Diode | DT-670-SD | 1.4K ～ 500K | T ≧ 60K & B ≦ 3T |
| シリコンダイオード | DT-670E-BR | 30K ～ 500K | T ≧ 60K & B ≦ 3T | |
| シリコンダイオード | DT-414 | 1.4K ～ 375K | T ≧ 60K & B ≦ 3T | |
| シリコンダイオード | DT-421 | 1.4K ～ 325K | T ≧ 60K & B ≦ 3T | |
| シリコンダイオード | DT-470-SD | 1.4K ～ 500K | T ≧ 60K & B ≦ 3T | |
| シリコンダイオード | DT-471-SD | 10K ～ 500K | T ≧ 60K & B ≦ 3T | |
| GaAlAs ダイオード | TG-120-P | 1.4K ～ 325K | T > 4.2K & B ≦ 5T | |
| GaAlAs ダイオード | TG-120-PL | 1.4K ～ 325K | T > 4.2K & B ≦ 5T | |
| GaAlAs ダイオード | TG-120-SD | 1.4K ～ 500K | T > 4.2K & B ≦ 5T | |
| 正温度係数 抵抗温度計 |
100 Ω 白金抵抗 | PT-102/3 | 14K ～ 873K | T > 40K & B ≦ 2.5T |
| 100 Ω 白金抵抗 | PT-111 | 14K ～ 673K | T > 40K & B ≦ 2.5T | |
| ロジウム鉄抵抗 | RF-800-4 | 1.4K ～ 500K | T > 77K & B ≦ 8T | |
| ロジウム鉄抵抗 | RF-100T/U | 1.4K ～ 325K | T > 77K & B ≦ 8T | |
| 負温度係数 抵抗温度計(1) |
セルノックス | CX-1010 | 2K ～ 325K(4) | T > 2K & B ≦ 19T |
| セルノックス | CX-1030-HT | 3.5K ～ 420K(2,5) | T > 2K & B ≦ 19T | |
| セルノックス | CX-1050-HT | 4K ～ 420K(2,5) | T > 2K & B ≦ 19T | |
| セルノックス | CX-1070-HT | 15K ～ 420K(2) | T > 2K & B ≦ 19T | |
| セルノックス | CX-1080-HT | 50K ～ 420K(2) | T > 2K & B ≦ 19T | |
| ゲルマニウム | GR-300-AA | 1.2K ～ 100K(3) | 推奨しない | |
| ゲルマニウム | GR-1400AA | 4K ～ 100K(3) | 推奨しない | |
| カーボングラス | CGR-1-500 | 4K ～ 325K(4) | T > 2K & B ≦ 19T | |
| カーボングラス | CGR-1-1000 | 5K ～ 325K(4) | T > 2K & B ≦ 19T | |
| カーボングラス | CGR-1-2000 | 6K ～ 325K(4) | T > 2K & B ≦ 19T | |
| 酸化ルテニウム | RX-102A | 1.4K ～ 40K(4) | T > 2K & B ≦ 10T | |
| (1) センサーの駆動電流が単一レンジの場合、負温度係数の抵 抗センサーの最低使用温度に限界が生じる。 (2) HTバージョン以外の場合、最大使用温度は325Kとなる。 (3) 低温側の限界は入力抵抗の範囲によるもの。 (4) 低温側の限界は自己発熱によるもの：≦ 5mk (5) 低温側の限界は自己発熱によるもの：≦ 12mk |
||||
比較表
カタログダウンロード
オーダーインフォメーション
モデルナンバー
- 218S 8CH
- 温度モニター、（GPIB、アナログアウト、リレー付）
- 218E 8CH
- 温度モニター
標準付属品
- MAN-218
- 218S/218E 型用 英文マニュアル/ 和文マニュアル
- G-106-253
- センサー入力コネクタ、25ピン DB-25 D-sub（1個）
- G-106-264
- DB-25 用フード (4 個が同梱されるのはスキャナ購入時のみ)（1個）
- 106-772
- 218 型専用ハーモニカ型端子台、14 ピン（2 個入り）
別売アクセサリ
- G-106-253
- センサー入力コネクタ、25ピン DB-25 D-sub（1個）
- G-106-264
- DB-25 用フード (4 個が同梱されるのはスキャナ購入時のみ)（1個）
- 106-772
- 218 型専用ハーモニカ型端子台、14 ピン（2 個入り）
- RM-1/2
- ラックマウントキット、幅482.60 mm (19” ) rack に1台取り付ける、高さ90 mm (3.5” )
- RM-2
- ラックマウントキット、幅482.60 mm (19” ) rack に2台取り付ける、高さ135 mm (5.25” )
- 4005
- GPIB ケーブル、長さ1 m (3.3 ft)、端子台（106-737）と同時に使用する場合に必要なエクステンダーを含む
TEMP/WIN7 温度制御・モニター用ソフトウェア
