粉体電気抵抗率/加圧密度測定システム　PRCDシリーズ

特長仕様ラインアップラインアップ技術資料事例紹介

高精度な圧力印加、厚み（変位）測定および電気抵抗計測器を統合し、粉体の電気抵抗率と
圧縮密度を正確に測定します。
サンプルに合わせて、ホルダ(2端子測定、4端針測定)を選択することにより幅広いサンプル
(高抵抗、低抵抗)に対応できます。
材料開発から粉体材料のロット管理まで、粉体の品質管理に活用できます。

二次電池製造工程カタログリンク（別ウィンドウ・外部リンク）

株式会社東陽テクニカ　脱炭素・エネルギー計測部
03-3245-1103
Mail：keisoku[at]toyo.co.jp

特長

サーボモータによる高確度圧力制御および安定で均一な圧力印加構造
高確度測定：設定圧力ごとに、ブランクの厚み/抵抗を事前に測定・補正
大気暴露防止用の密閉ホルダあり
サンプルホルダの面積によって最大650MPaの加圧が可能

仕様

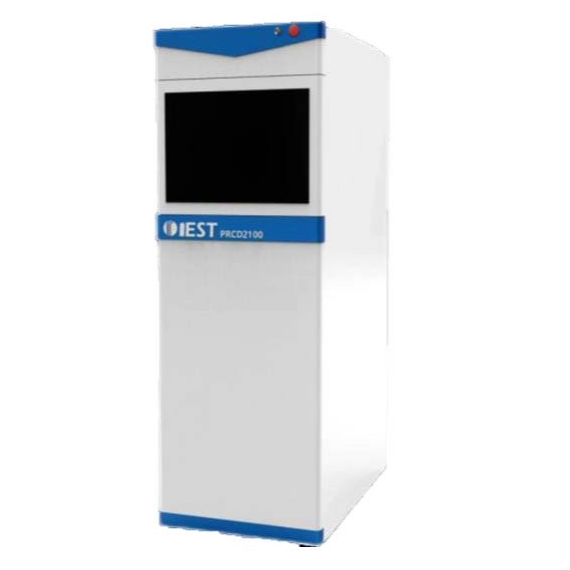

PRCDシリーズラインナップ

型番	PRCD3000	PRCD3100	SEMS1100
	1000kgモデル 13mmΦ対応	5000kgモデル 13、16、20mmΦ対応	5000kgモデル密封セル専用 13mmΦ対応
測定モード	2端子（高抵抗）モード 4端針（低抵抗）モード密閉性サンプルホルダ対応（オプション）		2端子（高抵抗）モード密閉性サンプルホルダ対応

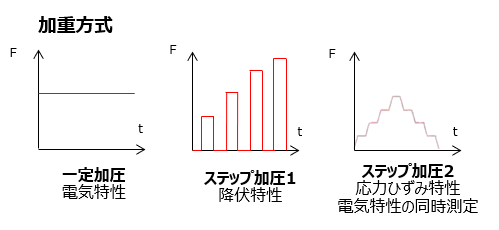

加圧方法	定点、ステップ、降伏特性（印加、緩和の繰り返し）
加圧範囲	10 kg～1000kg (5～70MPa＠13mmΦ)	10 kg～5000kg (5～200MPa＠16mmΦ)	10 kg～5000kg (5～350MPa＠13mmΦ)
加圧測定確度	±0.3%
厚み測定範囲/厚み測定確度	0～8㎜/±10μm
厚み変位測定確度	±10μm
抵抗測定レンジ	1μ～20MΩ/0.1%FS	1μ～200MΩ/0.1%FS	使用する測定器による
サンプルサイズ	13mmΦ 厚み8mm以下	13mm、16mm、20mmΦ 厚み8mm以下	13mmΦ 厚み0.8～2mm
入力電圧/電源容量	単相100V/450W	単相200V/2100W
外形寸法W×D×H/装置重量	320×400×800mm / 85kg	370×580×1100mm / 250kg	370×580×1100mm / 165kg
安全機構、標準搭載機能（開発中）	非常停止釦　異常圧力時停止、扉開時加圧停止
安全機構、特注機能	対応可能（要相談）
標準サンプル	抵抗、厚みサンプル		―
抵抗測定器	内蔵＠1kHz		―
PC	OS Windows 10 11 日本語版 12th Gen Intel(R) Core(TM) i5-1235U 1.30 GHz等メモリ8GB～ HDD　256GB

ラインアップ

PRCDシリーズサンプルホルダアクセサリ

■２端子サンプルホルダ
(PRCD3000/3100に標準付属)

■４端針サンプルホルダ
(PRCD3000/3100に標準付属)

■密閉性サンプルホルダ
(SEMS1100に標準付属)

■タッピング装置
(本体に標準付属)

■成型品取り出し装置
(本体に標準付属)

ラインアップ

PRCDシリーズにはAC1kHzの抵抗測定装置が内蔵されていますが、圧粉したサンプルのインピーダンス測定をする際、インピーダンス測定システムを
用いて周波数を変化させることにより、バルクの抵抗成分/粒界（粒子同士の界面）の抵抗成分を分けて測定することができます

インピーダンス測定装置ラインナップ

■Bio-Logic社
電気化学測定システム

・周波数範囲：10μHz～7MHz
・充放電試験に対応

■Keysight社
インピーダンス測定システム

・周波数範囲：20Hz～10/20/30/50/120MHz
・オープン・ショート・ロード補正機能あり

■東陽テクニカ社
マテリアルインピーダンスアナライザ

・周波数範囲：1mHz～5MHz
・1TΩの高インピーダンス測定に対応

技術資料

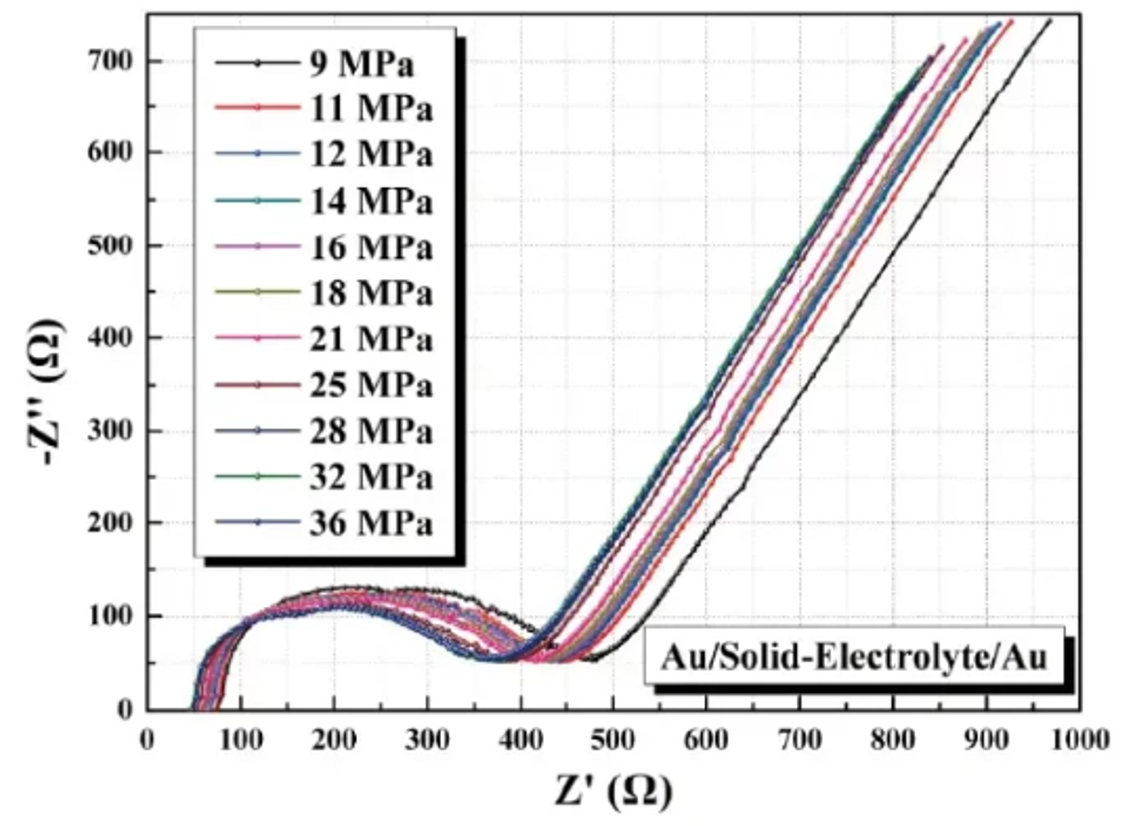

【技術資料】固体電解質の特性評価法の概論

全固体電池の実用化に向けて、固体電解質のイオン伝導率と化学的安定性の向上や、電極-電解質界面状態の改善に課題があると言われています。
電気化学的な測定項目は、インピーダンス試験によるイオン電導度や電子伝導度の測定、直流測定による電位窓の測定などで液系電解質と同様の項目になります。一方で物理特性に関しては、電解質が固体であることから拘束圧力が電解質ひいてはセルの性能に大きな影響を及ぼすということが知られています。つまり、全固体電解質の評価を行うためには、安定した荷重をかけながらの電気化学測定が必要であると言えます。
本文章では固体電解質の特性評価方法について、具体例を例示しながら説明します。

続きはこちら（別ウィンドウ・外部リンク）

事例紹介

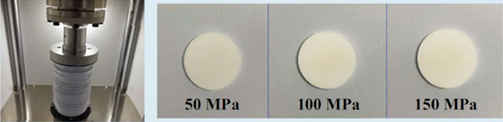

粉末抵抗加圧の重要性

リチウムイオン二次電池などに使用される電極には様々な粉末が使用されています。これら粉末で電極を形成する際に圧力管理は非常に重要で、電池の内部抵抗（主に電子抵抗）に大きく起因します。また、次世代二次電池である全固体電池では、粉体同士の固体-固体の界面接合性が電池の性能を左右
するため、圧力依存性の評価は非常に重要な測定となります。
