Bio-Logic Science Instruments（バイオロジック / フランス）

SP-150e　電気化学測定システム（2ch・スタンダードモデル）

SP-150e　電気化学測定システム（2ch・スタンダードモデル）

特長 仕様 オプション 技術資料 電気化学ソフトウェア

SP-150eはBio-Logic社製品のエントリーモデルで、2スロットの電気化学測定システムです。シングルチャンネルとして外部ブースターによる 電流出力の拡張が行えます。また、ポテンショ/ガルバノスタットボードをもう1枚シャシーに挿入する事で、 独立制御の2chの電気化学測定やバイポテンショスタットとしてもご使用いただけます。装置に付属する EC-Lab®ソフトウェアを用いると、 回転電極システムBluRevの回転数制御と電気化学測定の全自動測定が可能です。

株式会社東陽テクニカ  脱炭素・エネルギー計測部
phone03-3245-1103
Mail：keisoku[at]toyo.co.jp

特長

  • 出力：±10V、±1A
  • インピーダンス測定範囲：10μHz ～1MHz（オプション）
  • 5 端子測定によるアノード・カソードの同時モニタが可能
  • ポテンョ／ガルバノスタットモジュールを2枚挿入可能

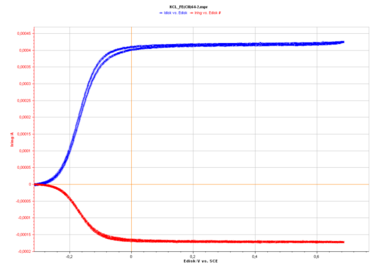

    （2ch独立、もしくはバイポテンショスタットとしてRRDE測定に使用可能）
  • ブースターオプション（2A、5A、10A、20A、80A、100A 電流出力）

仕様

シャシー仕様

スロット数 2
サイズ（ H x W x D） 209 x 136 x 372mm
重量 3.9kg
電源 90 ～ 264V, 50～60Hz, 110VA
PC との接続 Ethernet, USB2.0

ポテンショ／ガルバノスタット仕様

分極制御

セル接続 2, 3, 4, 5 端子（ + グラウンド）
出力電圧 ±10V, 20V
制御電圧 ±10V, 20V
出力電流 ± 1A
出力電圧分解能 305μV（20V レンジ）、 5μV（300mV レンジ）
出力電流分解能 レンジの0.004%, 760pA（10μA レンジ）
出力電圧/ 電流確度 レンジの0.1%
最小サンプリング間隔 200μsec

電流測定

電流レンジ 1A ～10μA（6 レンジ）、 Auto
電流測定分解能 レンジの0.004%, 760pA（10μA レンジ）
電流測定確度 レンジの0.1%

電圧測定

電圧レンジ ± 2.5V, ± 5V, ±10V
電圧測定分解能 レンジの0.0015%, 最小76μV（10Vレンジ）
電圧測定確度 レンジの0.1%

エレクトロメータ

インプット 3 点電圧同時測定
入力インピーダンス >1TΩ , <20pF 並列
バイアス電流 <5pA

インプット/ アウトプット

2 アナログインプット ±2.5V, ±5V, ±10V（16bit）
1 アナログアウトプット ±10V （16bit）
1 外部トリガーインプット TTL
1 外部トリガーアウトプット TTL

オプション

インピーダンス（内蔵オプション）

周波数範囲 10μHz～1MHz（ 確度 1%, 1°）
振幅 1mVpp ～1Vpp
電流レンジの0.1% ～50%

外部ブースター仕様

分極制御

2A/5A (*) 10A/20A (*) 80A/100A (*)
出力電圧 ±10V（±10V から0 ～20V まで可変） ±10V（±10V から0 ～20V まで可変） 80A : ± 3V
100A : 0.6V ～ 5V

測定

2A/5A (*) 10A/20A (*) 80A/100A (*)
電圧/ 電流測定確度 レンジの0.1% レンジの0.1% レンジの0.1%
電圧ノイズ（0 ～ 100kHz） 0.6mVpp 0.6mVpp 0.6mVpp
0.15mVpp（0 ～ 10kHz）
電流ノイズ（0 ～ 100kHz） 1mApp（2A/4A/5A） 3mApp （10A）
6mApp （20A）		 20mApp ＠ 80A
5mApp（0 ～ 10kHz

エレクトロメータ

2A/5A (*) 10A/20A (*) 80A/100A (*)
インプット 3 点電圧同時測定 3 点電圧同時測定 3 点電圧同時測定
入力インピーダンス >10GΩ >10GΩ >10GΩ
バンド幅 1MHz 1MHz 1MHz

インプット

2A/5A (*) 10A/20A (*) 80A/100A (*)
1外部トリガーインプット TTL（OCV モードへの移行） TTL（OCV モードへの移行） TTL（OCV モードへの移行）

インピーダンス

2A/5A (*) 10A/20A (*) 80A/100A (*)
周波数範囲確度（1%, 1°） 2A : 10μHz ～150kHz
5A : 10μHz ～120kHz		 10A : 10μHz ～80kHz
20A : 10μHz ～80kHz		 80A : 10μHz ～15kHz
100A : 10μHz ～10kHz
振幅 電圧：0.5mV ～ 0.5V
電流：レンジの0.1% ～ 50%		 電圧：0.5mV ～ 0.5V
電流：レンジの0.1% ～ 50%		 電圧：0.5mV ～ 0.5V
電流：レンジの0.1% ～ 50%

(*) 電波法について

10kHz/50Wを超えて製品を利用する場合は、高周波利用設備として総務大臣の許可が必要です。
許可申請は、製品の設置場所を管轄する総合通信局におこなってください。

関連法令

  • 電波法第100条 （高周波利用設備）
  • 電波法施行規則第45条 （通信設備以外の許可を要する設備）
  • 無線局免許手続規則第26条 （高周波利用設備の設置許可の申請）
  • 無線設備規則第65条 （通信設備以外の設備の電界強度の許容値）

インピーダンス測定確度

技術資料

電気化学測定　一般

腐食測定

電気化学インピーダンス法

リチウムイオン電池の評価

電気化学ソフトウェア

ZView　等価回路解析ソフトウェア

ZViewは、インピーダンス測定の等価回路解析を行うためのソフトウェアです。ノースカロライナ大学 Prof. J.Ross Macdnaldにより開発されたCNLS（Complex Nonlonear Least Squares：複素非線形最小二乗法）による、高度な等価回路フィッティングを行うことができます。また、CPE（Constant Phase Element）やワールブルグインピーダンスといった、電気化学に特有の非線形パラメータも解析することができます。

▶▶製品詳細ページはこちら

Z-3D　3Dインピーダンス解析ソフトウェア

Z-3Dは、経時変化するサンプルのインピーダンスを3D（実数軸・虚数軸・時間軸）でプロットし、ある瞬間のインピーダンスデータを決定・解析するためのソフトウェアです。通常のナイキスト線図に時間軸を加えることにより、腐食モニタリングや二次電池の充放電しながらのIn-situインピーダンス解析を行うことができます。また、各時間・SOCにおける瞬間のインピーダンスデータは、ZViewへ出力することができます。

▶▶製品詳細ページはこちら

Z-ASSIST　インピーダンス解析支援ソフトウェア

Z-ASSISTは、緩和時間分布（DRT）を利用したインピーダンス解析支援ソフトウェアです。インピーダンス測定結果の解析を行うために必要な等価回路モデルを自動生成するために、DRT法を適用し、等価回路解析時に必要な初期パラメータの最適値を導出できます。これにより、解析者の経験や知見への依存度が低減され、解析時間やミスを大幅に低減できます。解析結果はZViewへ出力することができます。

▶▶製品詳細ページはこちら

Z-FIT-Analysis　ZViewフィッティング制御ソフトウェア

Z-FIT-Analysisは、インピーダンスデータの一括フィッティングを行うためのソフトウェアです。ZViewを自動制御することにより、大量のインピーダンスデータを短時間で等価回路解析することができます。Z-3D（3Dインピーダンス解析ソフトウェア）の出力データとも連動し、インピーダンス解析の作業を効率化します。

▶▶製品詳細ページはこちら

CONT-TEMP　恒温槽制御ソフトウェア

CONT-TEMPは、電気化学測定や充放電試験と連動して恒温槽温度を自動制御することができる制御ソフトウェアです。複数台の恒温槽制御もできるため、マルチチャンネルの電気化学測定装置との組み合わせによる複数サンプルの自動測定も簡便に行うことができます。
