Bio-Logic Science Instruments（バイオロジック / フランス）

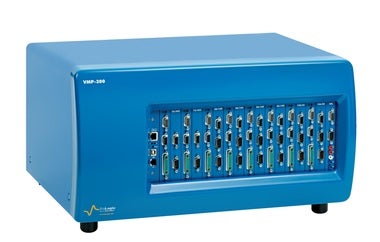

VMP-300 高性能電気化学測定システム（16ch・アドバンスドモデル）
VMP-300 は、バイオロジック社が提供する最高級の最大16チャンネルで利用できるマルチ ポテンショ/ガルバノスタットです。FRA を搭載したモジュールでは業界最高クラスの周波数範囲（10μHz ～ 7MHz）、計測確度（0.3%, 0.3°）でのインピーダンス測定ができます。最大16スロットのシャシーには様々なモジュールを挿入することができるため、ポテンショスタットモジュールによるチャンネル数の追加や、ブースターモジュールによる仕様拡張ができます。微小電流、大容量ブースターやアナログ波形のような滑らかな電圧掃引ができるアナログランプジェネレータ等の各種オプションも用意しています。
株式会社東陽テクニカ 脱炭素・エネルギー計測部
phone03-3245-1103
Mail：keisoku[at]toyo.co.jp
特長
- チャンネル数：最大16ch
- 出力：±12V、500mA
- 制御：±10V、500mA
- インピーダンス測定範囲：10μHz ～7MHz
- 5 端子測定によるアノード・カソードの同時モニタが可能
- ブースターモジュールオプション：1A～10A電流出力
- 外部ブースターオプション：48V/30A出力
- 微小電流測定オプション：最少1pA電流レンジ（76aA分解能）
仕様
シャシー仕様
| スロット数 | 16 |
|---|---|
| サイズ（ H x W x D） | 315 x 534 x 565 mm |
| 重量 | 30 kg |
| 電源 | 90 ～264 V, 50 ～60 Hz,1.5kVA |
| PC との接続 | Ethernet, USB2.0 |
ポテンショ／ガルバノスタット仕様（1 スロット使用）
| 極制御分 | |
|---|---|
| セル接続 | 2, 3, 4, 5 端子（ + グラウンド） |
| 出力電圧 | ±12V |
| 制御電圧 | ±10V |
| 出力電流 | ± 500mA（連続測定） |
| 出力電圧分解能 | 最小1μV |
| 出力電流分解能 | レンジの0.0033% |
| 出力電圧/ 電流確度 | 電圧：±1mV ±設定値の0.03% 電流：レンジの± 0.1% 設定値の± 0.03% |
| 電流測定 | |
| 電流レンジ | 1A ～10nA（9 レンジ）、 Auto ※100nA, 10nA はゲイン |
| 電流測定分解能 | レンジの0.0033% |
| 電流測定確度 | レンジの0.1% ±読値の0.03% |
| 最小サンプリング間隔 | 200 μsec |
| 電圧測定 | |
| 電圧レンジ | ±10Vの範囲で任意に設定可能 |
| 電圧測定分解能 | レンジの0.0033% |
| 電圧測定確度 | ±1mV ±読値の0.03% |
| 最小サンプリング間隔 | 200 μsec |
| エレクトロメータ | |
| 入力インピーダンス | >1TΩ , <25pF 並列 |
| バイアス電流 | <10pA |
| インプット/ アウトプット | |
| 外部入力 | アナログ波形入力による外部制御可能 |
| 2 アナログインプット | ± 2.5V, ± 5V, ±10V（ 16bit） |
| 1 アナログアウトプット | ±10V （16bi t） |
| 1 外部トリガーインプット | TTL |
| 1 外部トリガーアウトプット | TTL |
オプション
インピーダンスオプション（ポテンショ／ガルバノスタットに内蔵）
| インピーダンス | |
|---|---|
| 周波数範囲 | 10μHz ～7MHz |
| 振幅 | 電圧：±0.5mV ～ ±5V（76μV 分解能） 電流：レンジの0.1% ～ 100% （レンジの0.004% 分解能） |
インピーダンス測定確度
アナロググランプジェネレータ（ポテンショ／ガルバノスタットに内蔵）
| スキャンレンジ | 1V/s, 100V/s, 10kV/s, 1MV/s |
|---|---|
| スキャン分解能 | レンジの0.0015%（最小15μ/s） |
| 最小スキャンレンジ | 0.1mV/s |
| 最小サンプリング間隔 | 1μsec |
| サイクル数 | 1 ～ 65535サイクル |
ブースターボード（1スロット使用）
| 1A/48V | 2A/30V (*) | 4A/14V (*) | 10A/5V (*) | |
|---|---|---|---|---|
| 出力電圧 | ±49V | ±30V | -3V ～ +14V | -1V ～ +6V |
| 制御電圧 | ±48V | ±30V | -3V ～ +10V | -1V ～ +6V |
| 出力電流 | ±1A | ±2A | ±4A | ±10A |
| 出力電流確度 | レンジの0.1% | レンジの0.1%±設定値の0.03% | レンジの0.1%±設定値の0.03% | レンジの0.05%±設定値の0.5% |
| 周波数範囲 | 10μHz ～ 2MHz | 10μHz ～ 1MHz | 10μHz ～ 1MHz | 10μHz ～ 1MHz |
| 並列接続 | ○ | ○ | ○ | ○ |
※VMP-300シャシーでは、 100 V電源の場合は12枚まで
200 V電源の場合は15枚まで使用可能。
(*)電波法について
10kHz/50Wを超えて製品を利用する場合は、高周波利用設備として総務大臣の許可が必要です。
許可申請は、製品の設置場所を管轄する総合通信局におこなってください。
- 電波法第100条 （高周波利用設備）
- 電波法施行規則第45条 （通信設備以外の許可を要する設備）
- 無線局免許手続規則第26条 （高周波利用設備の設置許可の申請）
- 無線設備規則第65条 （通信設備以外の設備の電界強度の許容値）
微小電流測定用エレクトロメータ付きケーブル
| 分極制御 | |
|---|---|
| 出力電流 | ± 500mA |
| 出力電流分解能 | レンジの0.004%（最小76aA） |
| 出力電流確度 | レンジの0.1% ±設定値の0.03%（500mA ～ 100nAレンジ） レンジの0.1% ±設定値の1%（10nA ～ 1nA レンジ） レンジの0.2% ±設定値の2%（100pA レンジ） |
| 電流測定 | |
| 電流レンジ | 1pA ～1A（13 レンジ）、 Auto ※10pA, 1pA はゲイン |
| 電流測定分解能 | レンジの0.004%（最小80aA） |
| 電流測定確度 | レンジの0.1% ±設定値の0.03%（500mA ～ 100nAレンジ） レンジの0.1% ±設定値の1%（10nA, 1nA レンジ） レンジの0.2% ±設定値の2%（100pA レンジ） レンジの1% ±設定値の2%（10pA レンジ） レンジの10% ±設定値の2%（1pA レンジ） |
| エレクトロメータ | |
| 入力インピーダンス | >100TΩ , <6pF 並列 |
| バイアス電流 | <1pA（<300fA typical） |
| バンド幅 | 5MHz |
インピーダンス
| 周波数範囲 | 3MHz ～ 10μHz（基本確度0.2%, 0.2°） |
|---|
インピーダンス測定確度
（微小電流測定用エレクトロメータ付きケーブル使用時）
30A/48V パワーブースター（HCV-3048）仕様
電圧
| 電圧範囲 | 0 ～+48V |
|---|---|
| 電圧測定確度 | レンジの0.1% ±読値の0.1% |
電流
| 電流範囲 | ±30A（ 4並列時に最大±120A） |
|---|---|
| 電流レンジ | 30A, 3A, 300mA |
| 電流測定確度 | レンジの0.3% ±読値の0.5% |
| 並列接続 | 可能（最大4 並列） |
インピーダンス
| 周波数範囲 | 500kHz ～ 10μHz |
|---|
インピーダンス測定確度
（HCV-3048使用時）
サイズ・電源
| サイズ（H x W x D） | 199 x 528 x 535 mm |
|---|---|
| 重量 | 26 kg |
| 電源 | 85 ～264V, 50 ～60Hz, 1.7～2kVA |
