VSP-300 高性能電気化学測定システム（6ch・アドバンスドモデル）

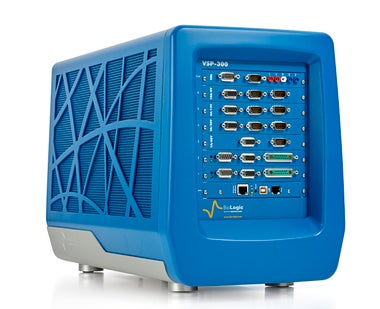

VSP-300は、最大6チャンネルで利用できるマルチ ポテンショ/ガルバノスタットです。ポテンショ/ガルバノスタットの基本仕様はVMP-300と同様ですが、最大スロット数を6に抑えることによりコンパクトな筐体を実現しました。
株式会社東陽テクニカ 脱炭素・エネルギー計測部
phone03-3245-1103
Mail：keisoku[at]toyo.co.jp
特長
- チャンネル数：最大6ch
- 出力：±12V、500mA
- 制御：±10V、500mA
- インピーダンス測定範囲：10μHz ～7MHz
- 5 端子測定によるアノード・カソードの同時モニタが可能
- ブースターモジュールオプション：1A～10A電流出力
- 外部ブースターオプション：48V/30A出力
- 微小電流測定オプション：最少1pA電流レンジ（76aA分解能）
仕様
シャシー仕様
| スロット数 | 6 |
|---|---|
| サイズ（ H x W x D） | 337 x 254 x 517mm |
| 重量 | 20kg |
| 電源 | 90 ～ 264V, 50 ～ 60Hz, 650VA |
| PC との接続 | Ethernet, USB2.0 |
ポテンショ/ ガルバノスタット仕様（1 スロット使用）
| 分極制御 | |
|---|---|
| セル接続 | 2, 3, 4, 5 端子（ +グラウンド） |
| 出力電圧 | ±12V |
| 制御電圧 | ±10V |
| 出力電流 | ± 500mA |
| 出力電圧分解能 | 最小1μV |
| 出力電流分解能 | レンジの0.0033% |
| 出力電圧/ 電流確度 | 電圧：±1mV ±設定値の0.03% 電流：レンジの± 0.1% 設定値の± 0.03% |
| 電流測定 | |
| 電流レンジ | 1A ～10nA（9 レンジ）、 Auto ※100nA, 10nA はゲイン |
| 電流測定分解能 | レンジの0.0033% |
| 電流測定確度 | レンジの0.1% ±読値の0.03% |
| 最小サンプリング間隔 | 200 μsec |
| 電圧測定 | |
| 電圧レンジ | ±10Vの範囲で任意に設定可能 |
| 電圧測定分解能 | レンジの0.0033% |
| 電圧測定確度 | ±1mV ±読値の0.03% |
| サンプリング速度 | 200μsec |
| エレクトロメータ | |
| 入力インピーダンス | >1TΩ , <25pF 並列 |
| バイアス電流 | <10pA |
| インプット/ アウトプット | |
| 外部入力 | アナログ波形入力による外部制御可能 |
| 2 アナログインプット | ±2.5V, ±5V, ±10V（ 16bit） |
| アナログアウトプット | ±10V （16bi t） |
| 1 外部トリガーインプット | TTL |
| 1 外部トリガーアウトプット | TTL |
オプション
インピーダンスオプション（ポテンショ／ガルバノスタットに内蔵）
| インピーダンス | |
|---|---|
| 周波数範囲 | 10μHz ～7MHz |
| 振幅 | 電圧：±0.5mV ～ ±5V（76μV 分解能） 電流：レンジの0.1% ～ 100% （レンジの0.004% 分解能） |
インピーダンス測定確度
アナロググランプジェネレータ（ポテンショ／ガルバノスタットに内蔵）
| スキャンレンジ | 1V/s, 100V/s, 10kV/s, 1MV/s |
|---|---|
| スキャン分解能 | レンジの0.0015%（最小15μ/s） |
| 最小スキャンレンジ | 0.1mV/s |
| 最小サンプリング間隔 | 1μsec |
| サイクル数 | 1 ～ 65535サイクル |
ブースターボード（1スロット使用）
| 1A/48V | 2A/30V (*) | 4A/14V (*) | 10A/5V (*) | |
|---|---|---|---|---|
| 出力電圧 | ±49V | ±30V | -3V ～ +14V | -1V ～ +6V |
| 制御電圧 | ±48V | ±30V | -3V ～ +10V | -1V ～ +6V |
| 出力電流 | ±1A | ±2A | ±4A | ±10A |
| 出力電流確度 | レンジの0.1% | レンジの0.1%±設定値の0.03% | レンジの0.1%±設定値の0.03% | レンジの0.05%±設定値の0.5% |
| 周波数範囲 | 10μHz ～ 2MHz | 10μHz ～ 1MHz | 10μHz ～ 1MHz | 10μHz ～ 1MHz |
| 並列接続 | ○ | ○ | ○ | ○ |
※VSP－300シャシーでは、4枚まで使用可能。
(*)電波法について
10kHz/50Wを超えて製品を利用する場合は、高周波利用設備として総務大臣の許可が必要です。
許可申請は、製品の設置場所を管轄する総合通信局におこなってください。
関連法令
- 電波法第100条 （高周波利用設備）
- 電波法施行規則第45条 （通信設備以外の許可を要する設備）
- 無線局免許手続規則第26条 （高周波利用設備の設置許可の申請）
- 無線設備規則第65条 （通信設備以外の設備の電界強度の許容値）
微小電流測定用エレクトロメータ付きケーブル
| 分極制御 | |
|---|---|
| 出力電流 | ± 500mA |
| 出力電流分解能 | ±12V |
| 出力電流確度 | レンジの0.1% ±設定値の0.03%（500mA ～ 100nAレンジ） レンジの0.1% ±設定値の1%（10nA ～ 1nA レンジ） レンジの0.2% ±設定値の2%（100pA レンジ） |
| 電流測定 | |
| 電流レンジ | 1A ～ 1pA（13 レンジ）、 Auto ※10pA, 1pA はゲイン |
| 電流測定分解能 | レンジの0.004%（最小76aA） |
| 電流測定確度 | レンジの0.1% ±設定値の0.03%（500mA ～ 100nAレンジ） レンジの0.1% ±設定値の1%（10nA, 1nA レンジ） レンジの0.2% ±設定値の2%（100pA レンジ） レンジの1% ±設定値の2%（10pA レンジ） レンジの10% ±設定値の2%（1pA レンジ） |
| エレクトロメータ | |
| 入力インピーダンス | >100TΩ , <6pF 並列 |
| バイアス電流 | <1pA（<300fA typical） |
| バンド幅 | 5MHz |
インピーダンス
| 周波数範囲 | 3MHz ～ 10μHz（基本確度0.2%, 0.2°） |
|---|
インピーダンス測定確度
（微小電流測定用エレクトロメータ付きケーブル使用時）
30A/48V パワーブースター（HCV-3048）仕様
電圧
| 電圧範囲 | 0 ～+48V |
|---|---|
| 電圧測定確度 | レンジの0.1% ±読値の0.1% |
電流
| 電流範囲 | ±30A（ 4並列時に最大±120A） |
|---|---|
| 電流レンジ | 30A, 3A, 300mA |
| 電流測定確度 | レンジの0.3% ±読値の0.5% |
| 並列接続 | 可能（最大4 並列） |
インピーダンス
| 周波数範囲 | 500kHz ～ 10μHz |
|---|
インピーダンス測定確度
（HCV-3048使用時）
サイズ・電源
| サイズ（H x W x D） | 199 x 528 x 535 mm |
|---|---|
| 重量 | 26 kg |
| 電源 | 85 ～264V, 50 ～60Hz, 1.7～2kVA |
技術資料
電気化学測定 一般
- TY-01 電気化学測定 概説
- AN-11 白金（プラチナ）の活性界面の計算
- AN-21 電気二重層の静電容量測定
- AN-56 電気化学反応の反応速度測定 LevichおよびKoutecký-Levich分析ツール
腐食測定
電気化学インピーダンス法
- TY-02 電気化学インピーダンス測定の原理
- TY-03 固体電解質における交流インピーダンス測定について
- AN-42 等価回路における改良型インダクタンス素子（La）
- AN-49 電気化学インピーダンス測定
ポテンショモード（PEIS）とガルバノモード（GEIS）のどちらを選択すべきか？ - AN-55 経時変化する系におけるインピーダンス解釈の問題点
リチウムイオン電池の評価
電気化学ソフトウェア
ZView 等価回路解析ソフトウェア
ZViewは、インピーダンス測定の等価回路解析を行うためのソフトウェアです。ノースカロライナ大学 Prof. J.Ross Macdnaldにより開発されたCNLS（Complex Nonlonear Least Squares：複素非線形最小二乗法）による、高度な等価回路フィッティングを行うことができます。また、CPE（Constant Phase Element）やワールブルグインピーダンスといった、電気化学に特有の非線形パラメータも解析することができます。
▶▶製品詳細ページはこちら
Z-3D 3Dインピーダンス解析ソフトウェア
Z-3Dは、経時変化するサンプルのインピーダンスを3D（実数軸・虚数軸・時間軸）でプロットし、ある瞬間のインピーダンスデータを決定・解析するためのソフトウェアです。通常のナイキスト線図に時間軸を加えることにより、腐食モニタリングや二次電池の充放電しながらのIn-situインピーダンス解析を行うことができます。また、各時間・SOCにおける瞬間のインピーダンスデータは、ZViewへ出力することができます。
▶▶製品詳細ページはこちら
Z-ASSIST インピーダンス解析支援ソフトウェア
Z-ASSISTは、緩和時間分布（DRT）を利用したインピーダンス解析支援ソフトウェアです。インピーダンス測定結果の解析を行うために必要な等価回路モデルを自動生成するために、DRT法を適用し、等価回路解析時に必要な初期パラメータの最適値を導出できます。これにより、解析者の経験や知見への依存度が低減され、解析時間やミスを大幅に低減できます。解析結果はZViewへ出力することができます。
▶▶製品詳細ページはこちら
Z-FIT-Analysis ZViewフィッティング制御ソフトウェア
Z-FIT-Analysisは、インピーダンスデータの一括フィッティングを行うためのソフトウェアです。ZViewを自動制御することにより、大量のインピーダンスデータを短時間で等価回路解析することができます。Z-3D（3Dインピーダンス解析ソフトウェア）の出力データとも連動し、インピーダンス解析の作業を効率化します。
▶▶製品詳細ページはこちら
CONT-TEMP 恒温槽制御ソフトウェア
CONT-TEMPは、電気化学測定や充放電試験と連動して恒温槽温度を自動制御することができる制御ソフトウェアです。複数台の恒温槽制御もできるため、マルチチャンネルの電気化学測定装置との組み合わせによる複数サンプルの自動測定も簡便に行うことができます。
▶▶製品詳細ページはこちら
