Lake Shore Cryotronics Inc.（レイクショア / USA）
低温用 ホール素子 HGCT-3020/HGCA-3020型
オンラインストア掲載製品
HGCT-3020/HGCA-3020型は、低温下:1.5Kでも使用できるホール素子です。低温1.5Kから375Kまでの広い温度範囲で磁場センサとして用いることが出来ます。磁場範囲は±15Tの強磁場まで測定可能です。
磁場をセンスする方向により HGCT-3020型トランスバースタイプとHGCA-3020型アキシャルタイプ の2種類を用意しています。
超電導をはじめ 低温物理実験における磁場センサとして重宝します。
株式会社東陽テクニカ 脱炭素・エネルギー計測部
phone03-3245-1103
Email:keisoku[at]toyo.co.jp
特長
| HGCA-3020 | HGCT-3020 | |
|---|---|---|
| 特長 | 低温アキシャル型 フェノールパッケージ |
低温トランスバース型 セラミックパッケージ |
| アクティブ領域の大きさ | 0.762mm（直径） | 1.02mm（直径） |
| 入力抵抗 | 1Ω | |
| 出力抵抗 | 1Ω | |
| 定格制御電流 ICN | 100mA | |
| 最大制御電流（25℃） | 300mA | |
| 磁気感度（無負荷*） | 5.5 ～ 10.5mV / T | |
| 最大直線性誤差（読み取りの％） | ±1.0％（-3T～3T） ±2.0％（-15T～ 15T） | |
| 残留電圧（*） | ± 200μV（最大） | |
| ホール出力電圧の温度係数 | -0.01％/K（最大） | |
| 抵抗の温度係数 | ±0.6％/K（最大） | |
| オフセット電圧の温度係数（*） | ±0.4μV/K（最大） | |
| 動作温度範囲 | 1.5K～375K | |

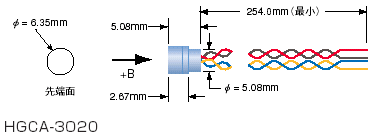

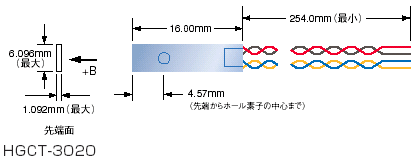

| 大きさ：厚さ | 6.35mm直径 | 1.092mm |
| 大きさ：幅 | ― | 6.096mm |
| 大きさ：長さ | 5.08mm | 16.00mm |
| 最適負荷抵抗 | 500Ω | |
| データの有無 | 3Tまでの校正直線図（室温） | |
| リード線 | 34AW銅線（テフロン絶縁）、電流印加：＋Ic（赤）、-Ic（黒）、 ホール電圧：＋Vh（青）、-Vh（黄） |
|
*lc=定格電流時
注）300Kから温度を下げていくと、磁気感度は一度大きくなりますが、200～100Kの間にピークをもち、その後は温度が下がるにしたがって磁気感度も小さくなります。磁気感度の変化と温度の関係は下記の通りです。
| 温度 | 磁気感度の変化率 |
|---|---|
| 室温 | 上記の仕様を参照 |
| 200K | ＋0.05％ |
| 100K | -0.04％ |
| 80K | -0.09% |
| 20K | -0.4% |
| 4K | -0.7% |
| 1.5K | -1.05% |
＊ホール素子の修理はできません。取り扱いには十分注意ください。
