Microflown Technologies

PUプローブ

PUプローブは1/10"マイクロホンと超小型音響粒子速度センサを1つずつ内蔵したプローブです。
プローブのサイズや受感方向を数パターンご用意しておりますので、ご用途や測定対象に合わせたモデルを選択いただけます。

製品一覧を見る

MFT社動画一覧へ

特長

  • 音響粒子速度と音圧をほぼ同じ位置で計測
  • 高指向性(8の字の指向性)
  • バックグラウンドノイズの影響が少ない音響粒子速度計測
  • 位置精度の高い計測
  • 1本で20Hz-10kHzの広帯域をカバー
  • 閉空間での音源探査が可能

用途

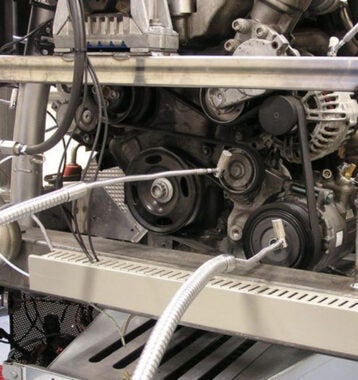

  • 車室内等の閉空間での音源分析
  • 音響インテンシティ計測
  • 吸音材の音響特性評価
  • 生産ラインでのOK/NG判定
  • プローブアレイによる非定常音音響ホログラフィ

ラインアップ

プローブ 特長 写真

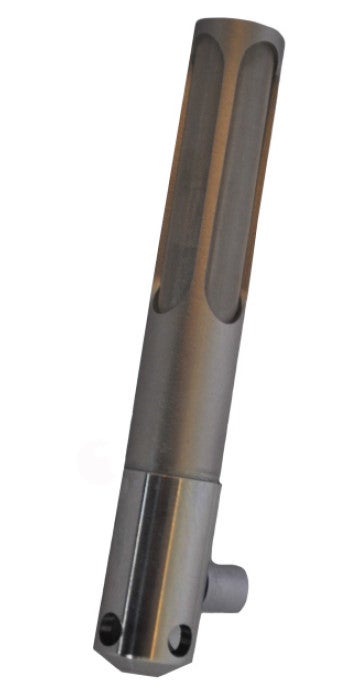

PUレギュラープローブ
  • 受感素子が保護される構造をもつ
  • 広く音響計測に用いられる
  • 受感方向:軸に対して90°の向き
PUミニプローブ
  • PUレギュラープローブと同等のつくりとスペック
  • 主に表面インピーダンス計測で使用
  • 受感方向:軸に対して90°の向き
PUマッチプローブ
  • マッチ棒と同等の超小型サイズ
  • 小型対象物、狭スペースでの測定、最大空間分解能
  • 受感方向:軸に対して0°もしくは90°
PUボイジャープローブ
  • 軽量・堅牢
  • 音響校正器にてフィールド校正可能
  • 受感方向:軸に対して0°の向き
PUG2プローブ
  • 赤外線LED内蔵
  • 音響校正器にてフィールド校正可能
  • 受感方向:軸に対して90°の向き


仕様

プローブ PUレギュラー PUミニ PUマッチ PUボイジャー PUG2
音響粒子速度プローブ仕様(PVL ref. 50nm/s)
周波数範囲(Hz) ± 1dB 40 ~ 8,000 40 ~ 8,000 80 ~ 8,000 100 ~ 7,000 50 ~ 12,000
± 2dB 20 ~ 10,000 20 ~ 10,000 20 ~ 10,000 20 ~ 8,000 30 ~ 14,000
測定レンジ (dB) 130 130 130 130 126
自己ノイズ
レベル (dBA)
20~2,000 Hz 27 27 35 35 26
20~10,000 Hz 43 43 43 45 42
受感方向 軸に直交 軸に直交 軸に直交/
軸に平行
軸に平行 軸に直交
マイクロホン仕様(SPL ref. 20μPa)
周波数範囲(Hz) ± 1dB 40 ~ 8,000 40 ~ 8,000 80 ~ 8,000 100 ~ 7,000 80 ~ 6,000
± 2dB 20 ~ 10,000 20 ~ 10,000 20 ~ 10,000 20 ~ 8,000 50 ~ 14,000
測定レンジ (dB) 112 130 130 130 130
自己ノイズ
レベル (dBA)
20~2,000 Hz 22 22 26 29 31
20~10,000 Hz 27 27 29 33 37
共通仕様
使用環境温度 (℃) -20 ~ 63 -20 ~ 63 -20 ~ 85 -20 ~ 85 -20 ~ 80
寸法 (mm) 直径 12.7 12.7 7 12.7 12.7
長さ 89.5 40.7 58 97.5 122
重さ (グラム) 36.7 18.8 5 21.5 29
コネクタ LEMO 7pin LEMO 4pin LEMO 4pin LEMO 7pin LEMO 7pin
型番
単品 PRM PM2 PTN0 / PTN9 PV PRG2
プリアンプキット KIT-PA-PR KIT-PA-PM2 KIT-PA-PTN0
KIT-PA-PTN9
- KIT-PA-PRG2
