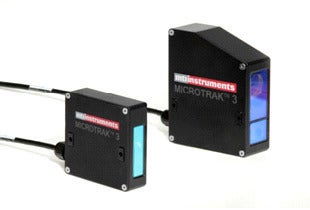

レーザー変位センサ Microtrak 3
高機能をコンパクトにまとめたレーザー変位計
専用コントローラー不要(レーザーヘッドのみで動作)、レーザーヘッドに可変フィルタを内蔵、デジタル出力でパソコンに直接データ表示・保存もできる新世代モデル
特長
- 専用コントローラー不要のスタンドアロンタイプ
レーザーヘッドに電源供給すれば計測できます。 - レーザーヘッドにフィルタを内臓
可変ローパスフィルタを内蔵しています。
過渡的なオーバーロードを除去する"カットタイム"機能を内蔵しています。 - ポジションLED
レーザーヘッドのLEDが、測定位置により5段階の色分け表示をするため、レーザーヘッドのみで簡単にセットアップできます。
範囲外-近い側-中心付近-遠い側-範囲外 - アナログ電圧出力、デジタル出力の2つを同時出力
デジタル出力は付属のUSBコネクタでPCと直接接続できます。 - 付属のソフトウェア
フィルタ設定、ゼロオフセット設定などができます。
リアルタイムデータ表示、データ保存などができます。 - クラス最高の非線形性: ±0.03%以下 (代表値:±0.01%)
- 高速CMOSサンプリング: 40kHz
テクノロジー
測定原理
三角測量になります。
レーザーダイオードから放射されたレーザーは測定物で反射し、CMOSセンサに照射されます。測定距離とCMOSセンサの検出位置(ピクセル位置)は一対となっており、変位の測定ができます。

正確には、上図のように一本の線で反射されることはなくあるエネルギー分布をもって散乱されます。その散乱された光をレンズで集光し、CMOSセンサで検出しています。
仕様


LTS-025-02、LTS-025-04
LTS-050-10、LTS-050-20

LTS-120-20、LTS-120-40
LTS-200-100、LTS-300-200
モデル | LTS- 025-02 |
LTS- 025-04 |
LTS- 050-10 |
LTS- 050-20 |
LTS- 120-20 |
LTS- 120-40 |
LTS- 200-100 |
LTS- 300-200 |
---|---|---|---|---|---|---|---|---|
測定中心距離 | 25mm | 25mm | 50mm | 50mm | 120mm | 120mm | 200mm | 300mm |
測定レンジ(スペック保証範囲) | 2mm | 4mm | 10mm | 20mm | 20mm | 40mm | 100mm | 200mm |
拡張測定レンジ | 2.5mm | 5mm | 12.5mm | 25mm | 25mm | 50mm | 125mm | 250mm |
測定分解能 | 0.325µm | 0.650µm | 1.625µm | 3.250µm | 3.250µm | 6.500µm | 16.500µm | 32.500µm |
スポット径 | 30µm | 30µm | 25µm | 36µm | 100µm | 100µm | 100µm | 130µm |
レーザー反射角度 | 45° | 45° | 30° | 30° | 20° | 20° | 12° | 8° |
感度(アナログ電圧出力) | 0.25µm/ mV |
0.5µm/ mV |
1.25µm/ mV |
2.5µm/ mV |
2.5µm/ mV |
5µm/ mV |
12.5µm/ mV |
25µm/ mV |
1LSB(デジタル分解能) | 0.0381µm | 0.0763µm | 0.1907µm | 0.3815µm | 0.3815µm | 0.7630µm | 1.9074µm | 3.8148µm |
※測定分解能は、最大応答周波数で感光紙を測定した時の最大ダイナミックノイズ値
※測定分解能はピークtoピーク値です。rms値に比べ、数倍大きく表現されています
※本記載の"測定分解能"と他社表記の"繰り返し精度"は異なります。
- 非線形性: ±0.03% 以内 (代表値:±0.01%)
- サンプリング: 40kHz
- アナログ電圧出力:測定レンジ: 1~9V(スペック保障範囲)
- 拡張測定レンジ: 0~10V(0~1Vおよび9~10Vはスペック保障なし)
- デジタル出力のデータレート: 最大300サンプル/秒 (可変)
- レーザーヘッド内部の可変ローパスフィルタ: 0.1Hz、1Hz、25Hz、200Hz、1kHz、4kHz、20kHz
- 動作温度: 0~40℃
- 保管温度: -20~70℃
- 動作湿度: 10~95% RH (結露なきこと)
- 温度特性: 0.05%フルスケール/℃ 以内
- レーザークラス: 3R
- レーザー波長: 670nm(ノミナル値、可視光)
※可視光のクラス3Rは、資格や保護眼鏡着用などの特別なルールなしで使用できます。 - 保護等級: IP67
- 電源: DC24V (DC15~28V)、リップル25mV(p-p)以下、最大消費電力2.8W
機能
過渡的なエラーを除去する “カットタイム”機能
左図: "カットタイム"機能オフ
右図: "カットタイム"機能オン

アプリケーション

位置決め制御

厚み計測

位置決め制御

加工制御

振れ回り計測

振幅計測

車高計測/舗装状態計測

形状計測

静的/動的形状試験

交差品質検査
