MTI Instruments Inc.

USBレーザー変位センサ Microtrak 4

新商品

PCからのUSB給電で動作するレーザー変位計
レーザーヘッド、USBケーブル1本、PCのみで計測できるコンパクト設計

特長

  • ウルトラコンパクト設計
    レーザーヘッド、ケーブル1本、PC(または類するシステム)のみで計測可能
    PCからUSB給電、PCへデータ転送
    USBプラグ&プレイのイージーセットアップ
  • ポジションLED
    測定位置により5段階の色分け表示をする、レーザーヘッド上のLED
    レーザーヘッドのみで簡単に位置合わせ可能
    範囲外-近い側-中心付近-遠い側-範囲外
  • 付属ソフトウェア

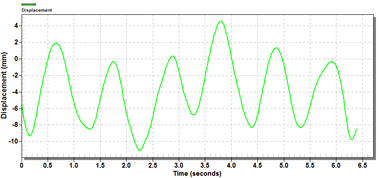

    各種設定、データの表示・保存(.csvファイル)
  • クラス最高の非線形性: ±0.03%以下 (代表値:±0.01%)
    1台ごとに非線形性のデータ(校正証明書)を添付
  •  高分解能: サブµmの測定分解能
  •  高速データ保存
    データレート最大20kサンプル/秒 (可変)
  • レーザーヘッド内蔵フィルタ
    可変ローパスフィルタ
    過渡的なオーバーロードを除去する“カットオフ”機能
  • オートゲイン、およびマニュアル設定
    測定物ごとに自動でレーザー強度を調整
    もしくはマニュアルでレーザー強度を調整
  •  防塵、防水設計 (IP67)

テクノロジー

USB給電(世界初)、必要ケーブルは1本のみ

煩雑な配線は不要です。レーザーヘッド、USBケーブル、PCのみで測定ができます。

測定原理

三角測量になります。レーザーダイオードから放射されたレーザーは測定物で反射し、CMOSセンサに照射されます。測定距離とCMOSセンサの検出位置(ピクセル位置)は一対となっており、変位の測定ができます。

正確には、上図のように一本の線で反射されることはなくあるエネルギー分布をもって散乱されます。その散乱された光をレンズで集光し、CMOSセンサで検出しています。

仕様

モデル DTS-
025-02
DTS-
025-04
DTS-
050-10
DTS-
050-20
DTS-
120-20
DTS-
120-40
DTS-
200-100
DTS-
300-200
測定中心距離 25mm 25mm 50mm 50mm 120mm 120mm 200mm 300mm
測定レンジ (スペック保証範囲) 2mm 4mm 10mm 20mm 20mm 40mm 100mm 200mm
拡張測定レンジ 2.5mm 5mm 12.5mm 25mm 25mm 50mm 125mm 250mm
測定分解能  0.125µm 0.250µm 0.625µm 1.25µm 1.25µm 2.5µm 6.25µm 12.5µm
スポット径 30µm 30µm 25µm 36µm 100µm 100µm 100µm 130µm
レーザー反射角度   45°  45°  30°  30°  20°  20°  12°  8°

※測定分解能は、最大応答周波数で感光紙を測定した時の最大ダイナミックノイズ値 (rms値)
※本記載の"測定分解能"と他社表記の"繰り返し精度"は異なります。

  • 非線形性: ±0.03% 以内 (代表値:±0.01%)
  • CMOSのサンプリング: 40kHz
  • 可変データレート: 100、200、500、1k、5k、10k、20k サンプル/秒
  • 可変ローパスフィルタ: 0.1Hz、1Hz、25Hz、200Hz、1kHz、4kHz、20kHz
  • インターフェース: USB2.0
  • 動作温度: 0~40℃
  • 保管温度: -20~70℃
  • 動作湿度: 5~95% RH (結露なきこと)
  • レーザークラス: 3R (IEC60825)
  • レーザー波長: 670nm(ノミナル値、可視光)
    ※可視光のクラス3Rは、資格や保護眼鏡着用などの特別なルールなしで使用できます。
  • レーザー出力: 4.9mW(最大値)、3mW(典型値)
  • 保護等級: IP67 (IEC60529)
  • 電源: USB給電 (5V、最大リップル100mVp-p、ノミナル100mA)
  • 付属ソフトウェアの動作OS: Windows® 7、8、10
  • SDK(ソフトウェア開発キット): C/C++、 C++/CLI、 C#/.NET、 LabVIEW

機能

過渡的なエラーを除去する “カットタイム”機能

左図: "カットタイム"機能オフ
右図: "カットタイム"機能オン


アプリケーション

位置決め制御

厚み計測

形状計測

加工制御

振れ回り計測

振幅計測

車高計測/舗装状態計測

形状計測

静的/動的形状試験

公差品質検査
