PCB Piezotronics,Inc

振動ピックアップ　高温対応型

振動ピックアップ　高温対応型

特長 仕様

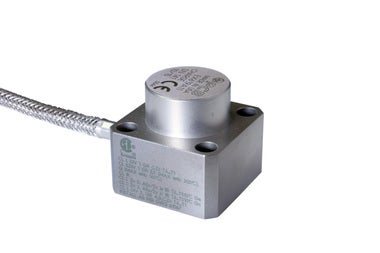

振動ピックアップ 高温対応ICP®型

振動ピックアップ 高温対応ICP®型は事故の予防やダウンタイム削減のため、製紙、プラスチック、製鉄工場で予防保全のツールとして多く使用されております。振動ピックアップ 高温対応ICP®型は全て162℃（動作温度）まで対応しております。162℃を超える環境下では電荷出力型が有効であり、649℃まで対応している加速度計もございます。

振動ピックアップ 高温対応電荷出力型

振動ピックアップ 高温対応電荷出力型は内部に小型電気回路が含まれていません。 これにより、高温対応ICP®型よりもはるかに高温の環境で使用することができます。
電荷出力型センサからの電荷信号は高インピーダンス信号であり、信号伝達経路は高い絶縁抵抗を保つ必要があります。また、電荷出力型にはローノイズケーブルが必要となります。
長いケーブル配線をする際は、信号を低インピーダンス電圧信号に変換するためにインラインチャージコンバータの使用が有効です。

特長

  • 振動ピックアップ 高温対応ICP®型
    • ICP®タイプで工業用高温対応センサとしては世界トップシェア
    • 162℃までの高温に対応
    • トップまたはサイドコネクタを選択可能

  • 振動ピックアップ 高温対応電荷出力型
    • 電気絶縁対応
    • 危険区域での使用に対応
    • 長期間のモニタリング用に差動出力に対応（357C7Xシリーズ）
    • 感度を選択可能（EX600B1Xシリーズ）

仕様

高温対応ICP®型 高温対応電荷出力型
HTM602D01 HTM628F01 357B54 M612A01
HTM602D01 HTM628F01 357b54 612a01
温度範囲 − 54 ～ 162℃ − 54 ～ 162℃ − 73 ～ 288℃ − 54 ～ 260℃
感度 10mV/（m/s2） 10mV/（m/s2） 10pC/（m/s2） 2.6pC/（m/s2）
測定レンジ 500m/s2 500m/s2 1,500m/s2 N/A
周波数範囲（± 5%） N/A 2.4Hz ～ 3,000Hz 3,000Hz N/A
周波数範囲（± 3dB） 0.8Hz ～ 8,000Hz 0.8Hz ～ 8,000Hz 5,500Hz 10,000Hz
重さ 153 グラム 91 グラム 51 グラム 83.6 グラム
コネクタ  2 ピン MIL-C-5015 2 ピン MIL-C-5015 10-32 同軸 ジャック 2 ピン MIL-C-5015
高温対応電荷出力型
357C71 357C72 357C73 357A63 357A100
357c71 357c72 357c73 357a63 357a100
温度範囲 − 54 ～＋ 482℃ − 54 ～＋ 482℃ − 54 ～＋ 482℃ − 54～＋ 482℃ − 54～＋ 482℃
感度 1pC/（m/s2） 5pC/（m/s2） 10pC/（m/s2） 0.054pC/（m/s2） 0.51pC/（m/s2）
測定レンジ 10,000m/s2 5,000m/s2 3,000m/s2 50,000m/s2 2,000m/s2
周波数範囲（± 5%） 4,000Hz 2,500Hz 2,000Hz − 4,000Hz
重さ 75 グラム 90 グラム 110 グラム 8.7 グラム 65.8 グラム
コネクタ  7/16-27 2ピン 7/16-27 2ピ 7/16-27 2ピン 10-32 同軸 ジャック 7/16-27 2ピン
超高温対応ICP®型 超高温対応電荷出力型
EX600B13 EX600B14 357A64 EX611A00
EX600B13 EX600B14 357a64 ex611a00
温度範囲（加速度計） − 54 ～＋ 484℃ − 54 ～＋ 484℃ − 55 ～＋ 649℃ − 54 ～＋ 650℃
感度 10mV/（m/s2） 1mV/（m/s2） 0.117pC/（m/s2） 1.02pC/（m/s2）
測定レンジ 500m/s2 5,000m/s2 10,000m/s2 2,000m/s2
周波数範囲（± 5%） 4.7～ 3,500Hz 4.7～ 3,500Hz N/A 2,800Hz
重さ 270 グラム 270 グラム 15 グラム 180 グラム
コネクタ  2 ピン MIL-C-5015 2 ピン MIL-C-5015 10-32 同軸 ジャック 7/16-27 2ピン
