振動ピックアップ 高精度ICP®型
振動ピックアップ 高精度ICP®型は定期的な振動測定での機械設備モニタリングに有効であり、様々な振動計と一緒に使用されております。振動ピックアップ 高精度ICP®型はシェア型構造を採用しており、汎用ICP®型に比べて感度許容値を厳しくしております。また、周波数特性の校正データも標準付属します。出荷されるすべてのセンサに対して溶接密封に対する漏れ試験を行っております。
低周波対応
低周波振動測定では小さな振幅の振動加速度レベルを測定する必要があります。このような場合に、IMIでは低周波特性が良く、高感度な加速度計を提供しております。低周波振動測定及び解析に必要とされる高分解能かつ高出力信号を得ることができます。
高周波対応
ギアボックスやスクリューコンプレッサー等では金属同士の衝突による衝撃入力が振動に含まれていることがあり、高周波対応で低感度な加速度計が必要となる場合があります。これらの用途では高い振動レベル及び衝撃が発生するため、正確な測定をするためには大きな測定レンジ及び高い高周波応答性が要求されます。
特長
- 周波数特性の校正成績書が付属
- 温度変化のある環境では水晶が有効
- 出荷前検査項目を厳しく設定（感度許容値等）
- 低周波対応
- 0.2Hzからの周波数範囲
- 周波数特性の校正データが付属
- 床振動、低回転体、大型構造物（橋梁等）の振動監視に有効
- 高周波対応
- ダイナミックレンジが広い
- 高周波応答に優れている
- NISTトレーサブルな周波数校正の成績書付き
仕様

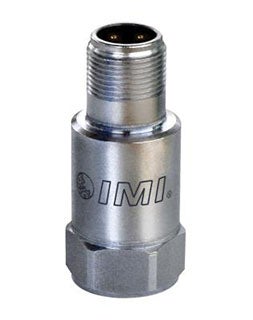

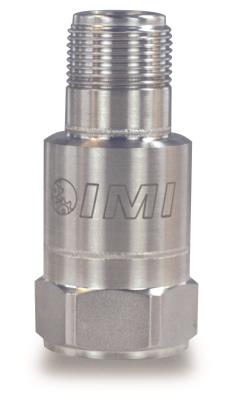

| M622B01 | M624B01 | M625B01 | M628F01 | |
|---|---|---|---|---|
 |
 |
 |
 |
|
| 感度 | 10mV/（m/s2） | |||
| 測定レンジ | 500m/s2 | |||
| 周波数範囲（± 5%） | 0.58Hz ～ 6,000Hz | 2.4Hz ～ 5,000Hz | 0.5Hz ～ 6,500Hz | 1Hz ～ 4,000Hz |
| 周波数範囲（± 3dB） | 0.2Hz～ 15,000Hz | 0.8Hz～ 10,000Hz | 0.2Hz ～ 10,500Hz | 0.33Hz ～ 12,000Hz |
| 重さ | 94 グラム | 120 グラム | 145 グラム | 94 グラム |
| コネクタ | 2 ピン MIL-C-5015 | |||
| 低周波対応 | |||
|---|---|---|---|

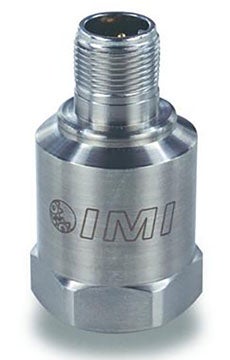

| M625B02 | M626B01 | M626B02 | |
 |
 |
|
|
| 感度 | 50mV/（m/s2） | 10mV/（m/s2） | 50mV/（m/s2） |
| 測定レンジ | 100m/s2 | 500m/s2 | 100m/s2 |
| 周波数範囲（± 5%） | 0.5Hz～ 2,000Hz | 0.5Hz～ 5,000Hz | 0.5Hz～ 2,000Hz |
| 周波数範囲（± 3dB） | 0.2Hz～ 6,000Hz | 0.2Hz～ 10,000Hz | 0.2Hz～ 6,000Hz |
| 重さ | 173グラム | 150グラム | 199グラム |
| コネクタ | 2 ピン MIL-C-5015 | 2 ピン MIL-C-5015 | 2 ピン MIL-C-5015 |
| 高周波対応 | |||
|---|---|---|---|

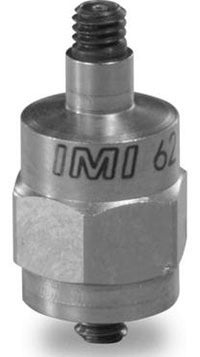

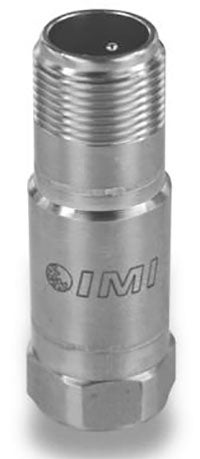

| 621C40 | M623C00 | M623C01 | |
 |
 |
|
|
| 感度 | 1mV/（m/s2） | 1mV/（m/s2） | 10mV/（m/s2） |
| 測定レンジ | 5,000m/s2 | 5,000m/s2 | 500m/s2 |
| 周波数範囲（± 5%） | N/A | 2.4Hz～ 8,000Hz | 2.4Hz～ 8,000Hz |
| 周波数範囲（± 3dB） | 1.6Hz～ 30,000Hz | 0.8Hz～ 15,000Hz | 0.8Hz～ 15,000Hz |
| 重さ | 4.75グラム | 51グラム | 51グラム |
| コネクタ | 5-44 同軸 ジャック | 2 ピン MIL-C-5015 | 2 ピン MIL-C-5015 |
