振動ピックアップ 汎用ICP®型
振動ピックアップ 汎用ICP®型は予知保全・状態監視向けに機械設備に常時設置し、振動をモニタリングすることを目的としたセンサです。研究開発用センサに比べ堅牢で、ケース絶縁がされております。また、センサに使用する2線ツイストペアケーブルはユーザ様でケーブル長さの調整やコネクタの取付が簡単に行えます。
特長
- 汎用用途
- 常時据付に最適な設計
- 溶接密封構造により高い耐環境性
- 堅牢なステンレスの筐体
- ダブルハウジングによるケース絶縁
- 防水対応（M607A11/M607A61/M608A11）
- 一体ケーブルデザインであり、防水 IP68に対応
- 水深500mで使用可能
- 柔軟性の高いポリウレタンケーブルを採用
- 小型・軽量
- 防水対応（M601A92/M602D91/M603C91）
- 507QSXXXBZケーブルと使用することでIP69Kに対応
- 汎用のM12コネクタを使用することで、様々なケーブルに適合可能
- 高感度または高レンジ
- 低回転体に対して高感度かつ高分解能な測定が可能（M601A02）
- 高衝撃を伴う用途に対して低感度かつ高レンジで測定が可能（M603C00）
- 低周波特性が優れている（M601A02）
仕様
| 汎用用途 | ||||||
|---|---|---|---|---|---|---|

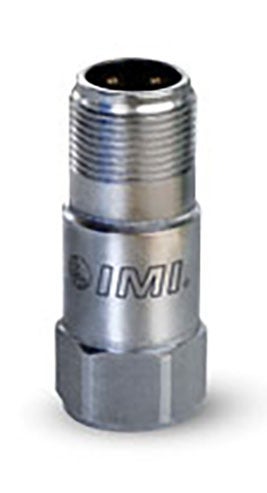

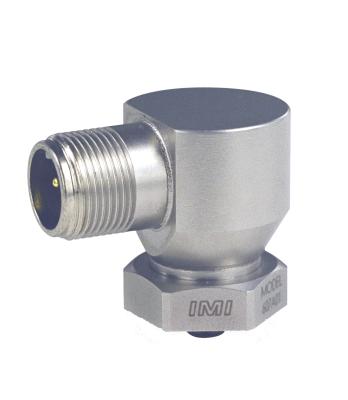

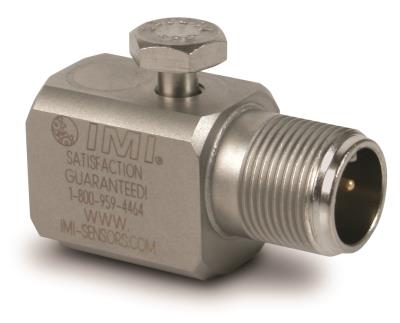

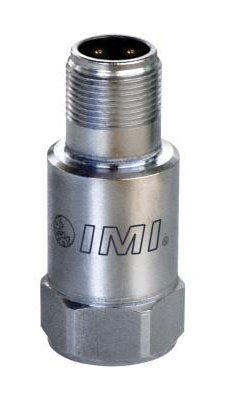

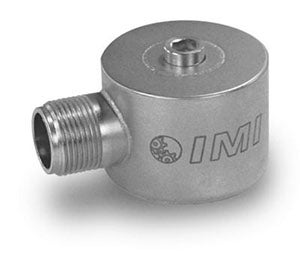

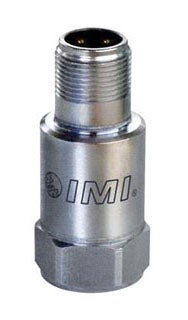

| M601A01 | M602D01 | M603C01 | M606B01 | M607A01 | M627A01 | |
 |
 |
 |
 |
 |
 |
|
| 感度 | 10mV/（m/s2） | |||||
| 測定レンジ | 500m/s2 | |||||
| 周波数範囲（±3dB） | 0.27 ～ 10,000Hz | 0.5～ 8,000Hz | 0.5～ 10,000Hz | 0.5 ～10,000Hz | 0.5 ～10,000Hz | 0.33 ～ 10,000Hz |
| 重さ | 80 グラム | 74グラム | 51グラム | 124グラム | 105グラム | 94グラム |
| コネクタ | 2 ピン MIL-C-5015 | |||||
| 防水対応 | ||||||
|---|---|---|---|---|---|---|

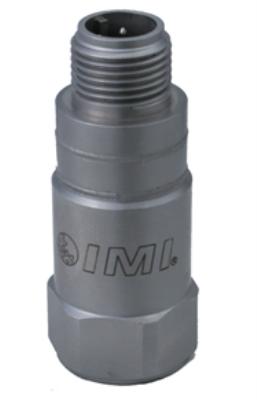

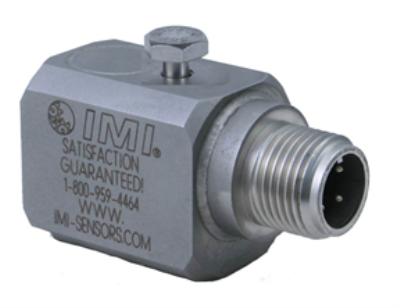

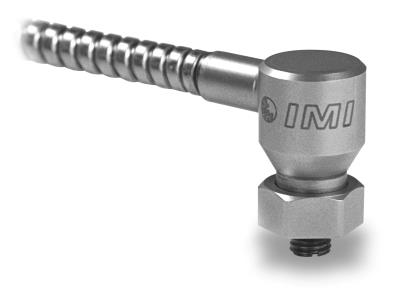

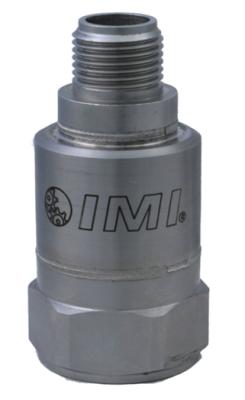

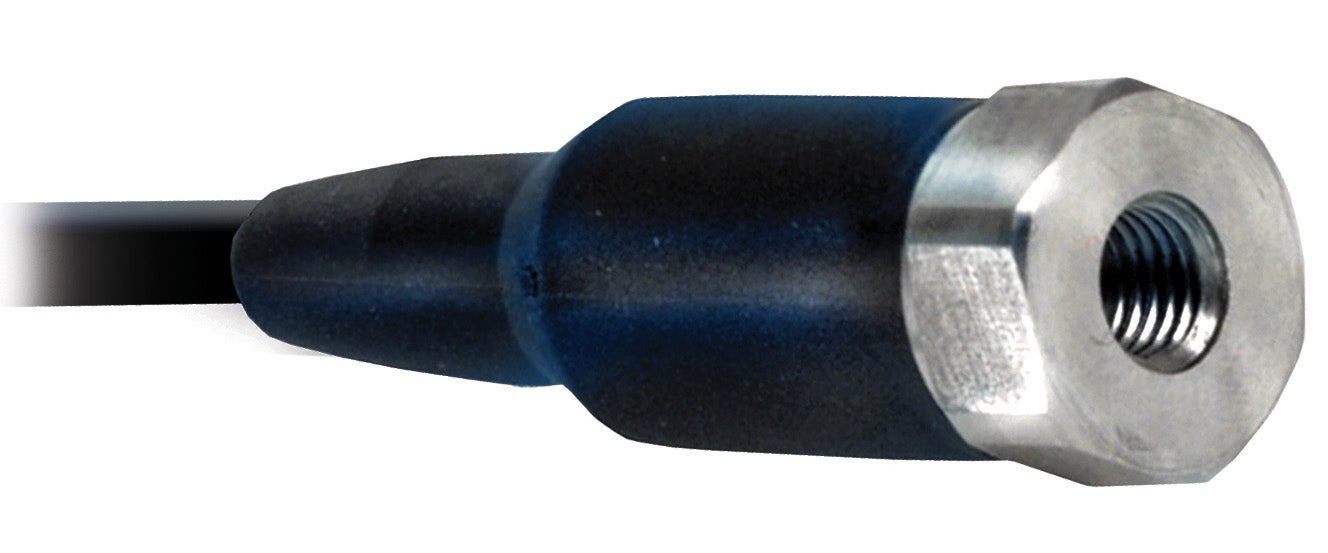

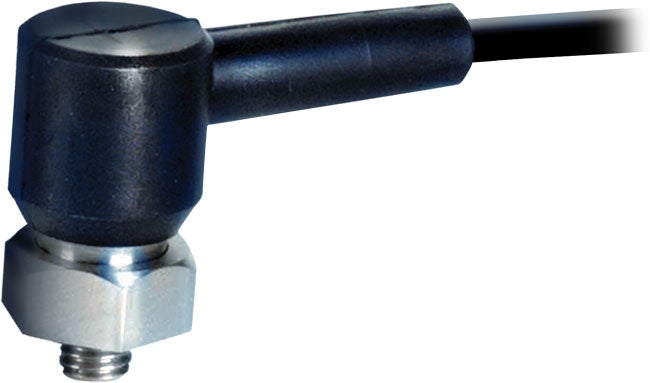

| M607A11 | M607A61 | M608A11 | M601A92 | M602D91 | M603C91 | |
 |
 |
.jpg?v=1611560108) |
 |
 |
 |
|
| 感度 | 10mV/（m/s2） | 10mV/（m/s2） | 10mV/（m/s2） | 50mV/（m/s2） | 10mV/（m/s2） | 10mV/（m/s2） |
| 測定レンジ | 500m/s2 | 500m/s2 | 500m/s2 | 100m/s2 | 500m/s2 | 500m/s2 |
| 周波数範囲（±3dB） | 0.5～10,000Hz | 0.5～10,000Hz | 0.5～ 10,000Hz | 0.17～10,000Hz | 0.5～ 8,000Hz | 0.5～ 10,000Hz |
| 重さ | 31グラム | 31グラム | 99.3グラム （ケーブルを含む） |
80グラム | 74グラム | 55グラム |
| コネクタ | ケーブル一体（ケーブル長さとコネクタを指定可能） | 4ピン、M12 | ||||
| 高感度または高レンジ | ||
|---|---|---|

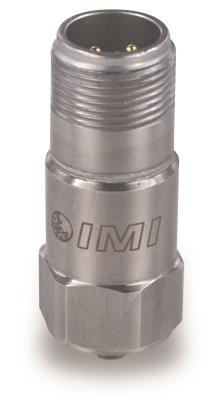

| M601A02 | M603C00 | |
 |
 |
|
| 感度 | 50mV/（m/s2） | 1mV/（m/s2） |
| 測定レンジ | 100m/s2 | 5,000m/s2 |
| 周波数範囲（± 5%） | 0.47～ 4,000Hz | N/A |
| 周波数範囲（± 3dB） | 0.17～ 10,000Hz | 0.5～ 10,000Hz |
| 重さ | 80グラム | 51グラム |
| コネクタ | 2 ピン MIL-C-5015 | 2 ピン MIL-C-5015 |
