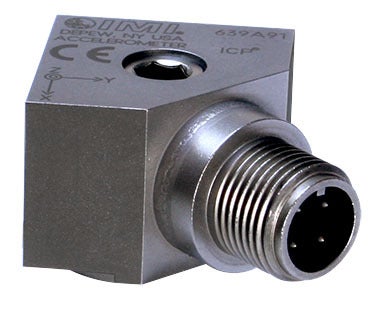

振動ピックアップ 多軸ICP®型
振動ピックアップ 多軸ICP®型は、1 つのハウジング内に 2 つまたは 3 つの独立した加速度受感素子を備えています。受感素子は、独立した直交方向の振動に応答するために、相互に直交する形状に配向されています。二軸加速度計には 2 つの受感素子が含まれており、三軸加速度計には 3 つの受感素子が含まれています。各受感軸には、専用の低ノイズのアンプが内蔵されており、その出力信号は独立したリード線またはコネクタピンに送られます。多軸測定は、ラジアル軸受とアキシャル軸受の振動モニタリング、機械の基礎部分のトラブルシューティング、インパルス応答の調査に役立ちます。低コストと高精度なスタイルがあり、これらは感度許容差と提供される NIST トレーサブルな校正の範囲によって区別されます。
特長
- 3軸または2軸に対応
- サイドコネクタ及び貫通ボルトタイプ
- 2～3チャンネルのデータ収録器を使用した定期的な振動データ収集による予知保全に最適
仕様
| M604B31 | M605B01 | M639A91 | |
|---|---|---|---|
| 軸数 | 3 | 2 | 3 |
| 感度 | 10mV/（m/s2） | 10mV/（m/s2） | 10mV/（m/s2） |
| 測定レンジ | 500m/s2 | 500m/s2 | 500m/s2 |
| 周波数範囲（± 5%） | N/A | N/A | 1.5Hz～ 5,500Hz |
| 周波数範囲（± 3dB） | 0.5～ 5,000Hz | 0.5～ 5,000Hz | 0.5Hz～ 13,000Hz |
| 温度範囲 | − 54～ 121℃ | − 54～ 121℃ | − 54～ 121℃ |
| 重さ | 124グラム | 110.6グラム | 85グラム |
| コネクタ | 4 ピン MIL-C-26482 | 3 ピン MIL-C-5015 | 4 ピン M12 |
